Микроконтроллер серии AT91SAM
AT91SAM7S-HB

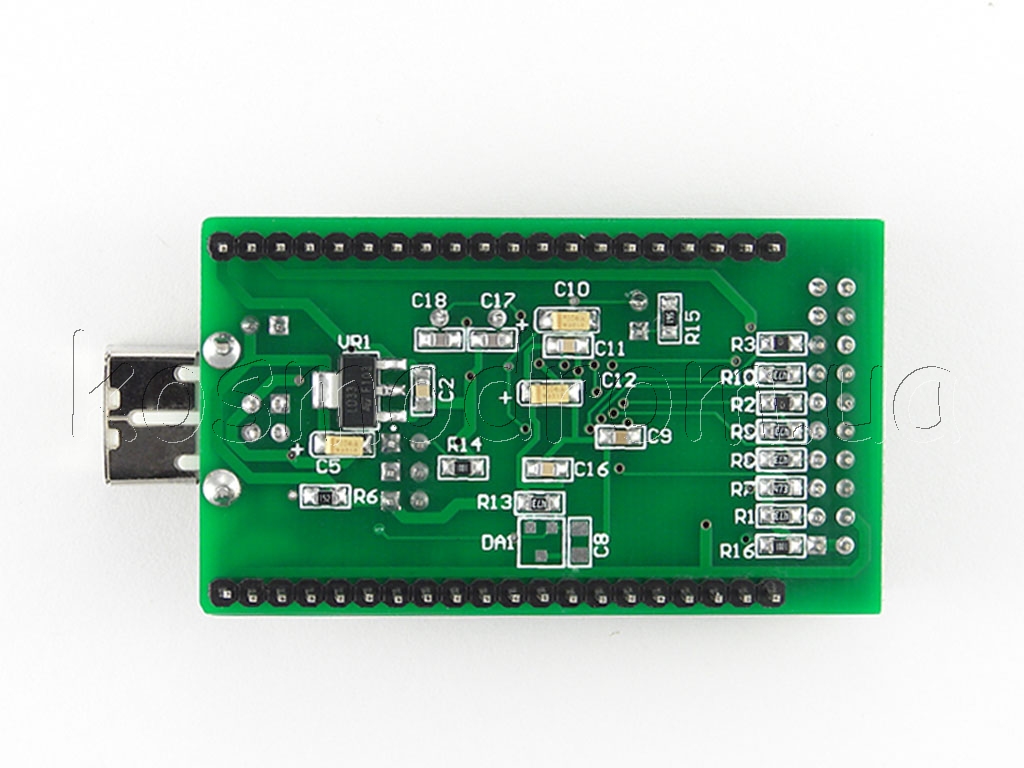

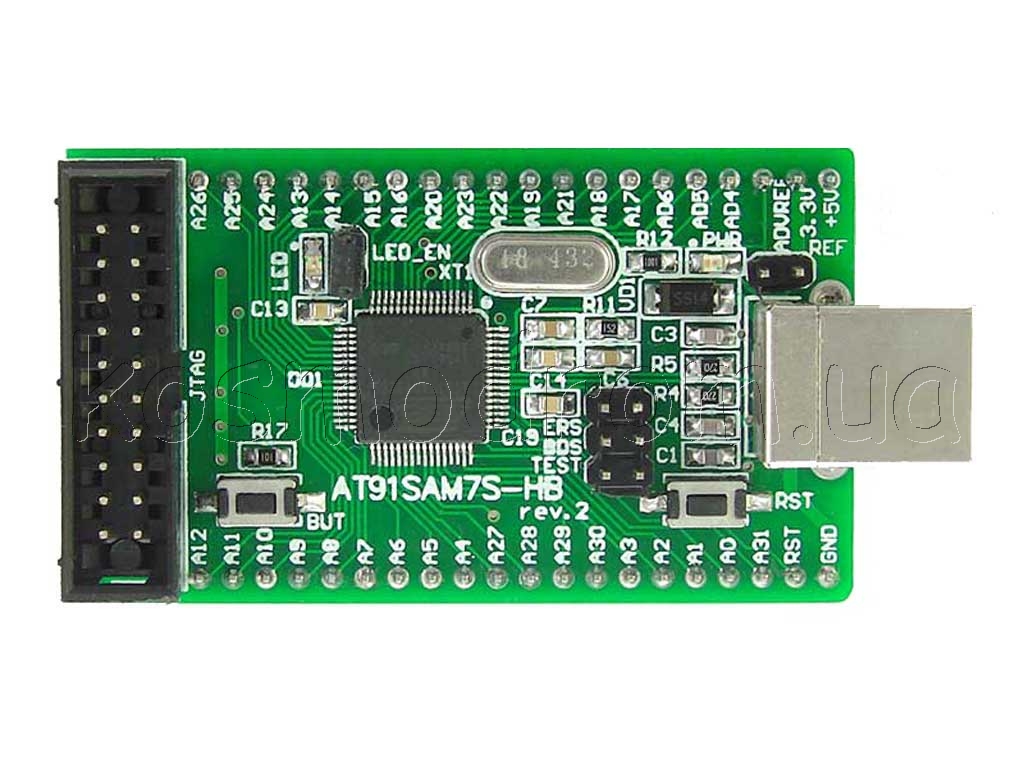

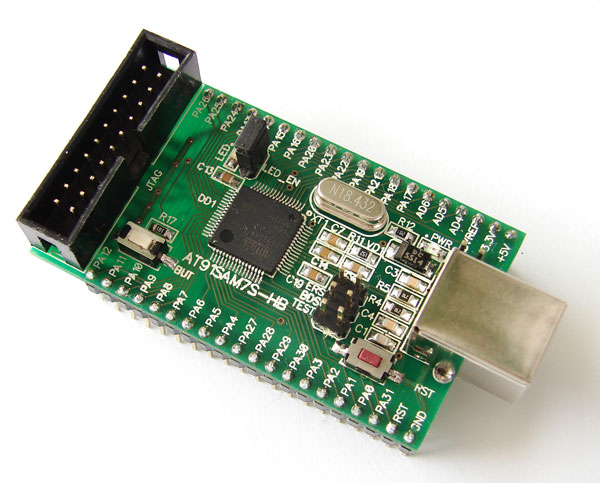

Отладочная плата AT91SAM7S-HB для AT91SAM7S512 ARM7 микроконтроллеров фирмы ATMEL

На складе в Харькове...
Производитель: Украина
код товара: 00-00039769

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

1000,50
977,39
962,00

Этот товар находится по адресу
ул. Героев Труда 12
Раздел:
Микроконтроллер серии AT91SAM




Отладочная плата AT91SAM7S-HB для AT91SAM7S512 ARM7 микроконтроллеров фирмы ATMEL


Данная отладочная плата дает возможность легко начать работать с ARM7 контроллерами фирмы ATMEL без больших первоначальных затрат. На плате установлены все компоненты необходимые для быстрого старта, на отдельные разъемы выведены все порты контроллера, что дает возможность нарастить схему по мере необходимости.

Характеристики

- Контроллер: AT91SAM7S512 16/32 бит ARM7TDMI™ с 512K Flash памяти, 64K RAM, USB 2.0, RTT, 10 бит АЦП 384 ksps, 2x UART, TWI (I2C), SPI, 3x 32бит TIMERS, 4x PWM, SSC, WDT, PDC (DMA) , работа на частотах вплоть до 60 MHz
- стандартный JTAG 2x10 разъем для программирования-отладки с ARM-JTAG отладчиком (полностью совместим с ARM JTAG WIGGLER, "Ulink mini", "USB JTAG adapter" Jlink )
- USB разъем
- кнопка RESET
- пользовательская кнопка, подключенная к PA19
- джампер VREF, дающий возможность задать опорное напряжение для АЦП с контакта VREF
- джампер BDS
- джампер TEST для прошивки контроллера с помощью SAM-BA (встроенный бутлоадер позволяет заливать прошивку в контроллер через USB интерфейс без использования внешнего программатора)
- Джампер ERASE для восстановления контроллера к "фабричному" состоянию
- установленный на плате 3.3V регулятор напряжения с выходным током до 800мА
- Возможность питания устройства от USB или от внешнего источника питания
- светодиод состояния питания
- пользовательский светодиод, подключенный к PA18
- 18.432 Mhz кварцевый резонатор
- все выводы 32-х разрядного порта контроллера, порты АЦП и выводы питания выведены на разъемы платы
- расстояние между выводами разъемов кратно 2,54мм, что позволяет устанавливать изделие на стандартную макетную плату
- высококачественная печатная плата с защитной маской зеленого цвета и маркировкой элементов
- размеры платы 60х35мм



Документация

- Схема платы AT91SAM7S_HB
- Габаритные размеры платы















Микроконтроллеры - самый большой выбор - продукция на складе в Харькове



ATmega , ATXmega , ATtiny, AT32UC , AT89C , AT89S , AT90CAN , AT90PWM , AT90USB , AT91R , AT91SAM , ATSAM3

ATMEL

STM32F0 , STM32F1 , STM32F2 , STM32F3 , STM32F4 , STM32F7 , STM32H , STM32L , STM32W , STM8L , STM8S , STM8A

ST Microelectronic

PIC10 , PIC12C , PIC12F , PIC16C , PIC16F , PIC17C , PIC18F , PIC18LF , PIC24H , PIC24F , PIC32MX

Microchip

C8051

Silicon Labs

LPC1 , LPC2

NXP

MSP430F1 , MSP430F2 , MSP430F4

Texas Instruments

TMS320

Texas Instruments

EP1C , EP1K , EP2C , EP3C , EP4C , EPCS , EPF10 , EPM1 , EPM2 , EPM3 , EPM5 , EPM7

ALTERA

AT91SAM7S - это семейство Atmel микроконтроллеров со встроенной флэш-памятью с малым числом внешних выводов, в основу которых заложено 32-битное RISC ядро ARM7TDMI.

Отличительными особенностями этих контроллеров является наличие встроенной высокоскоростной флэш-памяти (FLASH) и статической памяти (SRAM), большой набор периферийных узлов и модулей, включая порт USB2.0 (кроме AT91SAM7S32) для работы в режиме устройства, и полный набор системных функций, сокращающих число внешних компонентов. Микроконтроллеры этого семейства являются идеальной заменой 8-битным микроконтроллерам, применение которых уже становится невозможным для реализации более сложных задач, требующих памяти большего размера и более высокой производительности.
Микроконтроллеры семейства AT91SAM7S являются контроллерами общего назначения. Встроенный в них USB порт позволяет сделать  на их основе приложения, требующие наличие связи с компьютером или сотовым телефоном. Отличная ценовая политика и соответствие требованиям по высокой степени интеграции позволяют заниматься созданием дешевых устройств с крупным или массовым их производством.
