Микроконтроллер серии AT91SAM
AT91SAM7S-DB
Отладочная плата AT91SAM7S-DB для ARM7 микроконтроллеров фирмы ATMEL с установленным AT91SAM7S512 микроконтроллером

На складе в Харькове...
Производитель: Украина
код товара: 00-00039767

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

1887,75
1844,04
1815,00

Этот товар находится по адресу
ул. Героев Труда 12
Раздел:
Микроконтроллер серии AT91SAM

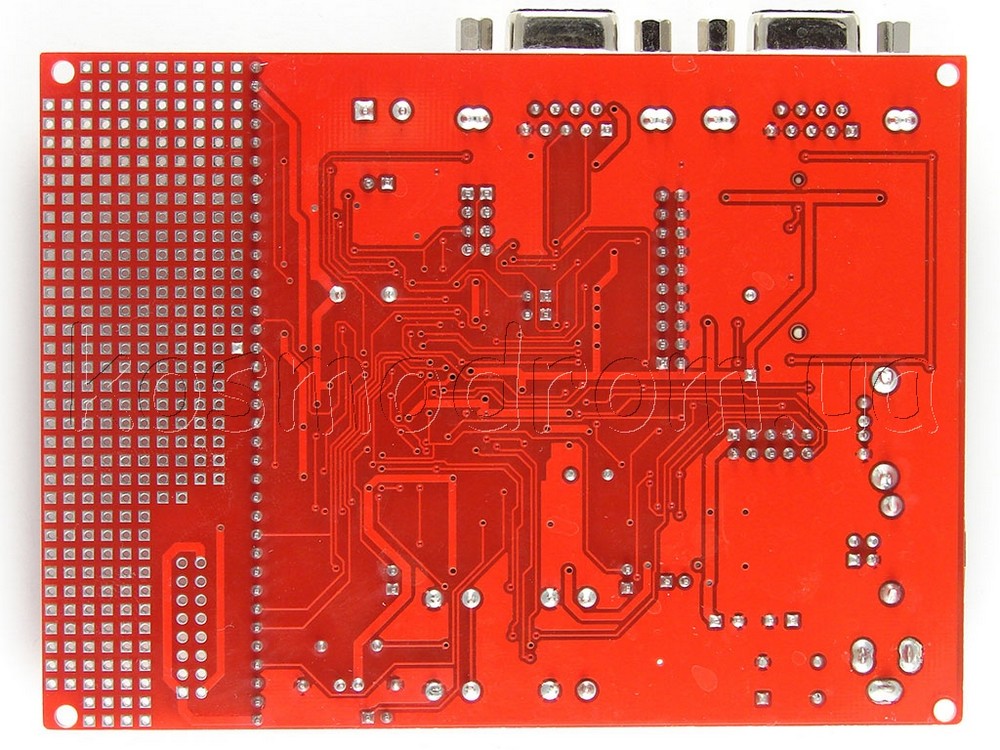

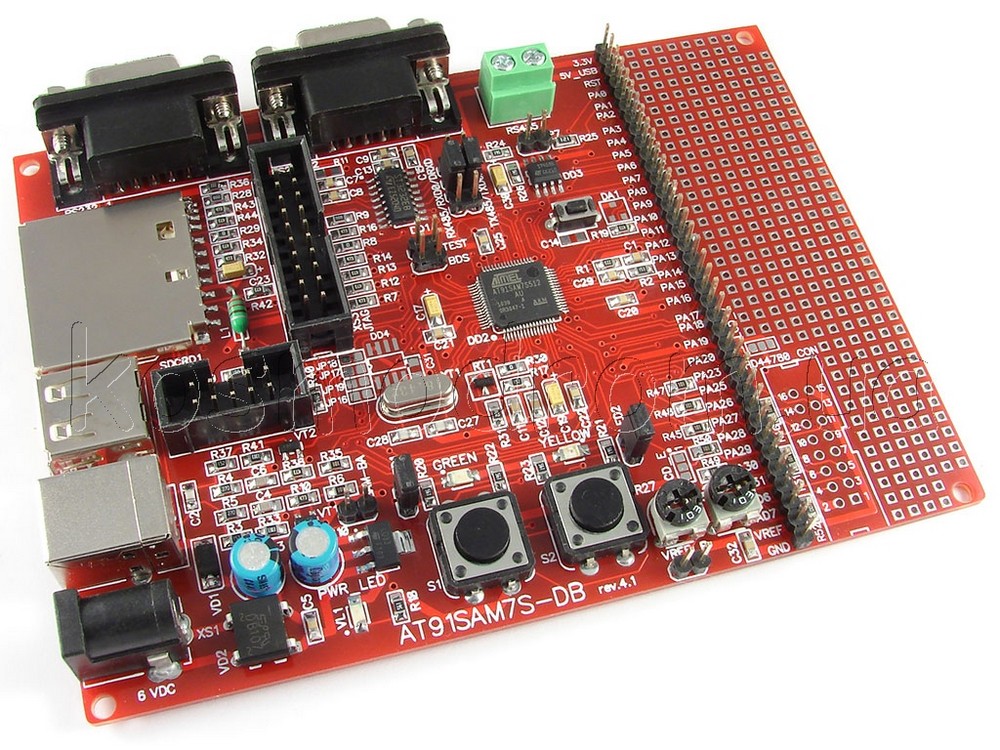

Отладочная плата AT91SAM7S-DB для ARM7 микроконтроллеров фирмы ATMEL с установленным AT91SAM7S512 микроконтроллером

Отладочная плата AT91SAM7S-DB - универсальное средство разработчика, дающее возможность легко и быстро начать работать с микроконтроллерами ARM7 фирмы ATMEL. Наличие на плате множества интерфейсов, а также подключенные на штыревые контакты выводы микроконтроллера, делают плату полезной не только для начинающих разработчиков, но и для опытных программистов, обеспечивая возможность приступить к написанию ПО еще до того, как появится «железо» будущего проекта.
Плата позволяет разработчику загружать через порт RS-232 или USB пользовательскую программу, подключать внешний JTAG-эмулятор. На плате установлены все необходимые для быстрого старта компоненты, и предусмотрена возможность наращивать схему за счет макетной области и разъема UEXT,, расширяя и без того большие возможности платы.

Характеристики

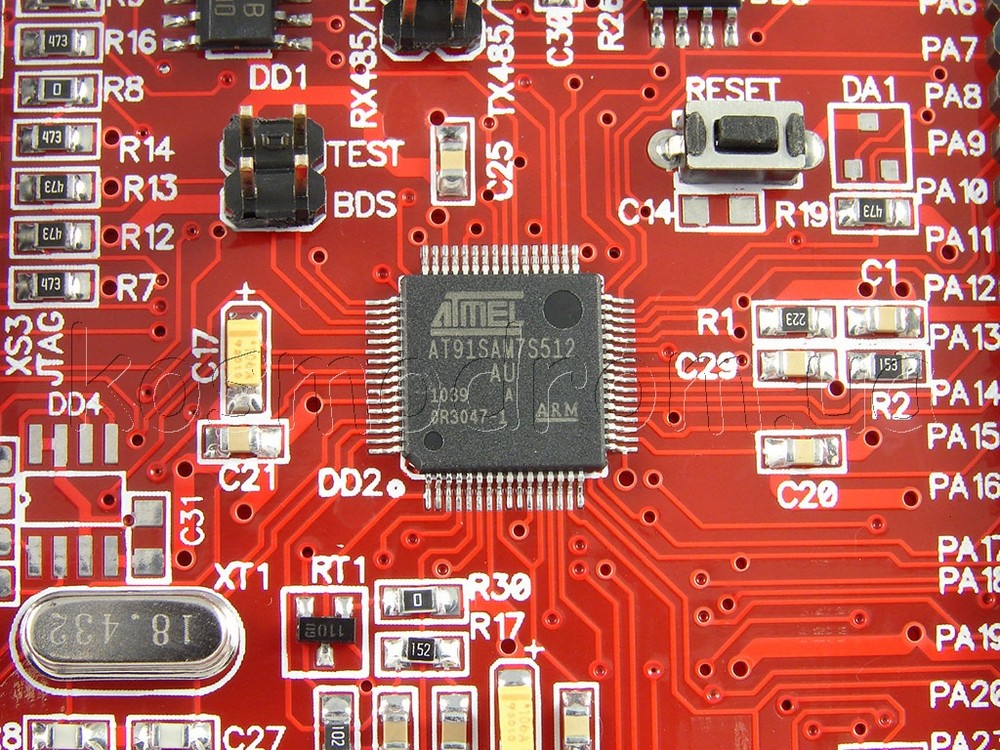

- Установленный микроконтроллер AT91SAM7S512 16/32 бит ARM7TDMI™ с 512K Flash памяти, 64K RAM, USB 2.0, RTT, 10 бит АЦП 384 ksps, 2x UART, TWI (I2C), SPI, 3x 32бит TIMERS, 4x PWM, SSC, WDT, PDC (DMA) , работа на частотах вплоть до 60MHz
- Установленный 18,432МГц кварцевый резонатор;
- стандартный JTAG разъем 2x10

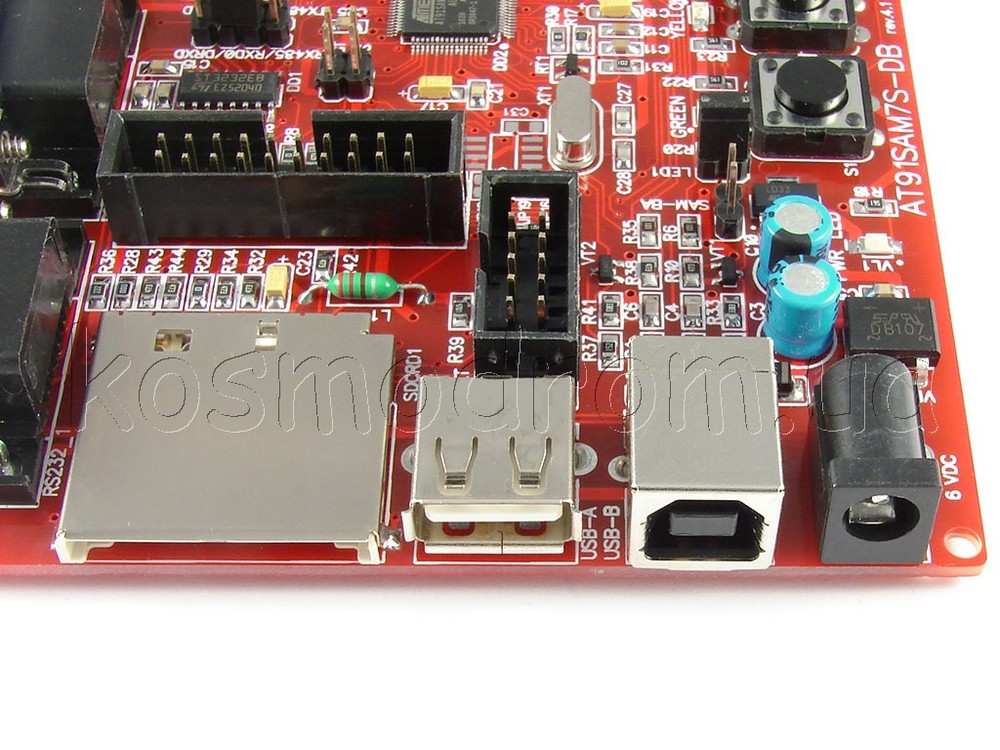

- Держатель карт SD;

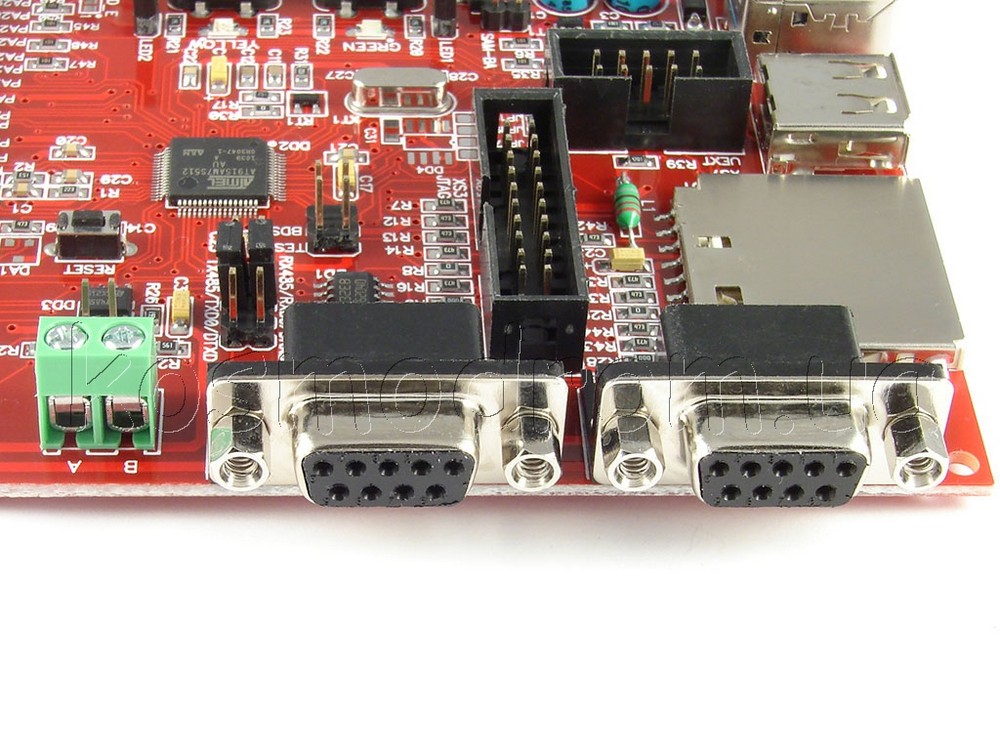

- Два порта RS-232;
- Один RS485 порт;

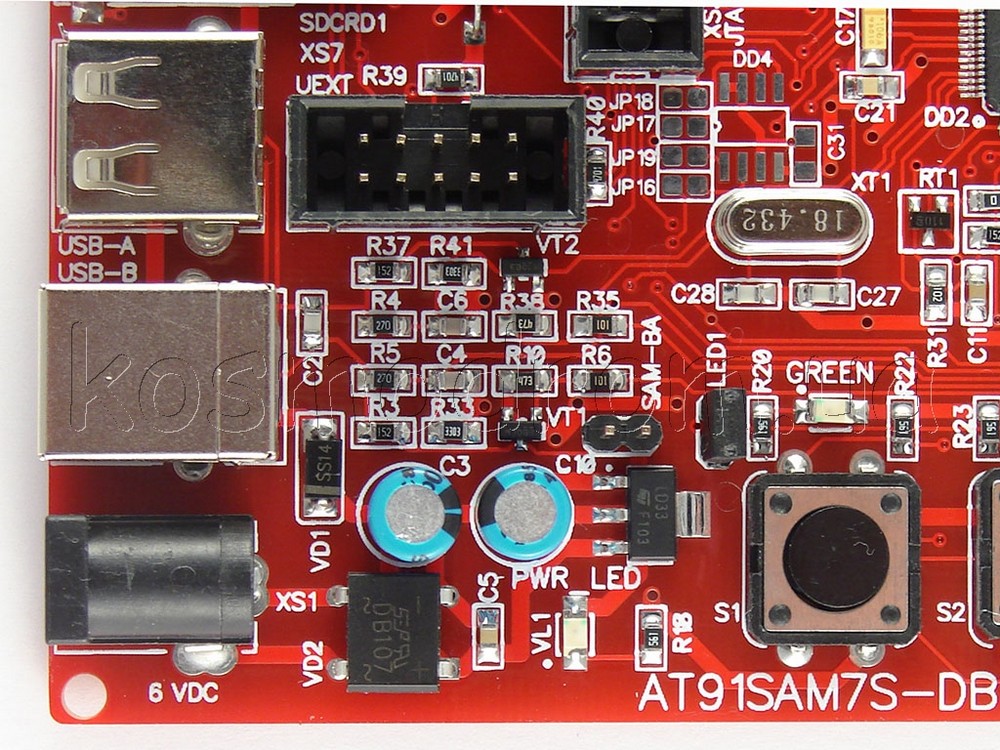

- 2 разъема USB интерфейса (А и В тип);

- Разъем для подключения знакосинтезирующего LCD экрана типа WH1602, WH2002 и т.п. на HD44780 контроллера. Допускается подключение 3V и 5V экранов.
- Разъем UEXT для подключени внешних устройств
- Кнопка «RESET»
- светодиод состояния наличия питания (красный);
- две пользовательские кнопки и 2 светодиода (желтый и зеленый);
- Возможность питать плату +5В от USB, либо 6В через разъем для внешнего источника питания;
- Термистор, подключённый к выводу АЦП контроллера;
- высококачественный потенциометр 10кОм, подключенный к выводу АЦП контроллера

- Установленный стабилизатор напряжения на 3.3В с выходным током до 800 мА;
- Все выводы микроконтроллера выведены на разъемы;
- высококачественная печатная плата с защитной маской красного цвета
- Маркировка каждого элемента на печатной плате
- 4 крепёжных отверстия диаметром 3мм

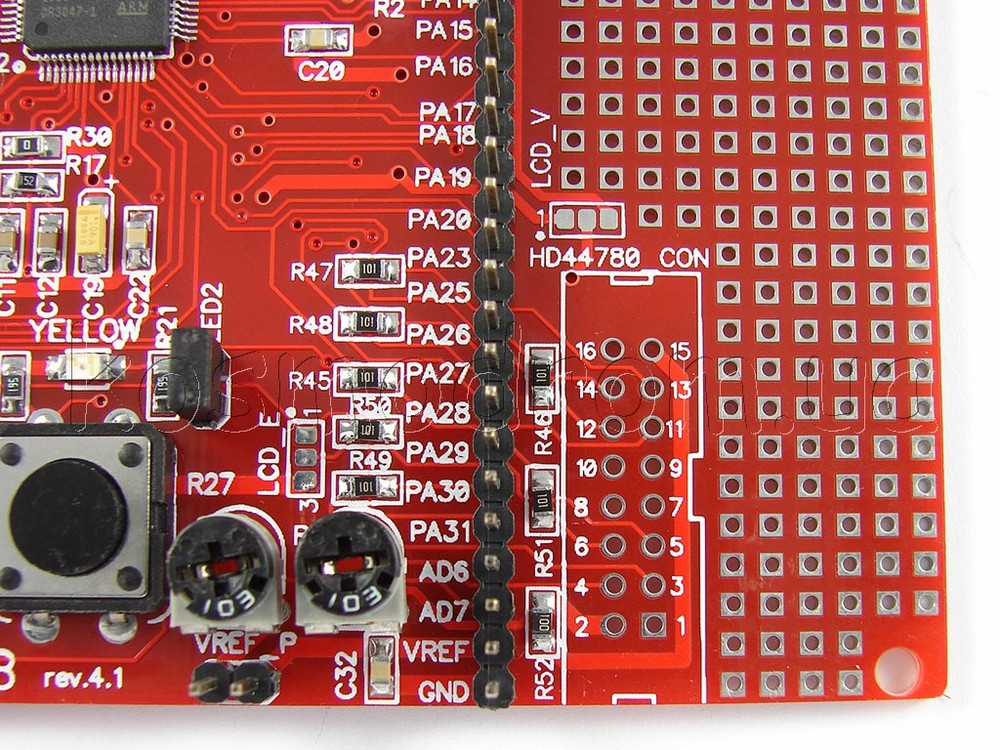

- макетная область размером 90х30мм;
- Размеры: 126x92мм.

Документация
- Схема платы AT91SAM7S-DB
- Габаритные размеры платы


Примеры программ
- Blinking LED project и Binary Code для загрузки с помощью SAM-BA
- Sample_mouse_driver_with_AT91SAM7P64_project
- UART_routines_project
- SD/MMC_read/write_routines_project
- WAV music player with AT91SAM7S256 and исходный код
- button read_temperature_measurement_project


на складе самый большой выбор контроллеров серии AT91SAM7

















Микроконтроллеры - самый большой выбор - продукция на складе в Харькове



ATmega , ATXmega , ATtiny, AT32UC , AT89C , AT89S , AT90CAN , AT90PWM , AT90USB , AT91R , AT91SAM , ATSAM3

ATMEL

STM32F0 , STM32F1 , STM32F2 , STM32F3 , STM32F4 , STM32F7 , STM32H , STM32L , STM32W , STM8L , STM8S , STM8A

ST Microelectronic

PIC10 , PIC12C , PIC12F , PIC16C , PIC16F , PIC17C , PIC18F , PIC18LF , PIC24H , PIC24F , PIC32MX

Microchip

C8051

Silicon Labs

LPC1 , LPC2

NXP

MSP430F1 , MSP430F2 , MSP430F4

Texas Instruments

TMS320

Texas Instruments

EP1C , EP1K , EP2C , EP3C , EP4C , EPCS , EPF10 , EPM1 , EPM2 , EPM3 , EPM5 , EPM7

ALTERA

AT91SAM7S - это семейство Atmel микроконтроллеров со встроенной флэш-памятью с малым числом внешних выводов, в основу которых заложено 32-битное RISC ядро ARM7TDMI.

Отличительными особенностями этих контроллеров является наличие встроенной высокоскоростной флэш-памяти (FLASH) и статической памяти (SRAM), большой набор периферийных узлов и модулей, включая порт USB2.0 (кроме AT91SAM7S32) для работы в режиме устройства, и полный набор системных функций, сокращающих число внешних компонентов. Микроконтроллеры этого семейства являются идеальной заменой 8-битным микроконтроллерам, применение которых уже становится невозможным для реализации более сложных задач, требующих памяти большего размера и более высокой производительности.
Микроконтроллеры семейства AT91SAM7S являются контроллерами общего назначения. Встроенный в них USB порт позволяет сделать  на их основе приложения, требующие наличие связи с компьютером или сотовым телефоном. Отличная ценовая политика и соответствие требованиям по высокой степени интеграции позволяют заниматься созданием дешевых устройств с крупным или массовым их производством.
