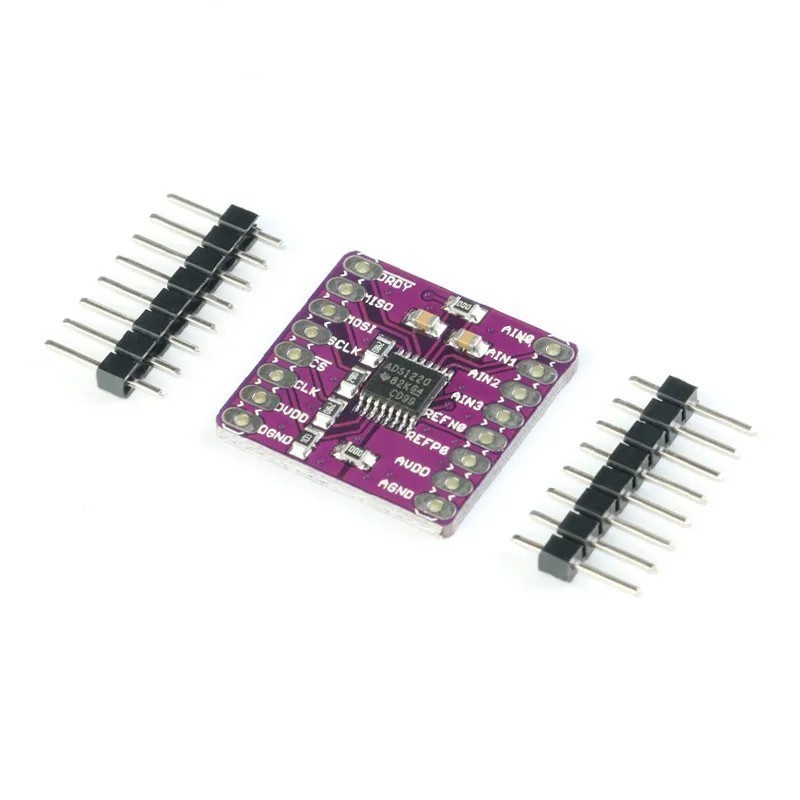

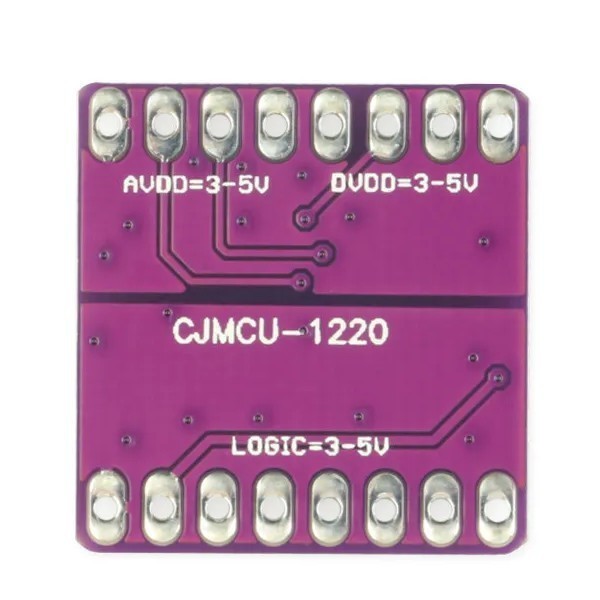

Плата преобразователя ADS122
представляет собой модуль на основе прецизионного 24-разрядного
аналого-цифрового преобразователя (ADC) ADS1220. Эта плата предназначена для
высокоточных измерений малых сигналов, таких как датчики температуры, давления,
тензодатчики и другие аналоговые датчики.
Характеристики:
Низкое энергопотребление: до
120 мкА в режиме циклического включения (типичное значение)
Диапазон питания: 3 В ~ 5 В
До 20 эффективных разрядов
Два дифференциальных или четыре однополярных входа
Два программируемых источника тока с согласованным током: от 10 мкА до 1,5 мА
Встроенное опорное напряжение 2,048 В: температурный дрейф 5 ppm/°C (типичное
значение)
Встроенный осциллятор с точностью 2%
Встроенный температурный датчик: точность 0,5°C (типичное значение)
Интерфейс, совместимый с SPI (режим 1)
Эта плата подходит для
использования в проектах, связанных с промышленной автоматизацией, контролем
процессов, разработкой портативных приборов и других приложениях, требующих
высокоточных измерений малых аналоговых сигналов.
СИГМА-ДЕЛЬТА АЦП
Данные АЦП являются современной альтернативой АЦП интегрирующего
типа, от которых они изначально унаследовали отличную стойкость к
низкочастотному электрическому шуму, что очень важно для многих
промышленных применений. Однако свойственное многим сигма-дельта АЦП
невысокое быстродействие, которое в принципе допустимо во многих
промышленных измерительных устройствах, с запасом компенсируется
высокой разрешающей способностью и высокой линейностью передаточной
характеристики. Компания TI предлагает сигма-дельта АЦП с
разрешением от 12 до 31 бит. Общие технические характеристики
некоторых сигма-дельта АЦП TI представлены в таблице 1. Типичными
областями их применения являются контрольно-измерительное
оборудование низкого и среднего быстродействия, цифровые
аудиосистемы, модули аналогового ввода промышленных контроллеров,
системы сбора данных.
