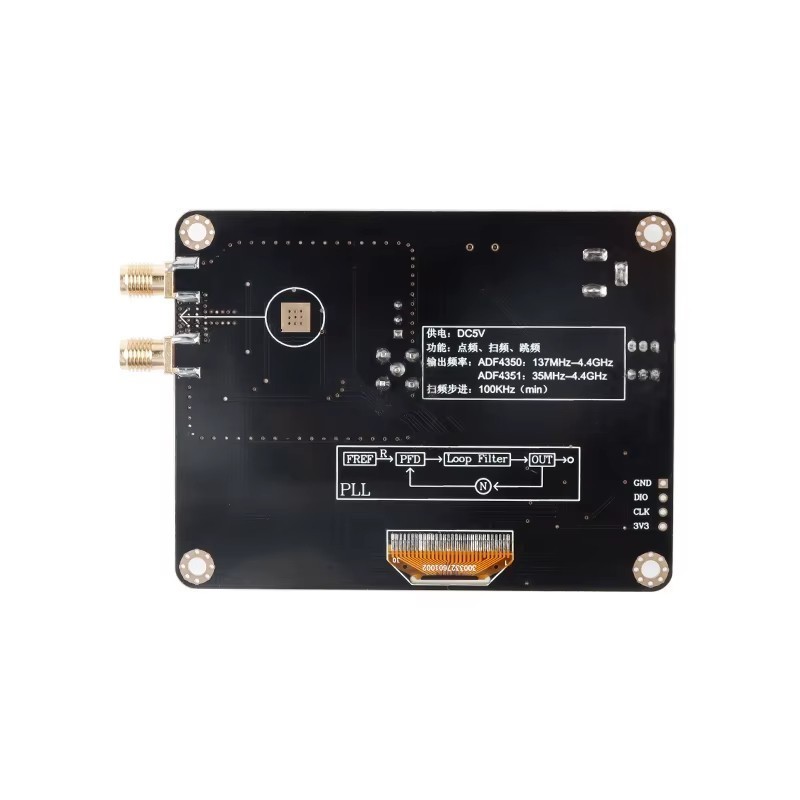

ADF4351 RF Signal Generator OLED Module — программируемый ВЧ-генератор сигналов на базе синтезатора частоты ADF4351 с OLED-дисплеем и встроенным управлением.


Модуль обеспечивает формирование стабильного сигнала в диапазоне от 35 МГц до 4.4 ГГц с шагом перестройки от 100 кГц. Оснащён двумя выходами (OUTA и OUTB), интерфейсом USB для настройки и обновления прошивки, а также поддерживает режимы фиксированной частоты, сканирования диапазона и скачкообразной перестройки частоты.


Благодаря высокой стабильности, низкому фазовому шуму и выходной мощности до 7 dBm устройство подходит для настройки и тестирования радиочастотного оборудования, лабораторных измерений, радиолюбительских проектов и разработки беспроводных систем. Питание осуществляется от источника 5–15 В постоянного тока или через USB-порт 5 В.


Технические характеристики:
Материал: печатная плата (PCB)
Питание: 5–15 В (разъём DC 5.1 мм) или 5 В через USB
Диапазон частот: 35 МГц – 4.4 ГГц
Шаг перестройки частоты: 100 кГц (минимальный)
Погрешность частоты: ±1 кГц
Выходы: два канала — OUTA и OUTB
Фазовый шум: лучше -100 dBc при отстройке 10 кГц (зависит от диапазона частот)
Максимальная выходная мощность: 7 dBm
Интерфейс модуля: внешний коммуникационный порт STM32 USB, может быть настроен как USB или виртуальный последовательный порт (по умолчанию)
Режим загрузки программы: интерфейс SWD, трёхпроводное подключение (GND, SWCLK, SWDIO)
