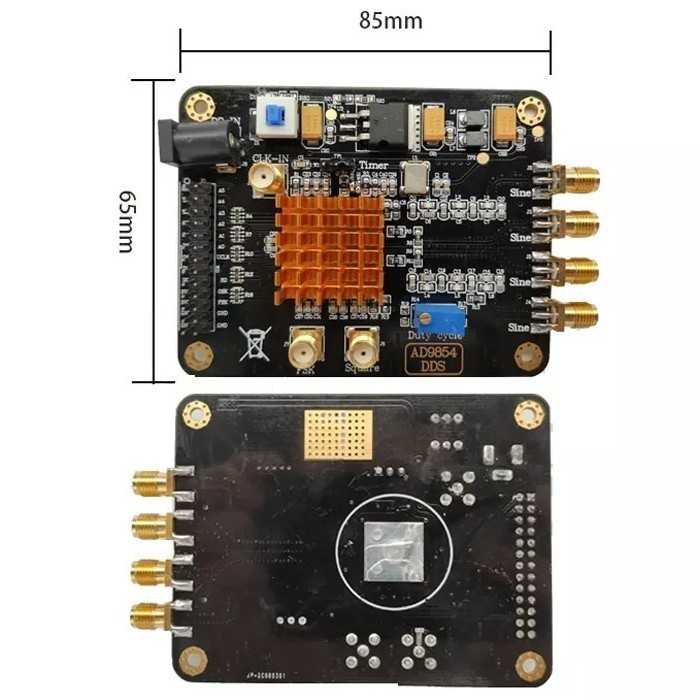

Цифровой синтезатор частоты AD9854 — это высокоинтегрированное устройство, использующее передовую технологию DDS (цифрового синтеза частоты). В нем встроены два высокоскоростных, высокопроизводительных квадратичных ЦАП, которые вместе образуют цифровой программируемый синтезатор частоты I и Q. Используя точный источник тактовой частоты в качестве опорного, AD9854 может генерировать высокостабильные выходные синусоидальные и косинусоидальные сигналы с программируемыми частотой, фазой и амплитудой. Этот модуль может использоваться в качестве гибкого L0 в системах связи, радарах и других приложениях. Инновационное ядро DDS высокой скорости обеспечивает разрешение частоты 48 бит (1 мГц разрешение при использовании SYSCLK 300 МГц). Поддержка 17 бит обеспечивает отличное качество динамического диапазона без искажений (SFDR).



Предупреждения при использовании модуля:
Модуль потребляет большой ток, поэтому источники питания должны иметь достаточный запас мощности, рекомендуется использовать питание не менее 5 В и 1 А.

Поскольку модуль является высокоточными устройством, рекомендуется использовать линейный источник питания для минимизации помех.

Для вывода сигнала рекомендуется использовать соединение SMA - BNC для прямого наблюдения с помощью осциллографа, так как плохие контакты или некачественные кабели могут вызвать ослабление сигнала или шум.

Модуль имеет высокое тепловыделение, поэтому необходимо уделить внимание вентиляции и теплоотведению при длительной работе.

Для простого тестирования функции модуля рекомендуется использовать его с контрольной платой из нашего магазина. Сначала подайте питание на DDS-модуль, затем на контрольную плату для генерации формы волны. Для переключения функций нажмите среднюю кнопку.

Исходный код предназначен только для поддержки основной контрольной платы и не включает руководство по использованию микроконтроллера. Дополнительные функции должны быть разработаны самостоятельно.



Характеристики:
Тип модуля: Цифровой синтезатор частоты
Питание модуля: DC 5V-9V
Ток модуля: 650 мА (макс.)
Протокол связи модуля: SPI, параллельный интерфейс
Используемое микроконтроллерное ядро: STM32F103RCT6
Платформа: STM32F103X - M3
Системная частота модуля: 300 МГц (макс.)
Разрешение ЦАП: 12 бит
Число битов фазового аккумулятора: 48 бит
Выходной интерфейс модуля: SMA
Выходной сигнал модуля: Синусоида, квадратная волна
Количество выходных каналов: 5 каналов
Характеристики сигнала модуля: Синусоида, квадратная волна, без сопряжения на выходе
Максимальная частота основного синусоидального сигнала: 1 Гц - 120 МГц
Максимальная частота основного квадратного сигнала: 1 Гц - 50 МГц


Амплитуда выхода:
Синусоидальный сигнал: 540 мВпп (макс.)
Квадратная волна: 3,3 Впп
Импеданс выхода: 50 Ом
