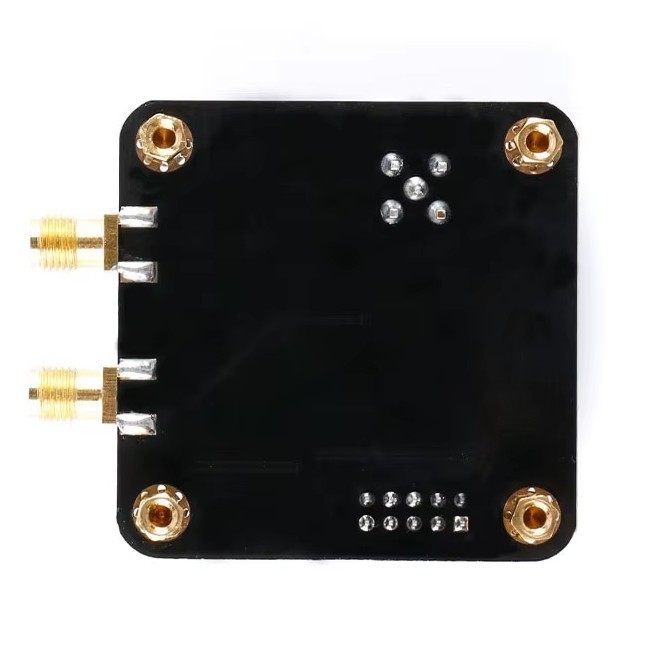

Модуль имеет два комплементарных выходных сигнала синусоидальной волны, два фильтра низких частот с частотой 35 МГц, обеспечивающих лучшее и более стабильное качество сигнала по сравнению с прямым выходом, один выход для прямоугольной волны, прост в использовании.

Потребление энергии модуля AD9834 ниже, чем у AD9854, поэтому для стабильной работы используется чип AMS1117 для подачи питания на AD9834.



Особенности:
Узкополосный SFDR > 72 дБ
Напряжение питания от 2,3 В до 5,5 В
Выходная частота до 37,5 МГц
Синусоидальный/Треугольный выход
Встроенный компаратор на чипе
Трехпроводной интерфейс SPI
Расширенный температурный диапазон от -40°C до +105°C
Опции энергосбережения
Потребление мощности: 20 мВт (при 3 В)
Корпус TSSOP на 20 выводов



Применение:
Генерация частоты/форм волн
Настройка и модуляция частоты и фазы
Низкоэнергетические радиочастотные/системы связи
Измерение расхода жидкости и воздушного потока
Применение датчиков: обнаружение приближения, движения и дефектов
Тестирование и медицинское оборудование
