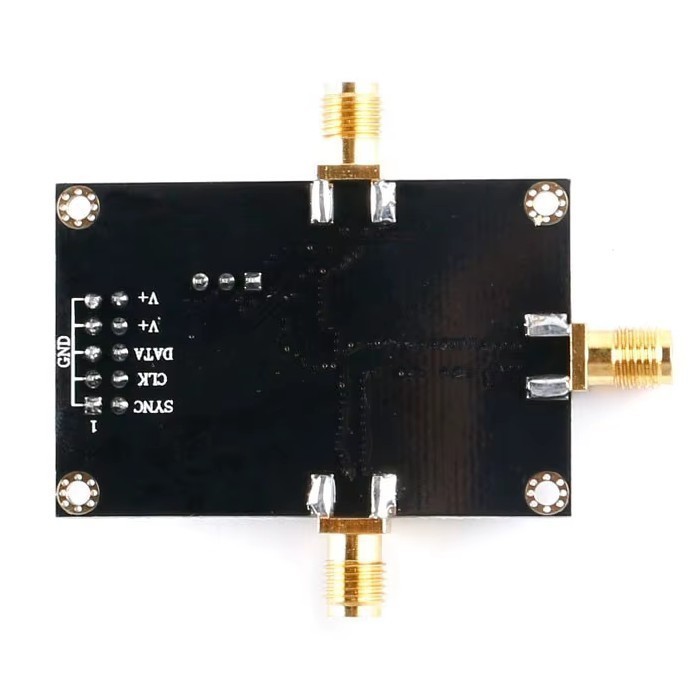

AD9833 High Speed DDS Module — это цифровой генератор с программируемой частотой и фазой, который может генерировать синусоидальные, треугольные и прямоугольные сигналы.

Он работает в диапазоне частот от 0 до 12,5 МГц и имеет разрешение 28 бит. Модуль питается от напряжения 2,3–5,5 В, потребляет всего 12,65 мВт при 3 В.

Интерфейс SPI, температурный диапазон от -40°C до +105°C. Подходит для применения в измерениях, тестировании, генерации волн и других областях, где требуется точная настройка частоты.



Основные характеристики:
Цифровая программируемая частота и фаза.
При напряжении питания 3 В потребляемая мощность составляет 12,65 мВт.
Диапазон выходных частот: от 0 МГц до 12,5 МГц.
Разрешение 28 бит (время отсчёта с опорным тактовым сигналом 25 МГц — 0,1 Гц).
Выходной сигнал: синусоидальный, треугольный, прямоугольный.
Напряжение питания от 2,3 В до 5,5 В.
Не требуется внешних компонентов.
Трёхпроводной интерфейс SPI.
Расширенный температурный диапазон: от -40°C до +105°C.
Опция выключения питания.
Корпус MSOP с 10 выводами.



Применение:
Генерация частоты/форм волн.
Измерение расхода жидкости и воздушного потока.
Применение датчиков: обнаружение приближения, движения и дефектов.
Измерение потерь/затухания линии.
Тестирование и медицинское оборудование.
Генератор сканирования/тактовых сигналов.
Отражение в области времени (применение TDR).

Ниже приведена синусоидальная волна AD9833:
График эффектов для 1 Гц, 1 кГц, 100 кГц, 1 МГц, 9 МГц.
