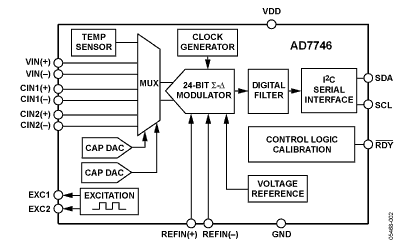

AD7745/AD7746 – это сигма-дельта (Σ-Δ) преобразователи емкости в цифровой код (capacitance-to-digital converter, CDC) с высоким разрешением. Измеряемая емкость подключается непосредственно к входам преобразователя. Его архитектура обеспечивает высокое разрешение (24 бита без пропуска кодов, эффективное разрешение до 21 бита), высокую линейность (±0.01%) и малую погрешность (±4 фФ за счет заводской калибровки). AD7745/AD7746 имеют рабочий диапазон входных емкостей (изменяющихся) ±4 пФ, а также поддерживают работу с синфазными (постоянными) емкостями до 17 пФ, которые могут быть преобразованы в балансную форму при помощи внутреннего программируемого преобразователя кода в емкость (CAPDAC)

AD7745 имеет один входной канал емкости, а AD7746 – два канала. Каждый из каналов можно сконфигурировать для работы в несимметричном или дифференциальном режимах. AD7745/AD7746 предназначены для работы с “плавающими” емкостными датчиками. Для работы с емкостными датчиками, у которых одна обкладка подключена к земле, рекомендуется использовать AD7747.
Компоненты имеют интегрированный датчик температуры с разрешением 0.1°C и погрешностью ±2°C. Интегрированный источник опорного напряжения и интегрированный генератор тактового сигнала избавляют от необходимости применения каких-либо вспомогательных внешних компонентов при работе с емкостными датчиками. Преобразователи также имеют стандартный вход напряжения, который совместно с дифференциальным входом внешнего опорного напряжения, упрощает подключение внешних датчиков температуры, например, резистивных датчиков температуры, термисторов или диодных датчиков.
AD7745/AD7746 имеют двухпроводной последовательный интерфейс, совместимый с I2C. Оба компонента питаются от однополярного напряжения питания в диапазоне от 2.7 В до 5.25 В. Они выпускаются в 16-выводном корпусе TSSOP и работают в автомобильном температурном диапазоне от–40°C до +125°C.
Области применения
Автомобильные, промышленные и медицинские системы:
Измерение давления
Датчики положения
Датчики уровня
Измерители потока
Датчики влажности
Обнаружение инородных примесей

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
Новый стандарт однокристальных решений
Интерфейс с несимметричными или дифференциальными плавающими датчиками
Разрешение до 4 аФ (соответствует ENOB до 21 бит)
Погрешность: 4 фФ
Линейность: 0.01%
Синфазная (постоянная) емкость до 17 пФ
Диапазон (изменяющейся) емкости полной шкалы: ±4 пФ
Устойчив к паразитной емкости на землю до 60 пФ
Частота обновления: от 10 Гц до 90 Гц
Одновременное подавление частот 50 Гц и 60 Гц при частоте обновления 16 Гц
Интегрированный датчик температуры
Разрешение: 0.1°C, погрешность: ±2°C
Канал входного напряжения
Внутренний тактовый генератор
Двухпроводной последовательный интерфейс (совместимый с I2C®)
Питание
Однополярное, от 2.7 В до 5.25 В
Потребляемый ток 0.7 мА
Рабочая температура: от –40°C до +125°C
16-выводный корпус TSSOP

Основные характеристики:
