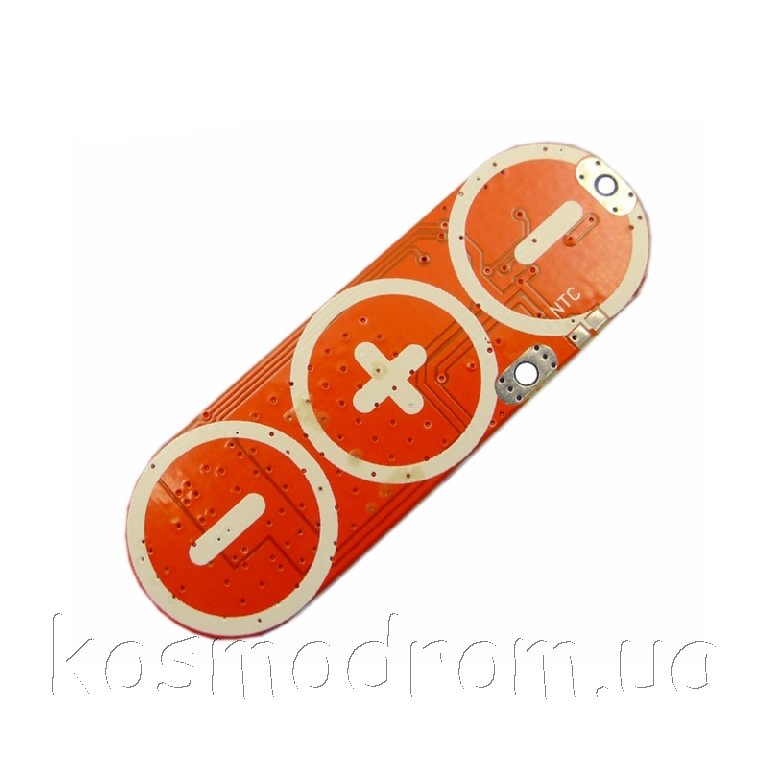

Плата защиты литиевых
аккумуляторов BMS 5S с максимальным непрерывным током заряда 25 А и
напряжением полного заряда ячейки 4,2 В.
С помощью перемычек возможно уставить количество
контролируемых аккумуляторов: 3S; 4S; 5S.
Напряжение заряда:
12.6V для 3S BMS board
16.8V для 4S BMS board
21V для 5S BMS board
BMS (Battery Management System) – это электронная плата, которая
ставится на аккумуляторную батарею с целью контроля процесса её
заряда/разряда, мониторинга состояния аккумулятора и его элементов,
контроля температуры, количества циклов заряда/разряда, защиты составных
аккумуляторной батареи.
Система управления и балансировки обеспечивает индивидуальный контроль
напряжения и сопротивления каждого элемента аккумулятора, распределяет
токи между составными аккумуляторной батареи во время зарядного
процесса, контролирует ток разряда, определяет потерю емкости от
дисбаланса, гарантирует безопасное подключение/отключение нагрузки.
Платы защиты BMS могут быть различных размеров и на различное количество
ячеек (отдельных аккумуляторов). Принцип работы таких плат очень прост,
они отслеживают напряжение на каждой ячейке аккумулятора. И если на
любой ячейке напряжение превысит порог срабатывания, то в BMS сработают
силовые транзисторы и отключат аккумулятор от зарядного или
потребителей.
Также при установленном напряжении включается балансировка. Основной
параметр, на который стоит обращать внимание это ток, на который
рассчитана плата защиты.
Характеристики:
Количество подключаемых аккумуляторов: 3; 4; 5.
Номинальное напряжение: 18-21 В
Напряжение полного заряда каждой ячейки: 4.2 В
Защита от перезаряда: 4.23-4.28 В (возобновление зарядки 4.08-4.18 В)
Защита от переразряда: 2.72-2.88 В
Ток заряда: 25 А
Ток разряда: 25 А
Максимальный непрерывный ток заряда: 60 А
Максимальный ток непрерывный разряда: 60 А
Диапазон рабочих температур: -40...85 С
Размер: 55х18 мм
Основные функции:
Защита от перезаряда
Защита от переразряда
Защита от короткого замыкания
Защита от перегрузки по току |
