Специально для драйвера
MAX845 фирмами
Halo
Electronics и
Pulse Engineering выпускаются специализированные трансформаторы для
обеспечения гальванической развязки в интерфейсах RS-485/RS-422.
Параметры наиболее популярных из них сведены в таблицу 1.
Таблица 1.
Трансформаторы Halo Electronics и Pulse Engineering для DC/DC на основе
драйвера MAX845
|
SMD
(поверхностный монтаж) |
DIP
(монтаж в отверстия) |
Соотношение витков обмоток* |
Напряжение изоляции (Vrms) |
Диапазон
рабочих температур, ° С
|
|
TGM-210NS (Halo) |
TDM-210NE (Halo) |
2:1
|
2000
|
-40...85
|
|
TGM-220NS (Halo) |
TDM-220NE (Halo) |
8:3
|
|
TGM-230NS (Halo) |
TDM-230NE (Halo) |
4:3
|
|
TGM-240NS (Halo) |
TDM-240NE (Halo) |
3:4
|
|
TGM-250NS (Halo) |
TDM-250NE (Halo) |
1:1
|
|
TGM-280NS (Halo) |
TDM-280NE (Halo) |
3:8
|
|
P1597NL (Pulse) |
–
|
1:1,35:1,35 |
-40...125 |
|
*Отношение
количества витков первичной обмотки к количеству витков вторичной
обмотки |

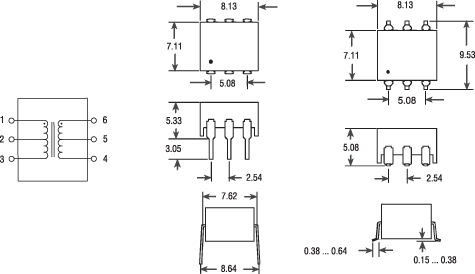

На рисунке 1 показаны
принципиальная схема и габаритные размеры рекомендуемых трансформаторов
фирмы Halo Electronics для двух вариантов монтажа (поверхностного и в
отверстия).
Рис. 1. Принципиальная
схема и габаритные размеры рекомендуемых трансформаторов фирмы
Halo Electronics для драйверов MAX845

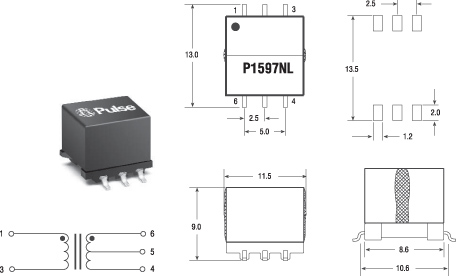

На рисунке 2 приведены
принципиальная схема, габаритные размеры и внешний вид трансформаторов
для поверхностного монтажа P1597NL компании Pulse Engineering. Последние
имеют увеличенные габариты по сравнению с трансформаторами Halo
Electronics, однако имеют более широкий диапазон рабочих температур при
меньшей цене, поэтому окончательный выбор остается за разработчиком.
Рис. 2. Трансформаторы
P1597NL компании Pulse Engineering для драйверов
MAX845

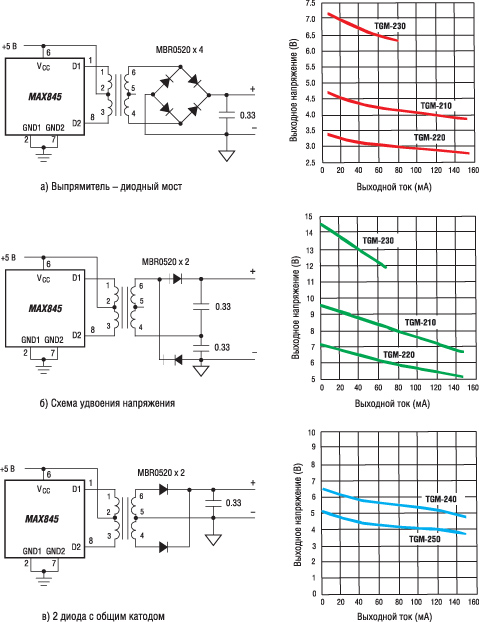

Выбор конкретного
трансформатора определяется схемой выпрямительного каскада вторичной
цепи. На рисунке 3 показаны схемы выпрямительных каскадов и зависимости
выходных напряжений от тока нагрузки.
Рис. 3. Варианты
выпрямительных каскадов для MAX845 и
соответствующие зависимости
выходных напряжений от тока нагрузки
Наиболее оптимальна нижняя
схема выпрямления на рисунке 3. В этом случае выходное сопротивление
схемы выпрямительного каскада минимально, а уменьшение выходного
напряжения с ростом выходного тока укладывается в минимальные пределы.
Кроме того, для этой схемы требуется минимальное количество внешних
компонентов (всего два диода и только один конденсатор). Наличие
встроенных LDO-стабилизаторов с минимально допустимым падения напряжения
между входом и выходом 0,5 В позволяет обойтись без внешнего
дополнительного стабилизатора напряжения, сэкономив место на печатной
плате и упростив схему. В качестве выпрямительных диодов подойдут любые
диоды Шоттки с допустимым током более 0,5 А и максимальным обратным
напряжением более 20 В.
|
