MAX845 – специализированный драйвер для создания импульсных DC/DC-преобразователей

Часто разработчиков ставит в тупик выбор оптимального нестабилизированного DC/DC-преобразователя с гальванической развязкой для питания трансиверов со стороны линии передачи/приема сигналов. Конечно, можно взять готовый изолированный DC/DC-преобразователь для нестабилизированного источника питания, но компания MAXIM предлагает более оптимальное решение по соотношению цены и функциональности, а именно – использование специализированного драйвера MAX845 для создания гальванически развязанного источника питания. (смотри так же "Импульсные трансформаторы для драйвера MAX845")

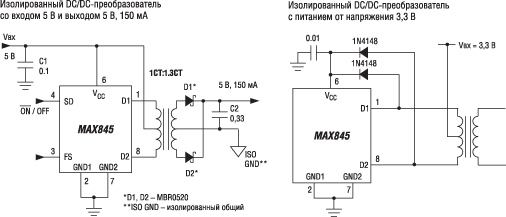

Рис. 1. Включение драйвера MAX845 для напряжений питания 5 и 3,3 В

На рисунке 1 показаны варианты включения этой микросхемы для напряжений питания 5 и 3,3 В, а на рисунке 2 приведена структурная схема драйвера MAX845

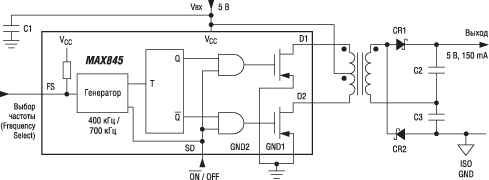

Рис. 2. Структурная схема драйвера MAX845

При питании от напряжения 3,3 В необходимо в первичной цепи добавить два диода типа 1N4148, которые пользуются огромной популярностью и всегда есть на складах поставщиков электронных компонентов. Драйвер MAX845 имеет вход выбора частоты преобразования, благодаря чему у разработчика есть возможность установки рабочей частоты 400 или 700 кГц. Наличие входа включения/отключения “ON/OFF” позволяет отключать драйвер для экономии питания в то время, когда не производится прием или передача данных.
