QT1103 – совершенный 10-канальный сенсорный датчик QTouch

Скачать PDF

QT1103



Оценивая стремительно растущий рынок датчиков прикосновения, можно с уверенностью сказать – в настоящий момент мы наблюдаем бум сенсорных технологий. В подтверждение этому, компания Quantum Research Group добавила к своему солидному арсеналу QT1103 – усовершенствованный мультиканальный сенсорный датчик прикосновения для применения в недорогой, портативной потребительской электронике. В его основу заложена патентованная технология QTouch измерения перенесённого заряда, известная своей надёжностью, стабильностью в работе и устойчивостью к электромагнитным наводкам. На сегодняшний день, это единственная полностью цифровая ёмкостная технология.



QT1103 использует один эталонный конденсатор, подключённый к двум выводам микросхемы, на каждый сенсор. Электрод сенсора подключается к одному из этих двух выводов. Форма чувствительного участка электрода может представлять собой сплошной прямоугольник или круг. Вблизи такого участка или же внутри его допускается располагать светодиод для индикации.



Датчик способен работать практически через любые диэлектрические материалы: пластик толщиной до 20mm, стекло до 50mm, всевозможные композиты, камень, дерево и окрашенные поверхности. При этом сохраняются такие важные показатели, как прекрасная устойчивость к влажности и низкое потребление на уровне 14uA в специальном режиме.



QT1103 является прекрасной заменой механических кнопок, обеспечивая функциональность последних через переднюю панель полностью герметичного корпуса устройства.



число подключаемых электродов: от 1 до 10

патентованные технологии переноса заряда и расширения спектра

размеры и форма сенсоров: 5x5mm или более (зависит от толщины панели) практически любой формы

расстояние между сенсорами: 6mm между центрами и шире (зависит от толщины панели)

дизайн: сплошные однослойные или кольцеобразные электроды; широкий ряд возможных форм

количество слоёв: один (с перемычками) или два (без перемычек)

материал подложки: FR-4, недорогой CEM-1 или FR-2; полиамидные гибкие печатные платы; PET-плёнки, стекло

материал электродов: PCB, гибкие PCB, серебро, углерод на плёнке, ITO-покрытия, Orgacon на плёнке

материал панели: пластик, стекло, композитные материалы, окрашенные поверхности (с низкой плотностью металлических вкраплений)

совместимость с близко расположенными заземлёнными металлическими поверхностями

толщина панели: стекло до 50mm, пластик до 20mm (определяется размером сенсора)

чувствительность сенсоров задаётся ёмкостью эталонных конденсаторов (Cs)

последовательный выходной интерфейс на основе RS-232

отличная устойчивость к повышенной влажности

диапазон напряжения питания: 2.8V…5.0V

автоматическая калибровка, автоматическая компенсация дрейфа, фильтрация шумов, устранение взаимного влияния смежных электродов (AKS)

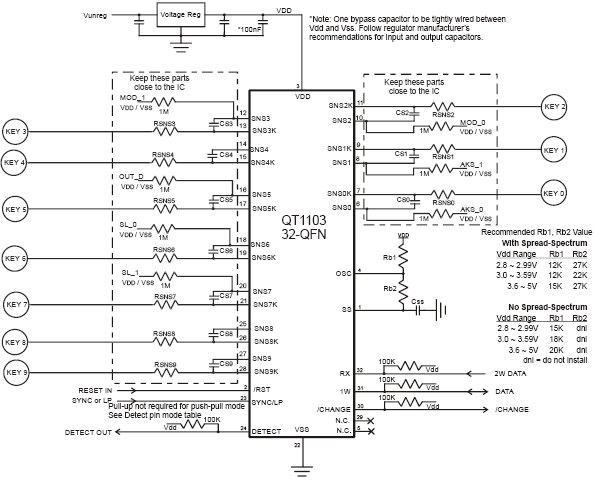

10-канальный сенсорный датчик QT1103



Датчики производятся в корпусе QFN-32 (QT1103-ISG) размерами 5x5mm для температурного диапазона −40°C…+85°C.


QT1103 рекомендуется в качестве замены в общем случае для популярного датчика QT1101. Обладая всеми преимуществами последнего, новый датчик всё же имеет некоторые отличия:



резисторы Rs в каждом канале не нужны

чувствительность в 4 раза выше при той же самой ёмкости конденсаторов Cs

длина пакетов короче

режим «Burst A and B» с уменьшенным энергопотреблением для восьми сенсоров

режим «Burst B» для четырёх сенсоров, с меньшим, чем в режиме «Burst A and B», потреблением

требуется внешний сигнал сброса



QT1103 рекомендуется использовать для новых разработок вместо QT1101 для упрощения схемы, уменьшения энергопотребления и удешевления конечного изделия.
