САМОВОССТАНАВЛИВАЮЩИЕСЯ ПРЕДОХРАНИТЕЛИ производства
BOURNS (США)
|
Max
рабочее напряж.:
Vmax = 60В для MF-R010 - R090
Vmax = 30В для MF-R110 - R900
Max. ток: 40А
Рабочая температура: -40°С+85 °С
|

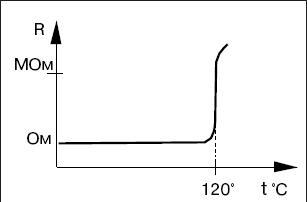

Зависимость сопротивления
предохранителя от температуры
|

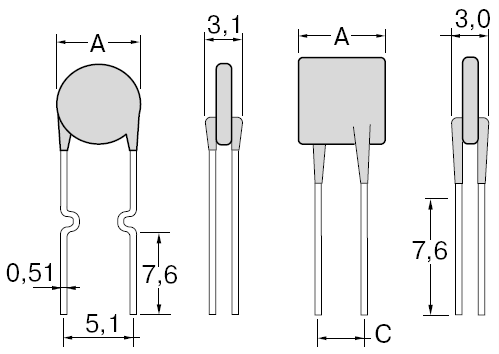

C = 5,1 для MF-R250 - R400
C = 10,2 для MF-R500 - R900 |
 [скачать
документацию в формате PDF]

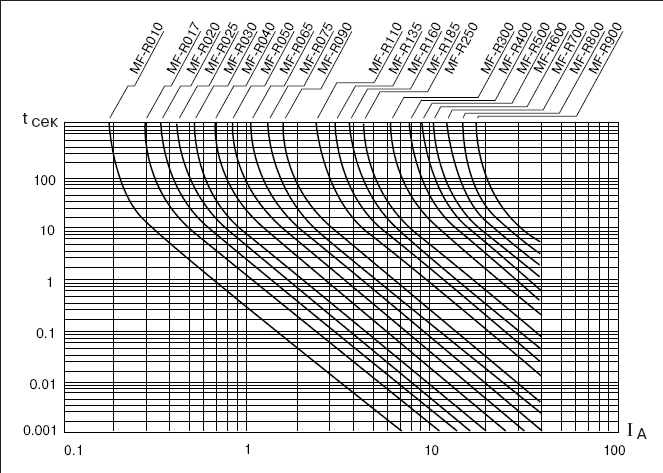

Зависимость времени срабатывания от
проходящего тока при t = 23 °C.
Самовосстанавливающиеся предохранители (multifuse)
. новые компоненты, предназначенные для защиты электронных устройств
от перегрузки по току или от перегрева. Принцип их работы основан на
свойстве резко увеличивать свое сопротивление под воздействием
проходящего тока или температуры окружающей среды и автоматически
восстанавливать свои первоначальные свойства после устранения этих
причи н.
Области применения: практически везде,
где требуется защита электронных устройств от перегрузок в т.ч.
телефонии, компьютерах, автомобильной промышленности.
|
Тип |
I hold |
I trip |
R нач, Ом |
P max |
Размер |
|
A |
A |
min |
max |
Вт |
мм |
|
MF-R010 |
0.10 |
0.20 |
2.50 |
4.50 |
0.38 |
7.4 |
|
MF-R017 |
0.17 |
0.34 |
2.0 |
3.2 |
0.48 |
7.4 |
|
MF-R020 |
0.20 |
0.40 |
1.50 |
2.84 |
0.40 |
7.4 |
|
MF-R025 |
0.25 |
0.50 |
1.00 |
1.95 |
0.45 |
7.4 |
|
MF-R030 |
0.30 |
0.60 |
0.76 |
1.36 |
0.50 |
7.4 |
|
MF-R040 |
0.40 |
0.80 |
0.52 |
0.86 |
0.55 |
7.4 |
|
MF-R050 |
0.50 |
1.00 |
0.41 |
0.77 |
0.75 |
7.9 |
|
MF-R065 |
0.65 |
1.30 |
0.27 |
0.48 |
0.90 |
9.7 |
|
MF-R075 |
0.75 |
1.50 |
0.18 |
0.40 |
0.90 |
10.4 |
|
MF-R090 |
0.90 |
1.80 |
0.14 |
0.31 |
1.00 |
11.7 |
|
MF-R110 |
1.10 |
2.20 |
0.10 |
0.18 |
0.70 |
8.9 |
|
MF-R135 |
1.35 |
2.70 |
0.065 |
0.115 |
0.80 |
8.9 |
|
MF-R160 |
1.60 |
3.20 |
0.055 |
0.105 |
0.90 |
10.2 |
|
MF-R185 |
1.85 |
3.70 |
0.04 |
0.07 |
1.00 |
12.0 |
|
MF-R250 |
2.50 |
5.00 |
0.025 |
0.048 |
1.20 |
12.0 |
|
MF-R300 |
3.00 |
6.00 |
0.02 |
0.05 |
2.00 |
12.0 |
|
MF-R400 |
4.00 |
8.00 |
0.01 |
0.03 |
2.50 |
14.4 |
|
MF-R500 |
5.00 |
10.00 |
0.01 |
0.03 |
3.00 |
17.4 |
|
MF-R600 |
6.00 |
12.00 |
0.005 |
0.02 |
3.50 |
19.3 |
|
MF-R700 |
7.00 |
14.00 |
0.005 |
0.02 |
3.80 |
22.1 |
|
MF-R800 |
8.00 |
16.00 |
0.005 |
0.02 |
4.00 |
24.2 |
|
MF-R900 |
9.00 |
18.00 |
0.005 |
0.01 |
4.20 |
24.2 |
Ihold . max. ток который не изменяет х-к
предохранителя.
Itrip . min. ток который приводит к
скачку сопротивления.
Pmax . мощность, рассеиваемая в
предохранителе в переключенном состоянии.
tmax . максимальное время срабатывания
при I=5 Ihold.
Ihold, Itrip, Pmax, tmax зависят от
температуры окружающей среды и
представлены для t = 23 °C.
|
|
|
Поставляемые компоненты
|
