*-включая сторожевой таймер и часы реального времени

Особенности:

• 16/32-разр. микроконтроллер ARM7TDMI-S в корпусе LQFP144

• 16 кбайт встроенного статического ОЗУ

• Последовательный загрузчик, использующий USART0, позволяет выполнить внутрисистемное программирование.

• Встроенные интерфейсы ICE-RT и Trace позволяют отслеживать выполнение программы в реальном масштабе времени через имеющуюся в микроконтроллере программу RealMonitor™.

• Два связанных CAN-интерфейса с модернизированными приемными фильтрами. Дополнительные последовательные интерфейсы: два USART (16C550), высокоскоростной I²C (400 кбит/с) и два SPI.

• 8-канальный 10-битный АЦП со временем преобразования 2,44 мкс.

• Два 32-разр. таймера (с 4 каналами захвата и 4 каналами сравнения), модуль ШИМ (6 выходов), часы реального времени и сторожевой таймер.

• Векторный контроллер прерываний с конфигурируемыми приоритетами и адресами векторов.

• Конфигурируемый интерфейс внешней памяти с 4 банками, каждый из которых имеет размер 16 Мбит с разрядностью данных 8/16/32.

• До 76 универсальных линий ввода-вывода (поддерживают 5В уровни). Из них 9 выводов могут быть входами прерывания по фронту или по уровню.

• Максимальная тактовая частота 60 МГц, вырабатываемая встроенным генератором ФАПЧ с временем стабилизации 100 мкс.

• Встроенный генератор с рабочим диапазоном от 1 до 30 МГц.

• Два экономичных режима – ждущий и пониженного потребления энергии.

• Вывод процессора из режима пониженного потребления внешним прерыванием.

• Индивидуальное включение/отключение периферийных устройств для оптимизации потребляемой мощности.

• Двойное напряжение питания:

  • Питание ядра микропроцессора от 1,65 В до 1,95 В (1,8 ± 0,15 В).

  • Питание периферии от 3,0 до 3,6 В (3,3 В ± 10%) с устойчивостью к напряжению +5 В.

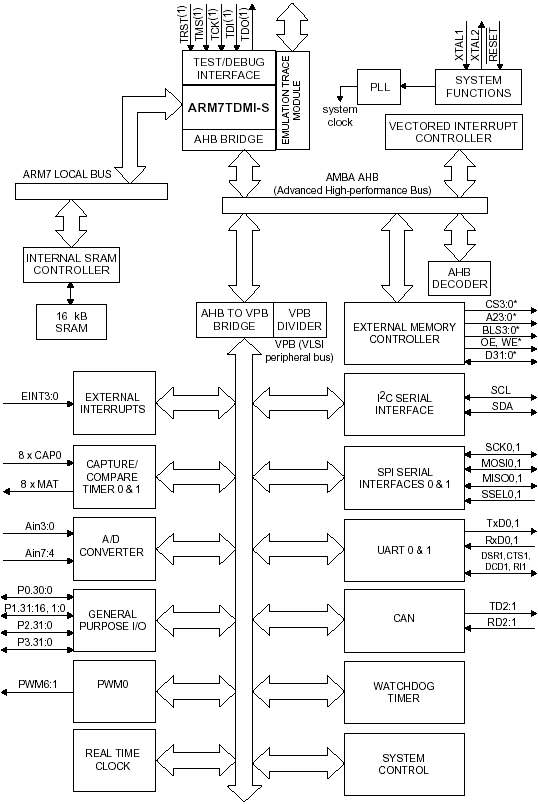

Архитектура LPC2290:

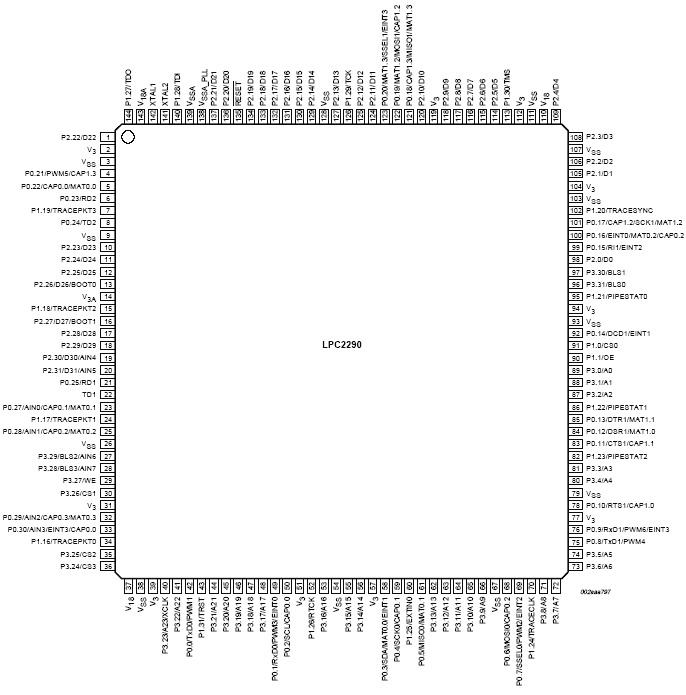

Расположение выводов LPC2290 (корпус LQFP144):
