Микроконтроллеры из семейства AT91 на основе ядра ARM® Thumb®

ATMEL

[ наличие на складе и цена по ссылке ]

так же микроконтроллеры

8051 Silicon Labs

AVR ATMEL

MSP430 Texas Instruments

LPC2000 Philips/NXP

Parallax P8X32A





Отличительные особенности:



Содержит процессор ARM7TDMI ARM Thumb

- Высокоэффективная 32-разрядная RISC-архитектура

- Высокоплотный набор 16-разрядных инструкций

- Лидер по соотношению производительность/потребление

- Встроенное ядро внутрисхемной эмуляции, поддержка отладочного коммуникационного канала



Внутренняя высокоскоростная флэш-память

- 256 кбайт, 1024 страницы по 256 байт (AT91SAM7S256)

- 128 кбайт, 512 страниц по 256 байт (AT91SAM7S128)

- 64 кбайт, 512 страниц по 128 байт (AT91SAM7S64)

- 32 кбайт, 256 страниц по 128 байт (AT91SAM7S321/32)

- однотактный доступ при частоте до 30 МГц при наихудших условиях

- буфер упреждающей выборки для оптимизации выполнения Thumb-инструкций на максимальной тактовой частоте

- длительность программирования страницы 6 мс, в т.ч. автоматическое стирание страницы, время полного стирания: 15 мс

- 10 тысяч циклов записи, сохранность данных в течение 10 лет, возможность блокировки секторов, бит защиты флэш-памяти

- интерфейс быстрого программирования флэш-памяти для высокосерийного производства



Внутреннее высокоскоростное статическое ОЗУ, однотактный доступ при максимальном быстродействии

- 64 кбайт (AT91SAM7S256)

- 32 кбайт (AT91SAM7S128)

- 16 кбайт (AT91SAM7S64)

- 8 кбайт (AT91SAM7S321/32)



Контроллер памяти (MC)

- Контроллер встроенной флэш-памяти, информирование об аварийном прекращении операции и детекция отклонений



Контроллер сброса (RSTC)

-сброс при подаче питания и сброс при снижении напряжения ниже откалиброванного на стадии производства порога

- обработка внешнего сигнала сброса и формирование информации об источнике сброса



Тактовый генератор (CKGR)

- маломощный RC-генератор, встроенный генератор 3..20 МГц и одна схема ФАПЧ



Контроллер управления потреблением (PMC)

- возможность программной оптимизации потребления путем снижения тактовой частоты до 500 Гц и перевода в режим холостого хода

- три программируемых внешних тактовых сигнала



Расширенный контроллер прерываний (AIC)

- индивидуально-маскируемые векторизованные источники прерываний с 8-уровнями приоритетов

- два (AT91SAM7S256/128/64/321) или одно (AT91SAM7S32) внешнее прерывание и один источник быстродействующего прерывания, защита от ложных прерываний



Блок отладки (DBGU)

- 2-проводной УАПП и поддержка прерывания по отладочному каналу, программируемое предотвращение доступа со стороны ВСЭ



Таймер периодических интервалов (PIT)

- 20-разрядный программируемый счетчик + 12-разрядный счетчик интервалов



Сторожевой таймер с оконной организацией (WDT)

- Программируемый счетчик, защищенный 12-разрядным ключом

- Формирует сигналы прерывания или сброса

- Счетчик может быть остановлен, когда процессор находится в состоянии отладки или режиме холостого хода



Таймер реального времени (RTT)

- 32-разрядный циклический счетчик с сигнализацией

- Работа от встроенного RC-генератора



Один контроллер параллельного ввода-вывода (PIOA)

- 32 (AT91SAM7S256/128/64/321) или 21 (AT91SAM7S32) программируемые линии ввода-вывода, мультиплексируемых с 2 периферийными устройствами ввода-вывода

- поддержка прерывания по изменению состояния на каждой линии ввода-вывода

- возможность раздельной программной конфигурации: открытый сток, подтягивающий резистор и синхронизированный выход



11 (AT91SAM7S256/128/64/321) или 9 (AT91SAM7S32) каналов контроллера прямого доступа к памяти (ПДП) периферийных устройств

Один полноскоростной порт устройства USB 2.0 (12 Мбит/сек) (за исключением AT91SAM7S32).

- встроенный трансивер, интегрированные конфигурируемые буферы FIFO размером 328 байт



Один синхронизированный последовательный контроллер (SSC)

- раздельные сигналы тактирования и синхронизации посылки для каждого приемника и передатчика

- поддержка аналогового интерфейса I?S, поддержка мультиплексирования с разделением по времени

- высокоскоростной непрерывный поток данных с 32-разрядным форматом данных



Два (AT91SAM7S256/128/64/321) или один (AT91SAM7S32) универсальный синхронный/асинхронный приемо-передатчик (УСАПП)

- раздельные генераторы скорости связи, инфракрасная модуляция/демодуляция IrDA

- поддержка смарт-карт ISO7816 T0/T1, аппаратное подтверждение установления связи, поддержка RS485

- кодер/декодер Манчестер-кода (AT91SAM7S256/128)

- полный модемный интерфейс у УСАПП1 (AT91SAM7S256/128/64/321)



Один последовательный интерфейс SPI с поддержкой ведущего/подчиненного режимов

- программируемая длина данных 8-16 бит, четыре выхода выбора микросхем



Один трехканальный (AT91SAM7S256/128/64/321) или два двухканальных (AT91SAM7S32) 16-разрядных таймер-счетчика (TC)

- Три (AT91SAM7S256/128/64/321) или один (AT91SAM7S32) входы/вход внешней синхронизации, две линии ввода-вывода общего назначения на каждый канал

- Два ШИМ-генератора, режим захвата, прямой/обратный счет



Один четырехканальный 16-разрядный ШИМ-контроллер (PWMC)

Один двухпроводной интерфейс (TWI)

- поддержка только ведущего режима, поддерживаются все двухпроводные последовательные ЭСППЗУ компании Atmel



Один 8-канальный 10-разрядный аналогово-цифровой преобразователь, четыре канала мультиплексированы с цифровым вводом-выводом

Загрузочный помощник SAM-BA™

- загрузочная программа по умолчанию

- интерфейс с графическим пользовательским интерфейсом SAM-BA



Граничное сканирование в соответствии со стандартом IEEE 1149.1 JTAG на всех цифровых линиях ввода-вывода

Ввод-вывод, совместимый 5В-ыми уровнями, в т.ч. 4 сильноточных выхода с нагрузочной способностью каждого до 16 мА

Источники питания

- Встроенный стабилизатор 1.8В/100 мА для питания ядра и внешних компонентов

- Питания линий ввода-вывода 3.3В или 1.8В (VDDIO), отдельное питание 3.3В флэш-памяти VDDFLASH

- Напряжение питания ядра VDD=1.8В с учетом работы детектора снижения питания



Полностью статическая работа в диапазоне частот до 55 МГц при наихудших рабочих условиях (напряжение питания 1.65В и температура +85°C)

Выпускается в 64-выводных (AT91SAM7S256/128/64/321) и 48-выводных (AT91SAM7S32) экологически безопасных корпусах LQFP

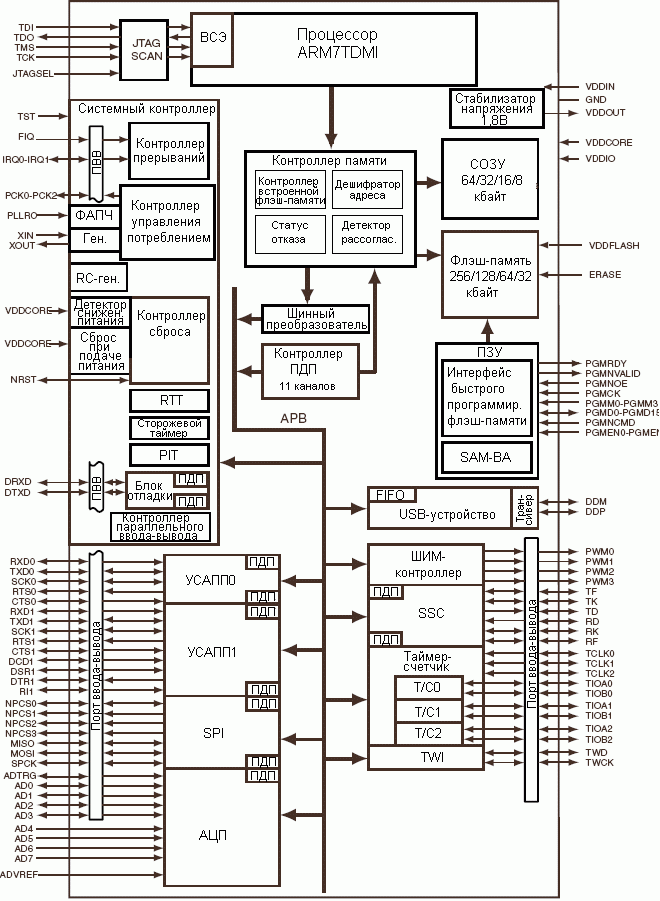

Структурная схема AT91SAM7S256/128/64/321:

Структурная схема AT91SAM7S256/128/64/321

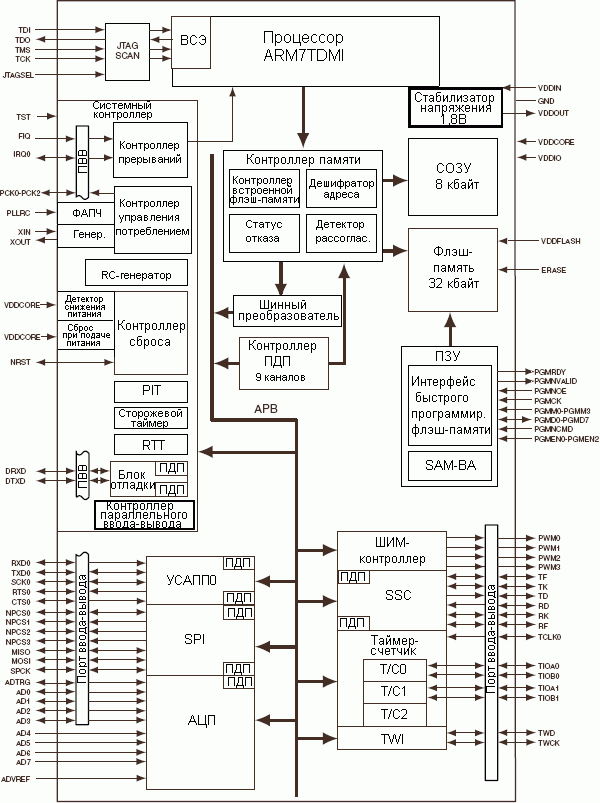

Структурная схема AT91SAM7S32:

Структурная схема AT91SAM7S32

Общее описание:

AT91SAM7S - серия флэш-микроконтроллеров с малым количеством выводов, выполненных на основе 32-разрядного процессора ARM с архитектурой RISC. Они содержат высокобыстродействующие флэш-память и статическое ОЗУ, большой набор периферийных устройств, в т.ч. порт устройства USB 2.0 (за исключением AT91SAM7S32) и полный набор системных функций минимизируют число внешних компонентов. Микроконтроллеры идеальны для перевода существующих приложений на основе 8-разрядных микроконтроллеров к 32-разрядной архитектуре с целью улучшения рабочих характеристик и расширения памяти.

Встроенная флэш-память может программироваться внутрисистемно через интерфейс JTAG-ICE или через параллельный интерфейс с помощью производственного программатора, что выполняется перед монтажом на плату. Встроенные биты блокировки и бит защиты позволяют защитить прошивку микроконтроллера от несанкционированной перезаписи или хищения.

В состав системного контроллера микроконтроллеров AT91SAM7S входит контроллер сброса, который управляет последовательностью действий при подаче питания микроконтроллера и всей системы. Контроль за корректностью работы микроконтроллера выполняют детектор снижения напряжения питания и сторожевой таймер, тактируемый встроенным RC-генератором.

AT91SAM7S - серия микроконтроллеров общего назначения. Интегрирование порта USB-устройства делает привлекательным применение данных микроконтроллеров в периферийных устройствах, требующих подключение к ПК или сотовому телефону. Привлекательная стоимость и высокая степень интеграции микроконтроллеров позволяет их использовать в чувствительных к стоимости приложениях с высокой серийностью.

Микроконтроллеры AT91SAM7S256, AT91SAM7S128, AT91SAM7S64, AT91SAM7S321 и AT91SAM7S32 отличаются размером памяти, набором периферийных устройств и корпусами (см. информацию для заказа).

За исключением AT91SAM7S32, все остальные микроконтроллеры AT91SAM7S совместимы по посадочному месту и расположению выводов.

Информация для заказа:

Наименование

Корпус

Версия кода ПЗУ

Температурный диапазон

Флэш-память, кбайт

СОЗУ, кбайт

Порт USB-устройства

Кол. источников внешних прерываний

Кол. каналов ПДП

Кол. линий ввода-вывода

УСАПП

Кол. каналов таймеров-счетчиков

AT91SAM7S256-AU-001

LQFP64

001

Промышленный
(-40°С..+85°С)

256

64

1

2

11

32

2(1)(2)

3

AT91SAM7S128-AU-001

LQFP64

001

Промышленный
(-40°С..+85°С)

128

32

1

2

11

32

2(1)(2)

3

AT91SAM7S64-AU-001

LQFP64

001

Промышленный
(-40°С..+85°С)

64

16

1

2

11

32

2(2)

3

AT91SAM7S321-AU-001

LQFP64

001

Промышленный
(-40°С..+85°С)

32

8

1

2

11

32

2(2)

3

AT91SAM7S32-AU-001

LQFP48

001

Промышленный
(-40°С..+85°С)

32

8

-

1

9

21

1

2
