*-включая сторожевой таймер и часы реального времени


Особенности:

• 16/32-разр. микроконтроллер ARM7TDMI-S в корпусе LQFP64.

• Встроенное статическое ОЗУ от 8 до 40 кБ.

• Встроенная 32/64/128/256/512 кБ программная Flash память. 128-разрядный интерфейс/акселератор позволяет работать на частоте 60 МГц.

• Возможность программирования внутри системы (ISP) и внутри приложения (IAP) при помощи встроенной программы-загрузчика. Время программирования одной 256 байтной линии Flash памяти 1 мс. Стирание одного сектора или всей памяти за 400 мс.

• Векторный контроллер прерываний с перестраиваемыми приоритетами и адресами векторов прерывания.

• Встроенный интерфейс ICE-RT позволяет реализовать точки останова и ожидания. Подпрограммы обработки прерываний могут продолжать выполнение, пока основная программа находится в отладке через имеющуюся в микроконтроллере программу RealMonitor™.

• USB 2.0 Full-speed контроллер с 2 кБ буферного ОЗУ. В LPC2146/48 доступ к 8 кБ блоку ОЗУ для USB осуществляется через контроллер прямого доступа к памяти (DMA).

• Последовательные интерфейсы:

  • два UART (16C550)

  • два высокоскоростных I²C (400 кбит/с)

  • SPI и SSP

• Один (LPC2141/42) или два (LPC2144/46/48) 10-разрядныx АЦП с 6/14-ю входными каналами и временем преобразования менее 2.44 мкс/канал.

• Одиночный 10-разрядный ЦАП (LPC2142/44/46/48).

• Два 32-разрядных таймера (4 канал захвата - 4 сравнения), модуль ШИМ (6 выходов), сторожевой таймер.

• Мало-потребляющие часы реального времени с независимым питанием и отдельным входом тактирования 32 КГц.

• До сорока пяти линий портов ввода - вывода общего применения, совместимых с 5 В логикой, в миниатюрном 64 контактном LQFP корпусе. Из них 21 вывод может быть входами внешнего прерывания.

• Максимальная тактовая частота 60 МГц, вырабатываемая встроенным генератором ФАПЧ с временем стабилизации 100 мкс.

• Встроенный генератор, работающий с внешним кварцем, имеющий рабочий частотный диапазон от 1 МГц до 25 МГц.

• Два экономичных режима – ждущий и пониженного потребления энергии.

• Индивидуальное включение/отключение периферийных модулей для оптимизации потребления.

• Запуск из дежурного режима сигналом внешнего прерывания или по прерыванию модуля детектора уровня питания (BOD).

• Единое питание с сигналом сброса по включению питания (POR) и модуля детектора уровня питания (BOD).

  • Питание ядра микропроцессора  от 3,0 до 3,6 В (3,3 В ± 10%) с устойчивостью к напряжению +5 В.

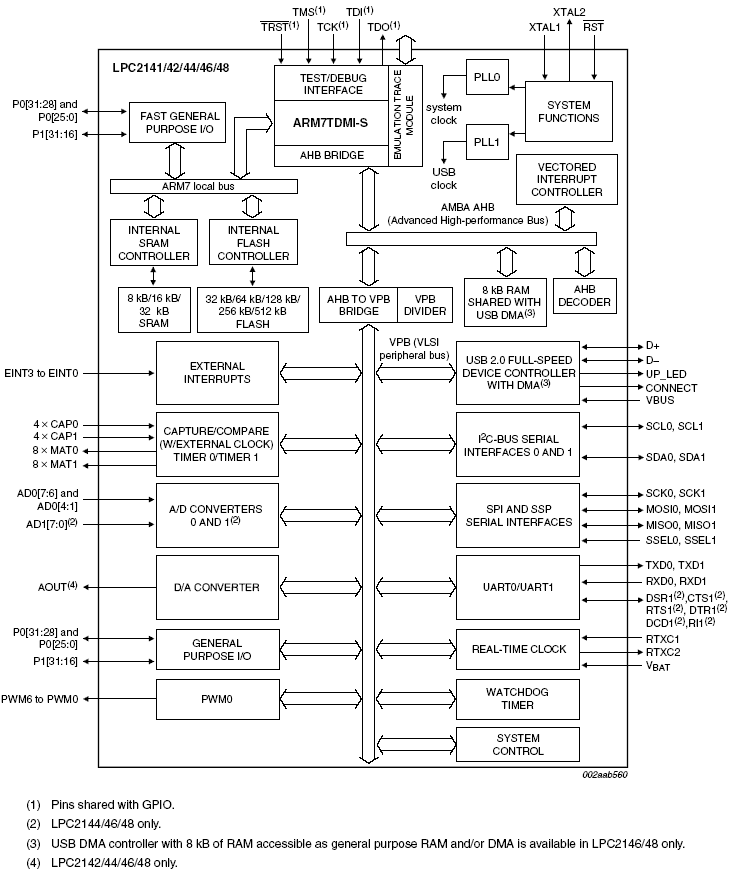

Архитектура LPC2141/LPC2142/LPC2144/LPC2146/LPC2148:

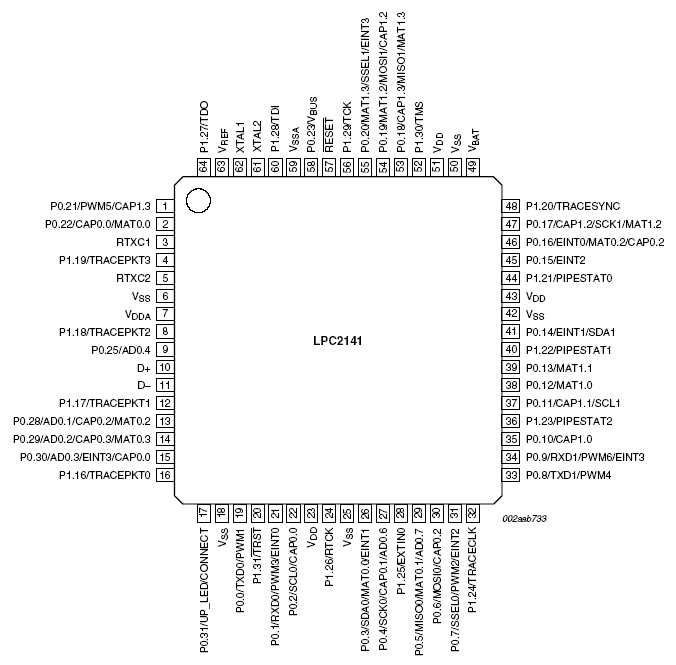

Назначение выводов LPC2141:

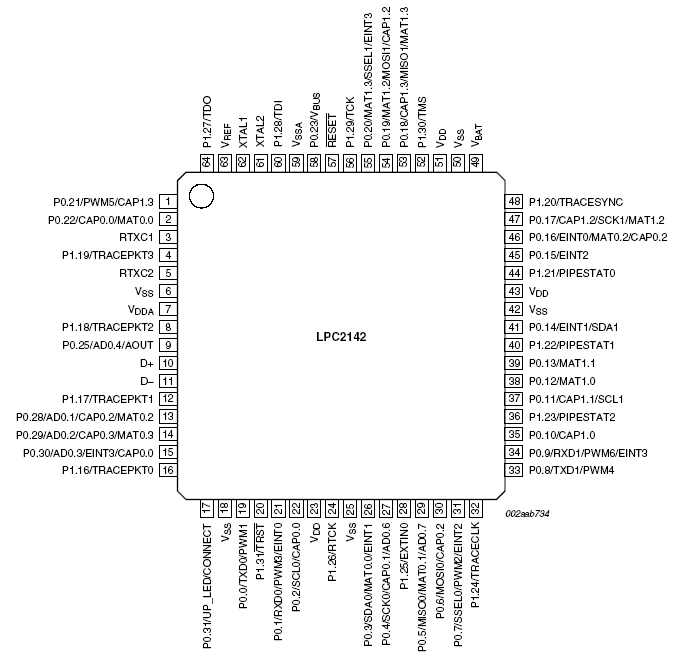

Назначение выводов LPC2142:

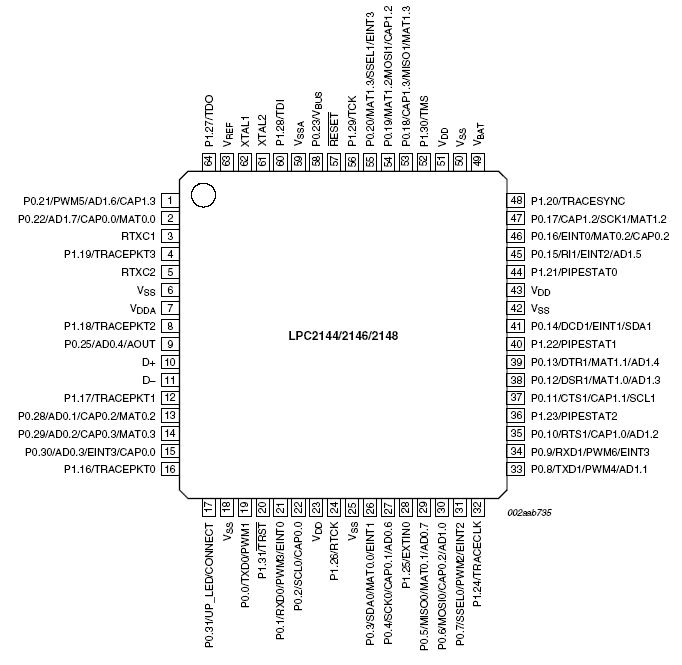

Назначение выводов LPC2144/LPC2146/LPC2148:
