Микроконтроллеры PHILIPS >> Семейство LPC2000


Семейство LPC2000 - серия 16/32-разрядных микроконтроллеров на основе ядра ARM7TDMI-S

PHILIPS

NXP

[ наличие на складе и цена по ссылке ]

так же микроконтроллеры

8051 Silicon Labs

AVR ATMEL

ARM ATMEL

MSP430 Texas Instruments













Параметры

LPC2101

LPC2102

LPC2103

Flash

8K

16K

32K

RAM

2K

4K

8K

АЦП

8-ch ADC10

8-ch ADC10

8-ch ADC10

Таймеры/каналов захвата-сравнения

2(32bit)/7+7
2(16bit)/7+3

2(32bit)/7+7
2(16bit)/7+3

2(32bit)/7+7
2(16bit)/7+3

UART

2

2

2

I2C

2

2

2

SPI

2

2

2

Количество таймеров*

6

6

6

Максимальная частота МГц

70

70

70



*-включая сторожевой таймер и часы реального времени


Особенности:

  • 16/32 битный ARM7TDMI-S микропроцессор.

  • Встроенное 2/4/8 кБ статическое ОЗУ.

  • Встроенная 8/16/32 кБ программная Flash память. 128 битный интерфейс/акселератор, способные работать в высокоскоростном режиме с тактовой частотой 70 МГц.

  • Возможность программирования внутри системы (ISP) и внутри приложения (IAP) при помощи встроенной программы-загрузчика. Время программирования одной 256 байтной линии Flash памяти 1 мс. Стирание одного сектора или всей памяти за 100 мс.

  • Векторный контроллер прерываний с перестраиваемыми приоритетами и адресами векторов прерывания.

  • Интерфейс EmbeddedICE-RT активизации точек останова и точек просмотра. Подпрограмма обработки прерывания может продолжать выполняться, в то время как основной программный модуль отлаживается встроенной программой RealMonitor.

  • Последовательные интерфейсы:

      • два UART (16C550)

      • два высокоскоростных I2C (400 кбит/с)

      • SPI и SSP

  • 10-разрядный АЦП с 8-ю входными каналами и временем преобразования менее 2.44 мкс/канал.

  • Два 32-разрядных таймера (7 каналов захвата/сравнения), два 16-разрядных таймера (7 каналов захвата/3 канала сравнения), сторожевой таймер.

  • Мало-потребляющие часы реального времени с независимым питанием и отдельным входом тактирования 32 КГц.

  • До тридцати двух линий портов ввода - вывода общего применения, совместимых с 5 В логикой, в миниатюрном 7х7 мм 48 контактном LQFP и 44 контактном PLCC (только LPC2103) корпусе.

  • Встроенная система ФАПЧ позволяет обеспечить максимальную частоту тактовых импульсов ЦП 70 МГц, входной частотой от 10 МГц до 25 МГц и вуременем стабилизации от 100 мкс.

  • Встроенный генератор, работающий с внешним кварцем, имеющий рабочий частотный диапазон от 1 МГц до 25 МГц.

  • Три режима пониженного потребления: ждущий режим , режим пониженного потребления энергии с работающими часами реального времени и режим пониженного потребления энергии.

  • Индивидуальное включение/отключение периферийных модулей для оптимизации потребления.

  • Запуск из дежурного режима сигналом внешнего прерывания или часами реального времени.

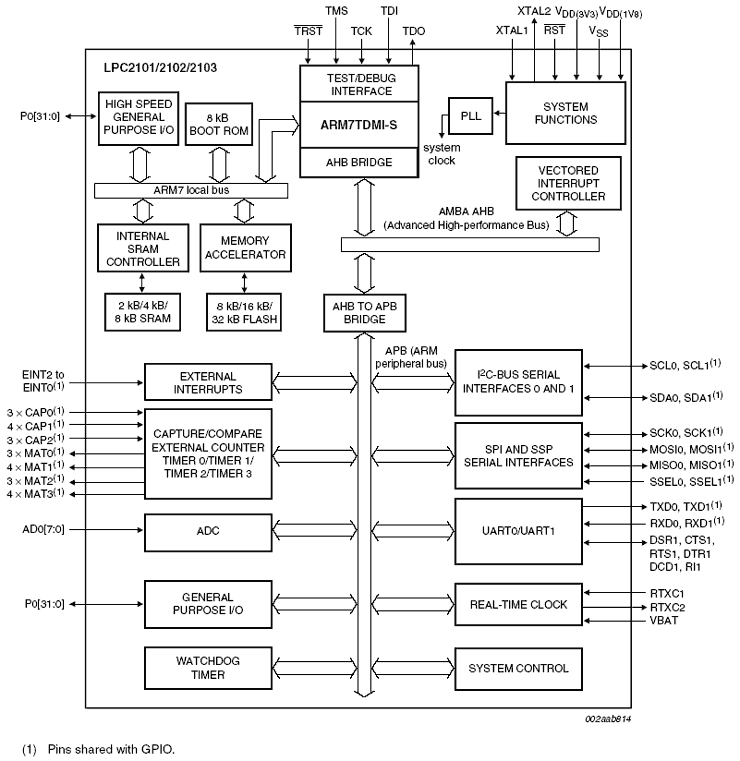

Архитектура LPC2101/LPC2102/LPC2103:

 Архитектура LPC2101/2102/2103

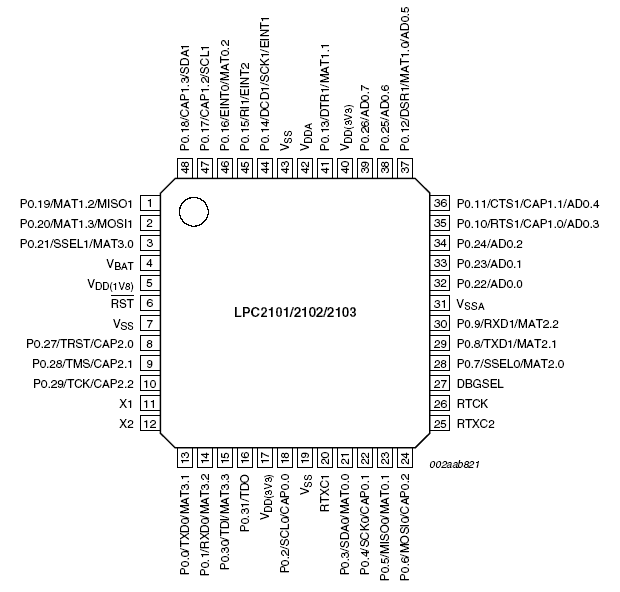

Расположение выводов LPC2101/LPC2103/LPC2103 (корпус LQFP48):



Расположение выводов LPC2101/LPC2103/LPC2103 (корпус LQFP48)

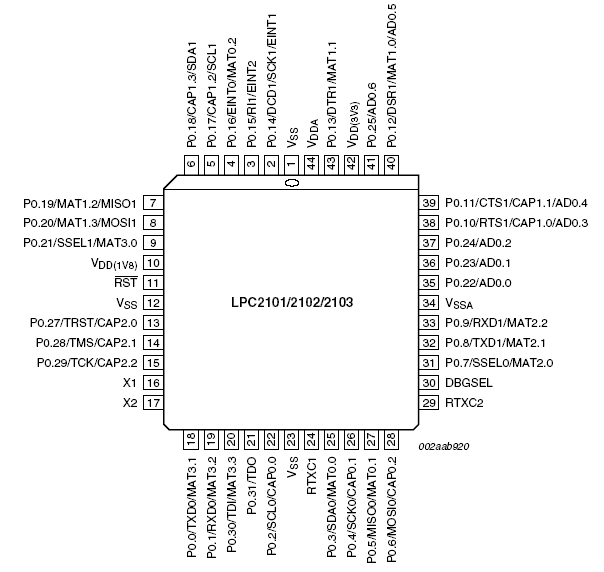

Расположение выводов LPC2103 (корпус PLCC44):

Расположение выводов LPC2103 (корпус PLCC44)
