Индуктивные датчики
положения
Компания Autonic's Corporation (Южная Корея), основанная в 1977 году, на сегодняшний день
является маркой мирового класса по производству разнообразных
контроллеров, датчиков и приводных систем для промышленной автоматизации. |
| |
Типичное применение индуктивных датчиков в промышленной
автоматизации аналогично конечным выключателям (или ограничителей).
Катушка индуктивности в корпусе датчика образует переменное магнитное поле
на фронтальной части корпуса. При вхождении металлического объекта в зону
действия поля изменяется амплитуда колебаний контура и происходит
срабатывание датчика, т.е. изменение его выходного сигнала. Т.к.
индуктивные датчики срабатывают только на металлические объекты, они
нечувствительны к различного рода помехам: посторонним предметам, рукам
оператора, внешним загрязнениям.
|
другие датчики |
Индуктивные датчики SICK представлены несколькими
линейками:
- IM миниатюрные датчики с резьбой М4 и
М5 в прочном корпусе из нержавеющей стали
- IM стандартные датчики в корпусах М08...М30 на
расстояние срабатывания 1.5...20 мм
- серия Triplex с расширенным диапазоном сканирования
- IQ датчики с прямоугольных корпусах (миниатюрные и
стандартные), расстояние до 60 мм
- IH цилиндрические датчики (нерезьбовые) с диаметром от
3 мм и выше в металлических и пластиковых корпусах
- IMF датчики для пищевой промышленности
- INOX серия в полностью металлических корпусах для
тяжелых условий эксплуатации IP68/IP69K
- IME недорогие датчики с унифицированными рабочими
характеристиками
- IM EX датчики для применения во взрывоопасных средах
Индуктивные датчики выпускаются в корпусах для двух
видов монтажа:
|
 |
 |
| монтаж заподлицо |
монтаж внешний |
Следует учитывать, что датчики с монтажом заподлицо всегда
будут иметь меньший диапазон срабатывания, несмотря на одинаковые
габаритные размеры корпусов.
|
|
 |
|
Интерфейс DC 2 wire
|
Серия |
Форма |
Диапазон
сканирования (макс.) |
Состояние
выхода |
Напряжение питания
|
Подключение
|
Док-ция |
Купить |
|
IM12 |
M12x1 |
2/4 мм |
НЗ/НО |
DC 10...30 В |
М12*4 pin, кабель |
 |
 |
|
IM18 |
M18x1 |
5/8 мм |
НО |
DC 10...30 В |
М12*4 pin, кабель |
|
|
|
IM30 |
M30x1.5 |
10/15 мм |
НО |
DC 10...30 В |
М12*4 pin, кабель |
|
|
|

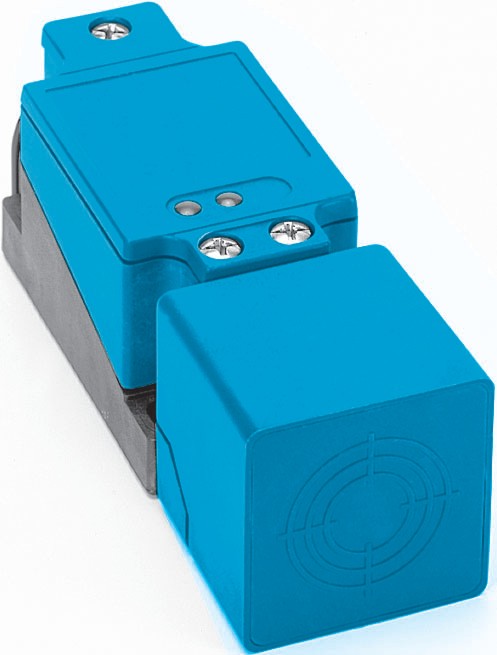

IQ40 |
40x40x118 мм |
15 мм |
програм. |
DC 5...60 В |
каб.ввод M20 x 1.5 |
|
|
Интерфейс DC 3 wire
| Серия |
Форма |
Диапазон сканирования
(макс.) |
Состояние выхода
|
Напряжение питания
|
Подключение
|
Док-ция |
Купить |
|
Миниатюрные индуктивные датчики
|
| IM04 |
M4x0.5
|
0.6 мм
|
НО PNP/NPN
|
DC 10...30 В
|
кабель |
|
|
| IM05 |
M5x0.5 |
0.8 мм
|
НО/НЗ PNP/NPN |
DC 10...30 В |
М8*3 pin, кабель
|
|
|
| IH03 |
D3 |
0.3 мм
|
НО PNP/NPN |
DC 10...30 В |
кабель |
|
|
| IH04 |
D4 |
0.8 мм
|
НО PNP/NPN
|
DC 10...30 В |
М8*3 pin, кабель
|
|
|
| IH06 |
D6.5 |
1.5 мм
|
НО PNP/NPN
|
DC 10...30 В
|
М8*3 pin, кабель
|
|
|
|
Стандартные индуктивные датчики
|
| IM08 |
M8x1
|
1.5/2.5 мм
|
НО/НЗ PNP/NPN |
DC 10...30 В
|
М8*3 pin, М12*4 pin, кабель |
|
|
| IME08 |
M8x1
|
1.5/2.5 мм
|
НО/НЗ PNP/NPN
|
DC 10...30 В |
М8*3 pin, кабель |
|
|
| IM12 |
M12x1 |
2/4 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М8*3 pin, М12*4 pin, кабель |
|
|
| IME12 |
M12x1 |
2/4 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IM18 |
M18x1 |
5/8 мм
|
НО/НЗ PNP/NPN |
DC 10...30 В
|
М12*4 pin, кабель |
|
|
| IME18 |
M18x1 |
5/8 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IM30 |
M30x1.5 |
10/15 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IME30 |
M30x1.5 |
10/15 мм
|
НО/НЗ PNP/NPN |
DC 10...30 В
|
М12*4 pin, кабель |
|
|
|
Стандартные датчики с расширенным диапазоном
|
| IM08 |
M8x1 |
2/4 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М8*3 pin, кабель |
|
|
| IME08 |
M8x1 |
2/4 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М8*3 pin, кабель |
|
|
| IM12 |
M12x1 |
4/8 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IME12 |
M12x1 |
4/8 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IM18 |
M18x1 |
8/12 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IME18 |
M18x1 |
8/12 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IM30 |
M30x1.5 |
15/20 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IME30 |
M30x1.5 |
15/20 мм |
НО/НЗ PNP/NPN |
DC 10...30 В
|
М12*4 pin, кабель |
|
|
| IH06 |
D6.5 |
2/4 мм |
НО PNP/NPN |
DC 10...30 В |
М8*3 pin, кабель |
|
|
|
Датчики с укороченной длиной корпуса
|
| IM08 |
M8x1 |
1.5 мм |
НО PNP/NPN |
DC 10...30 В |
М8*3 pin, кабель |
|
|
| IME08 |
M8x1 |
1.5/2.5 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М8*3 pin, кабель |
|
|
| IM12 |
M12x1 |
2/4 мм |
НО PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IME12 |
M12x1 |
2/4 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IM18 |
M18x1 |
5/8 мм |
НО PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IME18 |
M18x1 |
5/8 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IM30 |
M30x1.5 |
10/15 мм |
НО PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IME30 |
M30x1.5 |
10/15 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
|
Укороченные датчики с расширенным диапазоном
|
| IM08 |
M8x1
|
2/4 мм
|
НО/НЗ PNP/NPN |
DC 10...30 В |
М8*3 pin, кабель |
|
|
| IME08 |
M8x1 |
2/4 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М8*3 pin, кабель |
|
|
| IM12 |
M12x1 |
4/8 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IME12 |
M12x1 |
4/8 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IME30 |
M30x1.5 |
15/20 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IH06 |
D6.5 |
2/4 мм |
НО/НЗ PNP/NPN |
DC 10...30 В |
М8*3 pin, кабель |
|
|
|
Датчики с утроенным диапазоном
|
| IM08 |
M8x1
|
3/6 мм
|
НО PNP/NPN |
DC 10...30 В |
М8*3 pin, кабель |
|
|
| IM12 |
M12x1 |
6/10 мм
|
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IM18 |
M18x1 |
12/20 мм
|
НО PNP
|
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IM30 |
M30x1.5 |
22/40 мм
|
НО PNP/NPN |
DC 10...30 В |
М12*4 pin, кабель |
|
|
|
Датчики с утроенным диапазоном в укороченном корпусе
|
| IM18 |
M18x1 |
12 мм
|
НО PNP |
DC 10...30 В |
М12*4 pin |
|
|
| IM30 |
M30x1.5 |
22 мм
|
НО/НЗ PNP |
DC 10...30 В |
М12*4 pin |
|
|
|
Индуктивные датчики INOX
|
| IM12 |
M12x1 |
6/10 мм
|
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin |
|
|
| IM18 |
M18x1 |
10/20 мм
|
НО/НЗ PNP/NPN |
DC 10...30 В |
М12*4 pin |
|
|
| IM30 |
M30x1.5 |
20/40 мм
|
НО PNP/NPN |
DC 10...30 В |
М12*4 pin |
|
|
|
Датчики в прямоугольном корпусе
|
| IQ05 |
5x5x25 мм
|
0.8 мм
|
НО PNP/NPN |
DC 10...30 В |
кабель |
|
|
| IQ08 |
8x8x40/49 мм
|
2/4 мм
|
НО PNP/NPN |
DC 10...30 В |
М8*3 pin, кабель |
|
|
| IQ10 |
10x16x28/37 мм |
3/6 мм
|
НО/НЗ PNP/NPN |
DC 10...30 В |
М8*3 pin, кабель |
|
|
| IQ12 |
12x26x40/49 мм
|
3/6 мм
|
НО PNP/NPN |
DC 10...30 В |
М8*3 pin, кабель |
|
|
| IQ40 |
40x40x121/66 мм
|
15/20 мм
|
PNP програм. |
DC 10...30 В |
каб.ввод M20 x 1.5 |
|
|
| IQ80 |
80x40x105 мм
|
60 мм
|
PNP програм. |
DC 10...30 В |
каб.ввод M20 x 1.5 |
|
|
Интерфейс DC 4 wire
|
Серия |
Форма |
Диапазон сканирования
(макс.) |
Состояние выхода
|
Напряжение питания
|
Подключение
|
Док-ция |
Купить |
| IM12 |
цилиндр. M12 x 1 |
2/4/8 мм |
комплиментарный, конфигурир. PNP/NPN
|
DC 10...30 В |
М12*4 pin, кабель |
|
|
| IM18 |
цилиндр. M18 x 1 |
5/8/12 мм |
комплиментарный, конфигурир. PNP/NPN
|
DC 10...30 В |
М12*4 pin, кабель |
|
|

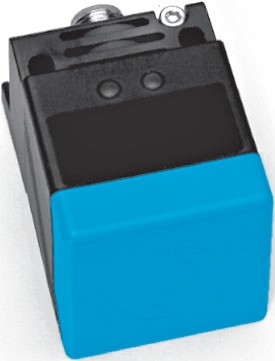

| IQ40 |
40x40x62 мм |
15/20/30/35 мм |
PNP комплим. |
DC 10...30 В |
М12*4 pin, каб.ввод M20 x 1.5 |
|
|
Интерфейс AC/DC 2-wire
|
Серия |
Форма |
Диапазон сканирования
(макс.) |
Состояние выхода
|
Напряжение питания
|
Подключение
|
Док-ция |
Купить |
|
IM18 |
цилиндр. M18 x 1 |
5/8 мм |
НЗ/НО |
AC/DC 20...250 В |
кабель |
|
|
|
IM30 |
цилиндр. M30 x 1.5 |
10/15 мм |
НЗ/НО |
AC/DC 20...250 В |
кабель |
|
|
|
IH20 |
D20 мм |
10 мм |
НО |
AC/DC 20...250 В |
кабель |
|
|
|
IH34 |
D34 мм |
30 мм |
НЗ/НО |
AC/DC 20...250 В |
кабель |
|
|
|
IQ40 |
40х40х121 мм |
15/20 мм |
програм. |
AC/DC 20...250 В |
каб.ввод M20 x 1.5 |
|
|
|
IQ80 |
80х40х105 мм |
60 мм |
програм. |
AC/DC 20...250 В |
каб.ввод M20 x 1.5 |
|
|
Интерфейс AC 2-wire
|
Серия |
Форма |
Диапазон сканирования
(макс.) |
Состояние выхода
|
Напряжение питания
|
Подключение
|
Док-ция |
Купить |
|
IM12 |
цилиндр. M12 x 1 |
2/4 мм |
НЗ/НО |
AC 20...250 В |
кабель |
|
|
|
IQ40 |
40x40x118 мм |
15 мм |
програм. |
AC 20...253 В |
каб.ввод M20 x 1.5 |
|
|
Интерфейс NAMUR
|
Серия |
Форма |
Диапазон сканирования
(макс.) |
Состояние выхода
|
Напряжение питания
|
Подключение
|
Док-ция |
Купить |
|
IM08 |
цилиндр. M8 x 1 |
1 мм |
NAMUR |
DC 5...25 В |
кабель |
|
|
|
IM12 |
цилиндр. M12 x 1 |
2/4 мм |
NAMUR |
DC 5...25 В |
кабель |
|
|
|
IM18 |
цилиндр. M18 x 1 |
5/8 мм |
NAMUR |
DC 5...25 В |
кабель |
|
|
|
IM30 |
цилиндр. M18 x 1.5 |
10/15 мм |
NAMUR |
DC 5...25 В |
кабель |
|
|
|
|
Поставляемые компоненты
|
