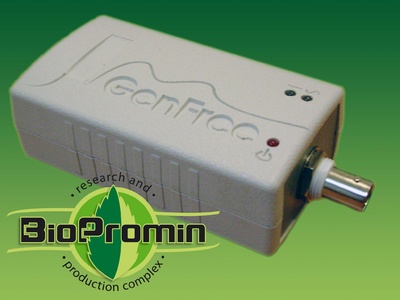

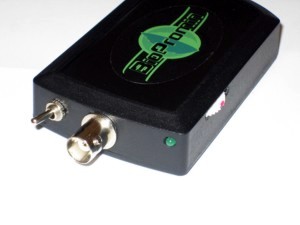

Представляет собой программно-аппаратный комплекс,
позволяющий получить на выходе устройства импульсы заданной формы и
частоты следования.

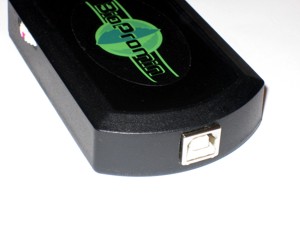

Аппаратная часть (устройство) взаимодействует с программным
обеспечением по USB интерфейсу. Все работы, связанные с заданием
параметров сигнала (прорисовка формы сигнала, установка частоты, старт
и стоп генерации) осуществляется в программной части.

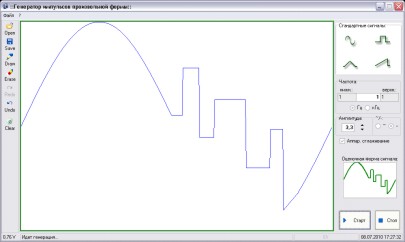

При этом порядок работы с программным обеспечением следующий:
а) нарисовать ориентировочную форму сигнала;
б) скорректировать форму (1 клик мышкой);

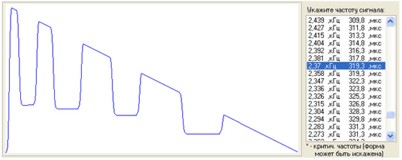

в) выбрать частоту следования и оценить форму сигнала с учетом
выбранной частоты (2 клика мышкой);
г) загрузить данные в устройство (1 клик мышкой).

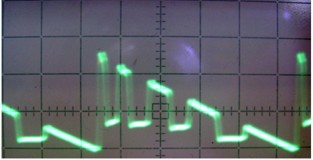

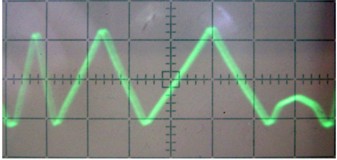

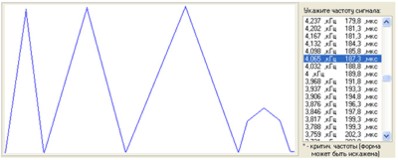

Ниже приведены осциллограммы формы импульсов заданных в программе и
полученных на выходе устройства:
Основные технические характеристики:
Диапазон генерируемых частот:…………………………….2кГц – 83,3 кГц (шаг
дискретен, и обратно пропорционален частоте);
Напряжение питания:……………………………….……………5В (от USB-порта);
Габаритные размеры:…………………………………………………105х57х20 мм;
Масса устройства:…………………………………………………….не более 100 г.
