Edison
Edixeon KLC8 — суперяркие осветительные светодиоды повышенной мощности
на основе кристаллов Cree
Компания
Cree – мировой лидер в производстве высокоэффективных
кристаллов светодиодов. Светодиоды Edison Edixeon KLC8 представляют
собой серию светодиодов повышенной мощности, выпускаемых в стандартных
для осветительных светодиодов корпусах диаметром 8 мм. Светодиоды этой
серии способны работать при токе питания 350 или 700 мА (в зависимости
от модели), обеспечивая световой поток до 160 лм (при потребляемой
мощности 3 Вт).
Основные
достоинства кристаллов Cree: электрические соединения одним
проводником, низкое прямое напряжение, сверхнизкая концентрация
дефектов кристалла, низкое тепловыделение, высокая устойчивость к
электростатическим напряжениям, высокая надежность.
Общие характеристики:
Максимальный прямой ток: 700 мА;
Прямое
напряжение: макс. 16 В;
Обратное
напряжение: макс. 5 В;
Температура перехода: макс. 140°;
Диапазон
рабочих температур: -30…110°C;
Температура хранения: -40…120°C;
Светодиоды серии KLC8
пригодны для пайки методом оплавления припоя.
Для поддержания оптимальной температуры p-n-перехода рекомендуется
использовать схемы регулировки тока питания.
Светодиоды на предназначены для работы при токе питания
изменяющейся полярности.
*** — последняя
цифра обозначения модели может изменяться в
зависимости от модификации светодиода;
При увеличении тока
питания до 1000 мА возможно увеличение светового
потока или мощности излучения приблизительно на
30%. При работе в этом режиме температура
полупроводникового перехода не должна превышать
85°C. Возможность использования светодиодов при
повышенном токе питания следует проверить для
каждого конкретного случая.
Обратите
внимание:
-
металлическая теплопроводящая площадка в нижней части светодиода не
является электрически нейтральной, следует обеспечить электрическую
изоляцию светодиодов от общего радиатора и других проводящих
конструкций;
- для питания
светодиодов рекомендуется использовать стабилизированные источники
тока;
- из-за
активного выделения тепла, для обеспечения оптимального режима работы
светодиода необходимо использовать радиатор.
Чертежи

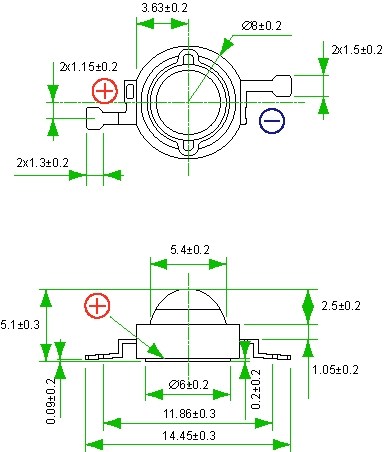

исполнение Emitter, диаграмма направленности по
Ламберту;

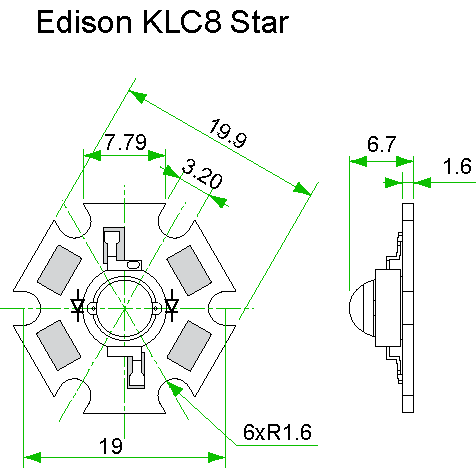

исполнение Star, диаграмма направленности по
Ламберту;
