 YS-1100U – радиомодуль 433МГц со встроенным протоколом [ цена ]

Компоненты
беспроводной связи

так доступны варианты YS-1100U RS485 , YS-1100U TTL

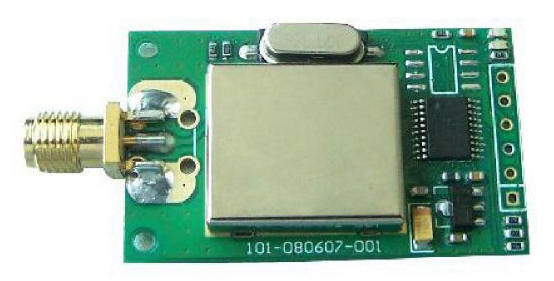

YS-1100U – законченный радиомодуль работает в диапазоне 433МГц и позволяет организовать беспроводную передачу данных на расстоянии до 500 метров между двумя устройствами с RS-232 интерфейсом. Благодаря встроенному, уже запрограммированному микроконтроллеру NXP радиомодуль YS-1100U может передавать данные в «прозрачном» режиме на одном из 16 частотных каналов. В качестве радиотрансивера применен приемопередатчик CC1100 (Texas Instrumennts). Большая выходная мощность (17дБм) и высокая чувствительность  (-112дБм) позволяют обеспечить надежную передачу данных даже в промышленных условиях.
Для конфигурации модуля предусмотрена бесплатная утилита для ПК, которая позволяет задать рабочий частотный канал, параметры интерфейса RS-232 и оптимальную скорость передачи данных в радиоканале. К несомненным достоинствам модуля можно отнести широкий температурный диапазон и возможность работы по интерфейсу RS-485 (опция). Стандартный SMA-разъем позволяет использовать антенну любого типа – штыревую, на магнитном основании или направленную антенну с большим усилением для получения дальности связи до нескольких километров. Радиочастотный модуль YS-1100U предназначен для применения в различных системах малого радиуса действия с двухсторонней передачей данных в безлицензионном диапазоне частот 433МГц.

Скачать программное обеспечение ...

Отличительные особенности:

• диапазон частот, МГц: 425,250...440,250 (16 каналов);

• дальность связи: ≤ 500м (скорость передачи данных - 1200бит/сек.BER=103);

• чувствительность, дБм: -108 (при 9600бит/сек)
  -112 (при 1200бит/сек);

• макс. выходная мощность, дБм: ≤17 (50мВт);

• интерфейс: RS-232, 1,2…115кбит/сек, 8N1, 8E1, 8O1
  (RS-485/UART, USB – под заказ);

• антенный разъем: SMA, 50Ом;

• напряжение питания: 3,3В...5,5В;

• температурный диапазон: -35°C...+75°С;

• размеры: 47х24х6мм.

Области применения: АСКУЭ, системы промышленной телеметрии, беспроводные информационные табло, системы охраны и безопасности.
