IRU1502-33

Микромощный линейный стабилизатор напряжения с малым падением на ток нагрузки до 1 А

Отличительные особенности:

• Входное напряжение, не более – 6 В
• Ток нагрузки, не более – 1А
• Выходное напряжение – 3,3 В
• Стабильная работа с керамическими конденсаторами
• Миниатюрный 6-выводный корпус типа MLPM
• Гарантированное падение напряжения менее 1В при токе нагрузки 1А
• Малое время реакции на переходные процессы в нагрузке и входном напряжении
• Сверхмалое собственное энергопотребление
• Ограничение выходного тока
• Встроенная защита от перегрева

Применение:

• Высокоэффективные линейные стабилизаторы напряжения
• Жесткие диски, CD-ROM и DVD-приводы
• Кабельные и ADSL модемы.

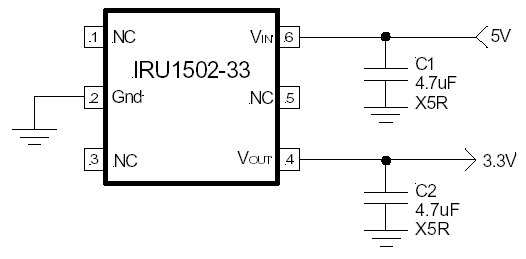

Типовая схема включения IRU1502-33:

Расположение выводов IRU1502-33:

Общее описание:

IRU1502-33 – это линейный стабилизатор напряжения с малым падением на регулирующем элементе технологии p-МОП, который может отдавать в нагрузку в долговременном режиме ток до 1 А во всем диапазоне допустимых входных напряжений и температуры окружающей среды. IRU1502-33 стабильно работает с керамическими конденсаторами малой емкости, что гарантирует малый уровень шумов в выходном напряжении, улучшает время реакции стабилизатора на изменение внешних условий и снижает размеры и площадь стабилизатора на печатной плате.

Микросхема IRU1502-33 имеет сверхнизкий уровень собственных шумов, быстрый запуск и превосходную реакцию на колебания входного напряжения и величины нагрузки (около 1А/мкс). Имеется источник опорного напряжения с точностью ±2% во всем диапазоне входных напряжений, нагрузочных токов и температуры окружающей среды (0 – 120°С). При этом собственный потребляемый ток не превышает 650 мкА во всем диапазоне нагрузочных токов. Также новый стабилизатор имеет встроенную защиту – как от токовой перегрузки, так и от перегрева.
