IRU1206, IRU1207, IRU1208, IRU1209

1А регулируемый/фиксированный стабилизатор положительного напряжения с очень малым падением

Отличительные особенности:

• Малое падение напряжения (500 мВ при 1А)
• 1% источник опорного напряжения
• Малый ток потребления
• Ток потребления в режиме выключения 10мкА (IRU1207,IRU1208)
• Быстрый переходной процесс
• Ограничитель тока и тепловая защита
• Выход флага ошибки (IRU1207,IRU1208)
• Совместимость выводов с MIC39100/101/102

Области применения:

• Источники питания 2.5В с 3.3В входом для интегральных схем нового поколения
• Компьютерные материнские платы и карты
• Высокоэффективные стабилизаторы в SMPS

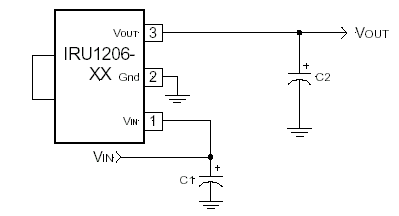

Типовая схема включения:

Расположение выводов:

Описание выводов:

Описание:

Семейство IRU1206 – это 1А стабилизаторы напряжения с малым падением напряжения, использующие PNP-транзистор как регулирующий элемент. Данные изделия идеально применять, когда доступен только один вход питания и падение напряжения должно быть менее 1В, тем самым расширяя характеристики падению напряжения гибридных NPN/PNP-стабилизаторов. Одна из распространенных областей применения данного стабилизатора – получение 2.5В из 3.3В входного напряжения.

Кроме того, что микросхема обеспечивает падение менее 0.5В, она характеризуется: микромощностью при выключении и выходом UVLO флага определения снижения выходного напряжения ниже 5% от номинального значения. IRU1206-XX в корпусе SOT-223 совместим по выводам с MIC39100-XX, а IRU1207 и IRU1209 в корпусе SO-8 с MIC39101 и 39102, соответственно.
