2A стабилизатор положительного напряжения с малыми падением напряжения
Отличительные особенности:
Стабильность при использовании керамического конденсатора
Гарантированное падение напряжения не более 1.3В при полном нагружении
Быстрый переходной процесс
2% опорный источник напряжения
Ограничение выходного тока
Выключение при перегреве
Области применения:
Высокоэффективные линейные стабилизаторы
Драйверы жестких дисков, CD-ROMов, DVD.
ADSL и кабельные модемы
Типовая схема включения:

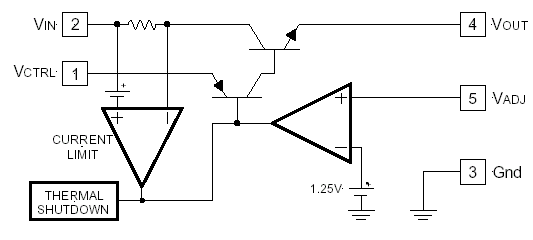

Блок-схема:
Расположение выводов:
Описание выводов:
VCTRL
Управляющий вход, соединяется с +5В для обеспечения очень малого перепада при низком уровне Vin
Adj
Вход от делителя напряжения, подключенного между выходом и общим для задания выходного напряжения
VOUT
Выход стабилизатора
Vin
Вход стабилизатора
Описание:
IRU1120 – регулируемый линейный стабилизатор. Он размещен в 5-выводном ультра тонком корпусе для поверхностного монтажа. Выходное напряжение может регулироваться, начиная с 1.25В и выше с помощью простого резисторного делителя напряжения.
Вход может быть запитан одним 5В питанием. Стабилизатор способен выдерживать продолжительный ток нагрузки 2А при входном напряжении 5В. Выход защищен ограничителем тока и схемой отключения при перегреве.
