PICSTART PLUS - это предлагаемый Microchip недорогой
программатор разработчика. Он соединяется с последовательным портом
RS232 вашего ПК и управляется через интегрированную среду разработки
MPLAB® IDE. Программатор поддерживает большинство доступных
микроконтроллеров Microchip в DIP корпусах :
PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC12C508, PIC12C508A,
PIC12C509,PIC12C509A,PIC12C671, PIC12C672, PIC12CE518, PIC12CE519,
PIC12CE673, PIC12CE674, PIC12F508,PIC12F509, PIC12F629, PIC12F635,
PIC12F675, PIC12F683, PIC16C505, PIC16C54, PIC16C54C, PIC16C55,
PIC16C554, PIC16C558, PIC16C55A, PIC16C56, PIC16C56A, PIC16C57,
PIC16C57C, PIC16C58A, PIC16C58B, PIC16C620, PIC16C620A, PIC16C621,
PIC16C621A, PIC16C622, PIC16C622A, PIC16C62A, PIC16C62B, PIC16C63,
PIC16C63A, PIC16C642, PIC16C64A, PIC16C65A, PIC16C65B, PIC16C66,
PIC16C662, PIC16C67, PIC16C71, PIC16C710, PIC16C711, PIC16C712,
PIC16C715, PIC16C716, PIC16C717, PIC16C72, PIC16C72A, PIC16C73A,
PIC16C73B, PIC16C745, PIC16C74A, PIC16C74B, PIC16C76, PIC16C765,
PIC16C77, PIC16C770, PIC16C771, PIC16C773, PIC16C774, PIC16C781,
PIC16C782, PIC16C923, PIC16C924, PIC16C925, PIC16C926, PIC16CE623,
PIC16CE624, PIC16CE625, PIC16F505, PIC16F54, PIC16F57, PIC16F627,
PIC16F627A, PIC16F628, PIC16F628A, PIC16F630, PIC16F636, PIC16F648A,
PIC16F676, PIC16F684, PIC16F688, PIC16F716, PIC16F72, PIC16F73,
PIC16F737, PIC16F74, PIC16F747, PIC16F76, PIC16F767, PIC16F77,
PIC16F777, PIC16F818, PIC16F819, PIC16F83, PIC16F84, PIC16F84A,
PIC16F87, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F873A,
PIC16F874, PIC16F874A, PIC16F876, PIC16F876A, PIC16F877, PIC16F877A,
PIC16F88, PIC16HV540, PIC17C42, PIC17C42A, PIC17C43, PIC17C44,
PIC17C752, PIC17C756, PIC17C756A, PIC17C762, PIC17C766, PIC18C242,
PIC18C252, PIC18C442, PIC18C452, PIC18C658, PIC18C858, PIC18F1220,
PIC18F1320, PIC18F2220, PIC18F2320, PIC18F2331, PIC18F2410, PIC18F242,
PIC18F2420, PIC18F2431, PIC18F2455, PIC18F248, PIC18F2510, PIC18F2515,
PIC18F252, PIC18F2520, PIC18F2525, PIC18F258, PIC18F2585, PIC18F2610,
PIC18F2620, PIC18F2680, PIC18F4220, PIC18F4320, PIC18F4331,
PIC18F4410, PIC18F442, PIC18F4420, PIC18F4431, PIC18F4455, PIC18F448,
PIC18F4510, PIC18F4515, PIC18F452, PIC18F4520, PIC18F4525, PIC18F458,
PIC18F4585, PIC18F4610, PIC18F4620, PIC18F4680, PIC18F6620,
PIC18F6720, PIC18F8620, PIC18F8720, rfPIC12C509AF, rfPIC12C509AG.
Для поддержки вновь разрабатываемых микроконтроллеров фирмы Microchip
разработан PICSTART PLUS Flash Upgrade Module - с этим модулем
поддержка новых микроконтроллеров может быть добавлена
перепрограммированием PICSTART PLUS firmware прямо из MPLAB IDE .
Начиная с 23.02.2004, все программаторы комплектуются модулем PSPFLASH.
Программаторы с модулем PSPFLASH больше не поддерживаются старыми
версиями MPLAB-IDE v.5.xx.xx.
Для программаторов с процессором PIC17C44 и firmware v3.11.00
необходима MPLAB не ниже 5.70.40.
(Для
поддержки максимально возможного списка контроллеров используйте MPLAB
версии не менее 7.50).Для кристаллов PIC18C658, PIC18C858, PIC18F6x20,

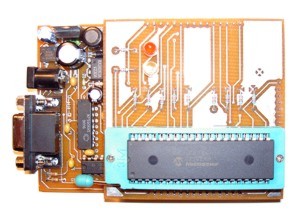

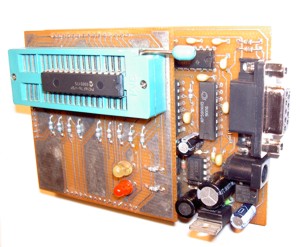

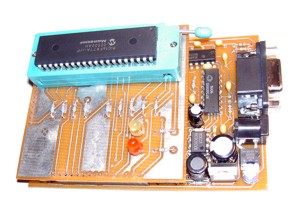

PIC18F8x20, PIC10F2XX и rfPIC509Ax требуется переходник. На плате
предлагаемого программатора PICSTART PLUS устанавливается более мощный
стабилизатор 7805, который обеспечивает нормальный тепловой режим
работы при питании от внешнего стабилизированного источника +9в.
Программатор подключается к COM-порту компьютера (RS232) и
поддерживается Интегрированной Средой Разработки MPLAB IDE как
программатор PICSTART PLUS.
Поддержка новых PIC-контроллеров появляется в составе Интегрированной
Среды Разработки MPLAB IDE задолго до того, как сами микроконтроллеры
становятся доступны. Это позволяет разработчику избегать наиболее
неприятных ситуаций, связанных с задержкой ввода поддержки новых
микроконтроллеров в программаторы "третьих" фирм. Исключается обычная
ситуация, когда образцы кристаллов уже доступны, а разработчик не
имеет возможности их использовать, из-за отсутствия поддержки в
используемом программаторе Свежая версия программы поддержки MPLAB IDE
БЕСПЛАТНО доступна на
http://www.microchip.com/
Внутрисхемное программирование микроконтроллеров ( ICSP ).
Внутрисхемное программирование кристаллов может быть выполнено с
использованием простых переходников, изготавливаемых самостоятельно и
устанавливаемых в единую универсальную 40 pin DIP ZIF панель
программатора.
Внутрисхемное программирование PIC-контроллеров.
PICSTART PLUS не имеет специального разъема внутрисхемного
программирования. В связи с этим, при необходимости программировать
PIC-контроллеры внутрисхемно, следует использовать в качестве
переходников недорогие DIP40 панельки, устанавливаемые вместо
программируемого PIC-контроллера в панельку ZIF40 программатора.
Панелька достаточно надежно зажимается в ZIF-панели. Подключаться
следует пайкой непосредственно к контактам панели, соответствующим
контактам, используемым для ICSP (In Circuit Serial Programming -
Внутрисхемное последовательное программирование). Данный метод
пригоден и для программирования микроконтроллеров в корпусах SOIC, QFP
и прочих без применения специальных переходников.
|
