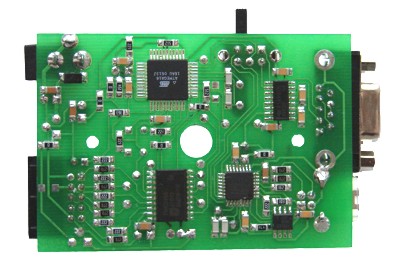

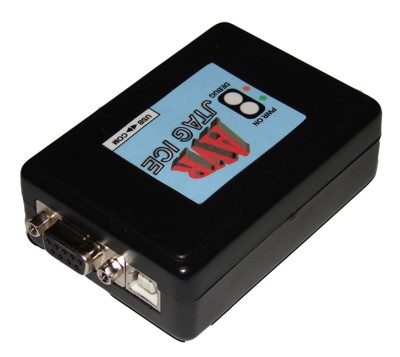

USB/RS232 AVR JTAG ICE-внутрисхемный отладчик и программатор











[ наличие на складе и цены ]

[ другие средства разработки и отладки ]

 USB/RS232 AVR JTAG ICE совместно с  AVR Studio является полноценным инструментом для программирования и  «отладки-на-кристалле» 8-ми битных ATMEL AVR  микроконтроллеров с JTAG  интерфейсом.

JTAG ICE использует стандартный JTAG интерфейс для  программирования и  отладки в режиме реального времени микроконтроллера в отлаживаемом устройстве.

JTAG ICE поддерживается AVR Studio.



Отличительной особенностью данного изделия является наличие 2-х интерфесов для подключения его к ПК- СОМ порт и USB. Таким образом это гарантирует возможность работы с JTAG ICE на любом ПК - включая современные ноутбуки, где уже отсутствует RS232 интерфейс. Вторым весомым преимуществом данного устройства является возможность подачи питания +5В от USB порта  (при токе до 400мА) через JTAG в отлаживаемое устройство – это исключает необходимость во внешнем источнике питания для Вашего устройства. Этот нюанс по достоинству оценят разработчики, которым приходится отлаживать их устройства при выезде на объект, не в лаборатории.



Особенности:

  • Полностью совместим с AVR Studio

  • Работа с  +3..+5В отлаживаемыми устройствами

  • Буфер интерфейса для защиты JTAG и отлаживаемого устройства

  • Поддержка точек останова

  • Программирование flash, EEPROM, fuse bits, lock bits

  • Переключатель для выбора USB или COM интерфейса

  • RS232 для программирования и отладки (выбирается переключателем)

  • USB интерфейс для программирования и отладки (выбирается переключателем) –очень удобно для компьютеров без COM порта (например современные ноутбуки). После установки драйверов на Вашем компьютере будет создан виртуальный COM port. AVR Studio обращается к нему как к физическому порту.

  • AVR JTAG ICE берет питание +5V непосредственно от USB порта. Также есть вход для подачи постоянного напряжения +(7..15)V – он защищен от подачи неправильного отрицательного напряжения. Есть возможность подачи +5В от USB порта в отлаживаемое устройство, что исключает необходимость во внешнем источнике питания.

  • Возможность обновления прошивки AVR JTAG ICE непосредственно из AVR Studio

  • Индикатор «Питание подано» (зеленый)

  • Индикатор «Отладка» (красный)

  • Совместим с Windows 98/2000/XP

  • Размер 80x55x30 мм

Поддерживаемые устройства:

JTAG ICE поддерживает все  микроконтроллеры ATMEL AVR с JTAG интерфейсом. Сейчас JTAGICE поддерживает следующие устройства (наиболее часто применяемые разработчиками):

ATmega16б ATmega16L, ATmega162, ATmega162L, ATmega169, ATmega169L, ATmega169V, Atmega32, ATmega32(L), Atmega323, ATmega323(L), ATmega64, ATmega64(L), Atmega128, ATmega128(L).

Этот перечень обновляется, как только появляются новые типы микроконтроллеров (смотреть на официальном сайте ATMEL www.atmel.com)





Содержимое комплекта – все для простого старта с JTAG ICE

1.    AVR JTAG ICE

2.    JTAG кабель для соединения отлаживаемого устройства с JTAG ICE

3.  CD диск  с:

-                последними версиями AVR studio 4.12_SP4 и 4.13

-                драйверы для USB

-                инструкция и документация для JTAG ICE






Поставляемые компоненты
