ATSTK600 – многофункциональное средство разработки от фирмы Atmel. Интегрирует аппаратную платформу для макетирования устройств на основе микроконтроллеров AVR и инструментальные средства отладки.
Совместно с интегрированной средой программирования AVR Studio 4/AVR32 Studio обеспечивает отладку в режимах симуляции и схемной эмуляции, а также программирование через параллельный и последовательный интерфейсы. Также может использоваться в качестве ISP-программатора внешних устройств на основе AVR-микроконтроллеров. Для подключения плат расширения  все порты микроконтроллера выведены на разъемы.
Коммутация широкой номенклатуры микроконтроллеров AVR в различных корпусах осуществляется с использованием сменных плат двух типов, которые могут устанавливаться этажеркой на основную плату. Платы сменных модулей определяют группу микросхем с аналогичными функциями выводов, а сменные платы с розеткой позволяют работать с микроконтроллером в определенном корпусе.

Отличительные особенности:

• совместимость с программной средой AVR Studio 4/AVR32 Studio;
• интерфейс-USB для программирования и управления;
• питание от интерфейса USB или внешнего источника: 9...15В DC;
• все линии портов микроконтроллера доступны на разъемах расширения для подключения дополнительных модулей;
• программирование: последовательное ISP, высоковольтное параллельное и последовательное;
• кнопки: СБРОС и ПРОГРАММИРОВАНИЕ;
• драйвер и разъем порта RS-232 (MAX3380);
• драйвер и разъем порта CAN (ATA6660);
• штыревой разъем и трансивер шины LIN (ATA6661);
• flash-память 2MБит для хранения данных;
• светодиодные индикаторы: ПИТАНИЕ и СТАТУС;
• пользователю предоставлены восемь кнопок и восемь светодиодов;
• разъем для подключения внешнего кварцевого резонатора;
• встроенные стабилизаторы напряжения.

Комплектация:

1. плата ATSTK600;

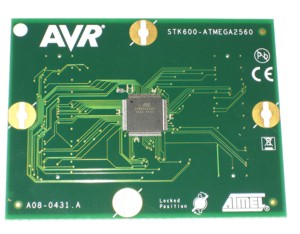

2. мезонинный модуль с микроконтроллером ATmega2560;
3. кабели USB-порта, питания и межсоединений;
4. CD с программной средой AVR Studio 4 и документацией.

Области применения: разработка устройств на основе микроконтроллеров AVR фирмы Atmel, учебные лаборатории образовательных учреждений, самостоятельное изучение микроконтроллерных систем.
