Проект - ARM7MODA.



Модуль ARM7MODА, для внедрения его в любой проект и построения проектов на его базе. Также этот модуль можно использовать как удобную макетную плату / Starter KIT.
Модуль позволяет просто и быстро создавать готовые узлы и применять современные 32-битные контроллеры.




- Выводы I/O у семейства  AT91SAM7S допускают напряжение +5В, однако питание модуля может осуществляться как от USB (+5В) так и от источника +3.3. Для обеспечения питания на плате модуля предусмотрен линейный стабилизатор, с допустимым входным напряжением до +15В.
- Питание независимое с помощью выводов VCC3, VCC5 и GND либо от USB.
- На выводы модуля выведено +5В и +3.3В, что позволяет подавать питание извне.
- Предусмотрена система джамперов S4, S5, что позволяет гибко варьировать питанием.
- Присутствуют кнопки, для быстрого восстановления загрузчика и сброса микроконтроллера.
- Выводы с шагом 2.54мм позволяют использовать модуль для усовершенствования уже имеющихся решений, а полноценный 32-битный порт ввода-вывода (GPIO) и богатое оснащение МК позволят использовать различные интерфейсы микроконтроллера.



Рабочее напряжение питания МК от 2.7В до 3.6В, однако возможно питание модуля до 18В благодаря использованию встроенного линейного стабилизатора.

Проект ARM7MODA основан на микроконтроллерах фирмы Atmel семейства AT91SAM7S. В семействе AT91SAM7S на эту плату подходят следующие контроллеры:
- AT91SAM7S161
- AT91SAM7S321
- AT91SAM7S64
- AT91SAM7S128
- AT91SAM7S256
- AT91SAM7S512



Характеристики и параметры модуля




ATMEL AT91SAM7S161 - 16 Кбайт FLASH-памяти, 4 Кбайта ОЗУ, частота до 55 МГц.
ATMEL AT91SAM7S321 - 32 Кбайт FLASH-памяти, 8 Кбайта ОЗУ, частота до 55 МГц.
ATMEL AT91SAM7S64 - 64 Кбайт FLASH-памяти, 16 Кбайта ОЗУ, частота до 55 МГц.
ATMEL AT91SAM7S128 - 128 Кбайт FLASH-памяти, 32 Кбайта ОЗУ, частота до 55 МГц.
ATMEL AT91SAM7S256 - 256 Кбайт FLASH-памяти, 64 Кбайта ОЗУ, частота до 55 МГц.
ATMEL AT91SAM7S512 - 512 Кбайт FLASH-памяти, 64 Кбайта ОЗУ, частота до 55 МГц.

- Высокопроизводительное ядро с использованием 32-битной архитектуры RISC
- Скоростная flash-память с частотой до 30МГц, 10000 циклов записи, с поддержкой защиты прошивки
- Контроллер энергосбережения, управление частотами, до трех внешних сигналов тактирования
- Контроллер прерываний с приоритетами и векторами, до двух внешних сигналов прерывания.
- Отладочный UART-совместимый порт отладки DBGU.
- 20-битный интервальный таймер для отсчетов времени.
- Сторожевой таймер Watchdog, для сброса процессора в случае системных сбоев.
- 32 линии ввода/вывода с мультиплексированными периферийными блоками, а также независимыми подтяжками и режимами работы.
- 11 каналов прямого доступа к памяти (DMA)
- Один порт интерфейса USB 2.0 Full Speed (12 МБит/с), встроенный трансивер, 328-байтовые FIFO.
- Один порт SSC (совместимость с интерфейсами I2S и другими последовательными стандартами)
- Два USART (с поддержкой IrDA, ISO7816 T0/T1 Smart Card/ RS485)
- Один интерфейс Master/Slave SPI (8/16 бит, до 4 внешних Chip select)
- Один трех-канальный 16-бит таймер с режимами ШИМ.
- Один 4-канальный 16-битный ШИМ-контроллер
- Один интерфейс TWI (I2C Master совместимый)
- Один 8-канальный 10-битный АЦП (на модуле А64 на внешних выводах доступно только 4 канала)
- Загрузчик SAM-BA cовместимый с USB/UART.
- IEEE 1149.1 JTAG интерфейс для сканирования, а также для отладки МК с помощью серийных отладчиков (10-контактный разъем с шагом 2.5мм)
- Встроенный источник питания для ядра ARM7 (3.3V > 1.8V)

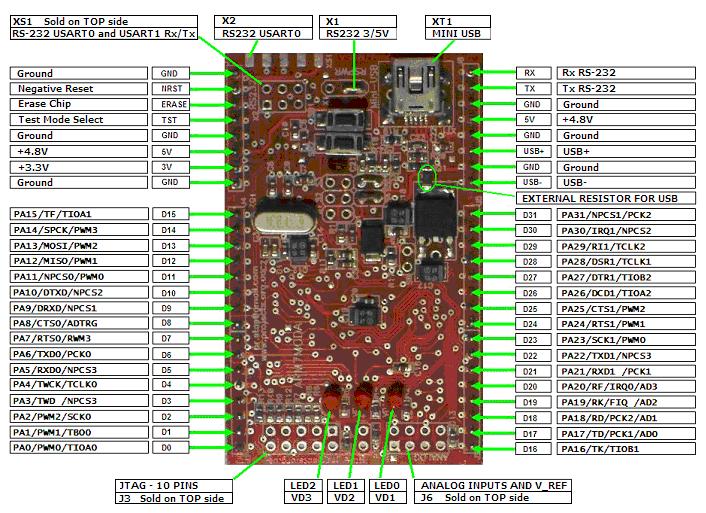

Назначение выводов модуля ARM7MODA



Документация:
- ARM7MODA_and_KEIL.pdf
- ARM7MODA_Instruction.pdf
- ARM7MODA_SCH_PCB_DESIGN.pdf
- AT91SAM7Sxxx_doc6175.pdf

ARM7MODA отличается от ARM7MOD:


 - Все выводы по сетке 2,54мм (возможность применения в любых макетных платах) @10/05/17
 - Замена светодиодов на SMD @10/05/17
 - вставлены fiducial (реперная точка) для монтажа платы на производстве. ***  @10/05/17
 - удалён программный ключ на RS232 / транзистор VT1 @10/05/17
 - Уменьшен шрифт шелкографии @10/05/17
 - добавлены 2 мини-кнопки: (сброс) + (восстановление_sam-ba) @10/07/30
 - Переделана шелкография SMD_электролита @10/07/30


Поставляемые компоненты
