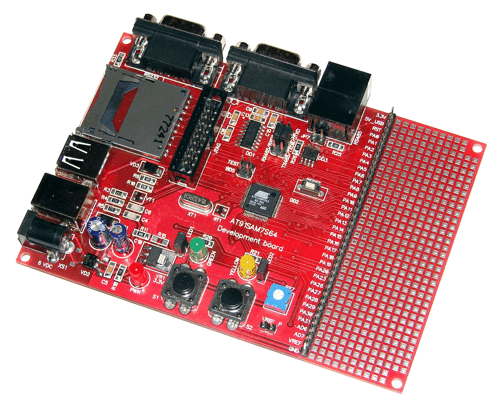

Отладочная плата AT91SAM7S64_DBoard для ARM микроконтроллеров фирмы ATMEL







Внимание! В новых версиях платы установлен контроллер AT91SAM7S128







См. также

средства разработки

91SAM7S128 Lite





Отладочная плата для микроконтроллеров AT91SAM7S64/128/256/512 ARM7TDMI-S - универсальное средство разработчика, дающее возможность легко и быстро начать работать с микроконтроллерами ARM фирмы ATMEL. Наличие на плате множества интерфейсов, а также подключенные на штыревые контакты выводы микроконтроллера, делает плату полезной не только для начинающих разработчиков, но и для опытных программистов, обеспечивая возможность приступить к написанию ПО еще до того, как появится «железо» будущего проекта.





 Плата позволяет разработчику загружать через порт RS-232 пользовательскую программу, подключать внешний JTAG-эмулятор. На плате установлены все необходимые для быстрого старта компоненты и предусмотрена возможность наращивать схему за счет макетной области.

Плата представляет собой улучшенную версию известной платы SAM7S-P64 фирмы Olimex – добавлен разъем USB-A (появилась возможность реализации USB Flash DISK interface) и RS485 интерфейс. При этом сохранена схемотехника, что дает возможность легко применять уже созданный код без каких либо исправлений.



Особенности отладочной платы:

·         Установленный микроконтроллер AT91SAM7S64/128/256/512

·         Установленный 12МГц кварцевый резонатор;

·         JTAG-коннектор 2x10 пин, ARM-JTAG (Wiggler) совместимый;

·         Держатель карт MMC/SD;

·         Два порта RS-232;

·         Один RS485 порт;

·         Кнопка «СБРОС» и светодиод состояния наличия питания;

·         2 разъема USB интерфейса А и В типов, что позволяет реализовать как подключение платы к компьютеру по USB интерфейсу, так и USB Flash DISK interface;

·         две пользовательские кнопки и 2 светодиода;

·         18,452МГц резонатор;

·         Напряжение питания +5В от USB либо 6В через разъем для внешнего источника питания;

·         Термистор, подключённый к АЦП;

·         Установленный регулятор на 3.3В с выходным током до 800 мА;

·         Коннекторы, напрямую подключённые к выводам микроконтроллера;

·         4-е крепёжных отверстия и макетная область размером 90х30мм;

·         Размеры: 130x90мм.



Скачать документацию



Примеры программ для данной платы:
