LPC2800 дебютирует как первая в отрасли серия микроконтроллеров

с процессорным ядром ARM7, имеющих 1 Мбайт FLASH-памяти

и способных работать от одной 1.5-вольтовой батареи

Микроконтроллеры серии LPC2800/2888 предоставляют возможность питания как от батареи, так и через USB-интерфейс. Они содержат 1 Мбайт флэш-памяти; контроллер устройства USB 2.0; 8 кбайт кэш-памяти; интерфейсы MultiMediaCard, I²S, ЖКИ. Эти микросхемы являются первыми устройствами на основе ядра ARM7, которые содержат контроллер USB 2.0, полностью отвечающий требованиям стандарта,  и высокоскоростной трансивер (480 Мбит/сек), а также позволяют работать  от одного источника питания. Данные особенности позволят разработчикам встраиваемых систем реализовать по конкурентоспособной стоимости новые возможности в такой продукции, как периферийные устройства ПК, считыватели карт памяти SD и смарт-карт, и другие USB-устройства с батарейным питанием.

Микроконтроллеры серии LPC2800/2888 содержат множество высококачественных периферийных устройств, которые упрощают системотехническое проектирование, в т.ч. I²S-каналы с ПДП для ввода-вывода цифровых аудиопотоков; 16-разрядный сигма-дельта АЦП с программируемым усилителем на входе. Интеллектуальные функциональные возможности по управлению питанием позволяют LPC2800/2888 работать от одного 1,5-вольтового элемента питания (AA-тип),  USB-кабеля или внешнего источника питания, позволяя максимально продлить ресурс батарейного источника питания и повысить гибкость разработки.

Образцы микроконтроллеров серии LPC2800/2888 (LPC2880 и LPC2888) доступны в настоящее время. Микросхемы поставляются в корпусе TFBGA180 с размерами 10х10 мм и рассчитаны на работу в температурном диапазоне -40°...85°C.

Основные технические характеристики:

• Широкие возможности системы памяти:

• 1 Мбайт флэш-памяти (LPC2888), 64 кбайт ОЗУ, 32 кбайт ПЗУ;

• Контроллер внешней памяти для подключения SDRAM, NOR/NAND-флэш-памяти, статических ОЗУ;

• 8 кбайт кэш-памяти для улучшения быстродействия внешней памяти;

• Обширный набор периферийных устройств:

• Высокоскоростной порт USB (480 Мбит/сек) со встроенным трансивером;

• Интерфейсы MultiMediaCard, I²S, ЖКИ;

• Контроллер прямого доступа к памяти;

• Подсистема питания:

• Интегрированные высокоэффективные импульсный и линейный стабилизаторы;

• Работа от одной батарейки AA(A) напряжением 0.9В...1.6В;

• Работа от USB-входа напряжением 5В;

Температурный диапазон: -40...85 °C;

Корпус TFBGA180 (10 x 10 x 0.8мм).

Области применения:

• Портативные устройства с батарейным питанием;

• USB-устройства;

• Управление периферийными устройствами (считыватели смарт-карт, принтеры, сканеры и т.п.);

• Контрольно-измерительные приборы

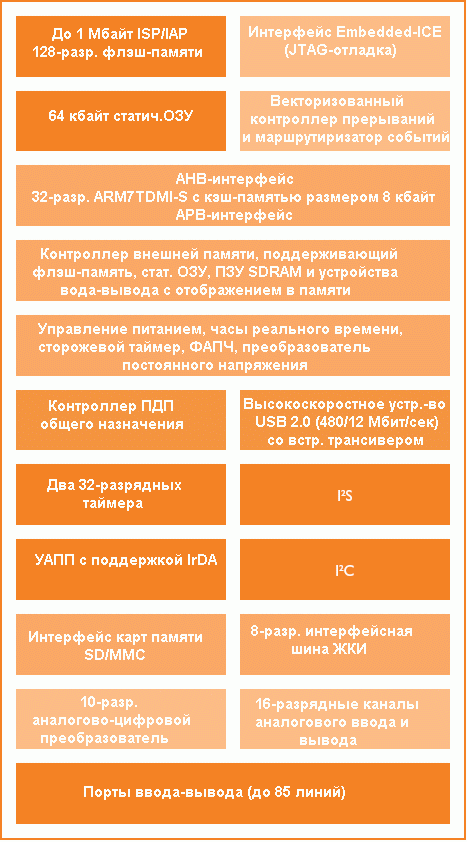

  Структурная схема контроллера LPC2800/2888
