NM5428 - Автоматическое зарядное устройство

для аккумуляторных батарей 12 В



Наличие на складе и цены





Зарядное устройство “Арго-3” предназначено для зарядки в автоматическом и ручном режимах аккумуляторных батарей напряжением 12 В и емкостью до 180 А/ч.

Стабилизированный зарядный ток поддерживается автоматически в зависимости от состояния АККБ до конца зарядки и не опускается ниже 5 А.

Технические характеристики

Напряжение сети: 160…250 В

Ток заряда: 5 А

Ток десульфатации и дозарядки: 2 А

Ток компенсации: 0,25 А

Температура эксплуатации: 1…30 град С

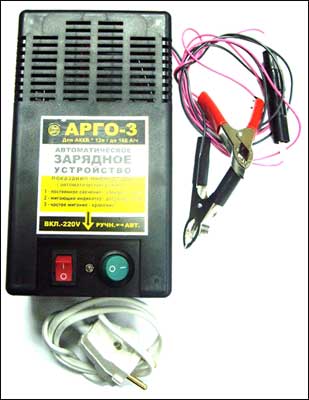

NM5428 - Автоматическое зарядное устройство  "Арго-3"Принцип работы

Зарядное устройство (ЗУ) подключается к аккумулятору и заряжает его с минимального напряжения (может заряжать практически от 0В) постоянным током 5А до напряжения на клеммах аккумулятора 14В, а затем переходит в импульсный режим работы – зарядка продолжается импульсами силой тока 2 А. В таком режиме происходит растворение сульфатов с пластин и поднятие плотности электролита.




Показания индикатора

1. При постоянном свечении индикатора идет зарядка;

2. При малой частоте мигания индикатора происходит десульфатация пластин АКБ и увеличение плотности электролита;

3. При большой частоте мигания индикатора зарядное устройство переходит в режим хранения АКБ. В этом режиме на АКБ подается небольшой ток, компенсирующий ее саморазряд. В этом состоянии АКБ может находиться неограниченное время.



Работа с устройством

Автоматический (предпочтительный) режим:

- Подключите зажимы к клеммам АКБ, соблюдая полярность (красный – «плюс», черный – «минус»). При неправильном подключении зажимов сгорит предохранитель.

- Включите ЗУ в сеть, переведите переключатель режима работы в положение «АВТ», переведите сетевой переключатель в положение «ВКЛ».

В зависимости от емкости и степени разряженности АКБ процесс заряда может продолжаться от 4 часов до 3 суток.




Ручной режим:

При зарядке АКБ в ручном режиме не оставляйте ЗУ без присмотра, так как зарядка будет идти постоянно не отключаясь током 5 А!




Конструкция

Конструктивно прибор выполнен в пластмассовом корпусе с габаритными размерами 180х96х75 мм. Масса прибора не более 0,5 кг.

Для подключения питающего напряжения 220 В из корпуса прибора выведен кабель с сетевой вилкой.

Для подключения к аккумуляторной батареи имеются специальные клеммные зажимы, подсоединенные к красному ( + ) и черному ( - ) кабелям.




Прием эффективной десульфатации

Для того, чтобы снять сульфатацию с пластин более эффективно, необходимо сделать следующее:

• Зарядить АКБ на “Арго-3”.

• Выключить и отсоединить “Арго-3” от АККБ .

• Подключить к АККБ лампу 12 вольт 60 ватт (можно использовать одну нить фарной лампы ближнего света ).

• Разрядить АККБ до напряжения не менее 10,5 вольт (измерять напряжение при подключенной лампе ).

Процесс разряда длится в среднем 7-10 часов.

Внимание: Не забывайте перед зарядкой АККБ контролировать уровень воды и при необходимости доливать. Доливать только дистиллированную воду. Кислоту доливать нельзя.

• После разряда подключить “Арго-3” и произвести полную зарядку (признак ее окончания – частое мигание светодиода, то есть переход в режим подзаряда).




Процессы разряда до 10,5 вольт и зарядом до включения индикатора “АККБ ЗАРЯЖЕНА” сделать 2-3 раза.

Для нормальных АККБ достаточно провести 1 цикл заряд-разряд перед зимним периодом.
