NM2902 – Усилитель видеосигнала
|
|
Предлагаемый
набор позволит радиолюбителю собрать простой и надежный усилитель видеосигнала,
обладающий малыми габаритами и изменяемым значением коэффициента усиления. Области
применения данного устройства крайне разнообразны.
Усилитель
станет незаменимым компонентом Вашей домашней системы видеонаблюдения при удаленной
установке видеокамер и, возможно, найдет широкое применение в профессиональных кругах.
Отличительной особенностью устройства является возможность его монтажа в разрыв
кабеля, что добавляет устройству максимум функциональности. Набор, безусловно, будет
интересен и полезен для знакомства с основами электроники и получения опыта сборки
и настройки устройств.
Технические характеристики.
Напряжение
питания: 8…15 В(номинальное 12 В).
Ток потребления:
25…40 мА.
Входное
сопротивление: 75 Ом.
Сопротивление
нагрузки: 75 Ом.
Коэффициент
усиления Au: 0…15 дБ.
Полоса
частот (видео),не менее: 6 МГц.
Размеры
печатной платы: 60x25 мм.
Описание работы модуля.
Усилитель
выполнен по классической схеме включения транзистора с общей базой (VT1). Именно
поэтому входное сопротивление устройства низкоомное и определяется, фактически,
номиналом резистора R1 (75 Ом). На транзисторе VT2 собран опорный источник тока
для VT1. Транзистор VT3 образует эмиттерный повторитель (с опорным источником тока
на VT4), благодаря которому VT1 не шунтируется низкоомной нагрузкой, а выходное
сопротивление усилителя минимально и зависит от R9 (75 Ом).

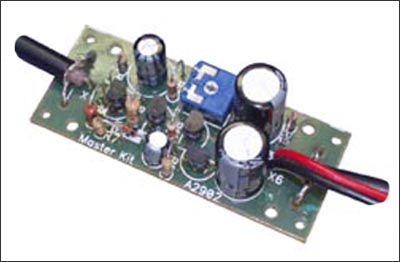

Конструкция.
Конструктивно
усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Для фиксации
платы зарезервированы монтажные отверстия под винты 2,5 мм.
Конструкция
устройства позволяет монтировать усилитель в корпусе с использованием соответствующих
разъемов для подключения видеокабеля, либо в разрез кабеля.
Подстроечный
резистор R2 позволяет плавно изменять значение коэффициента усиления в пределах,
оговоренных в технических характеристиках.
|
