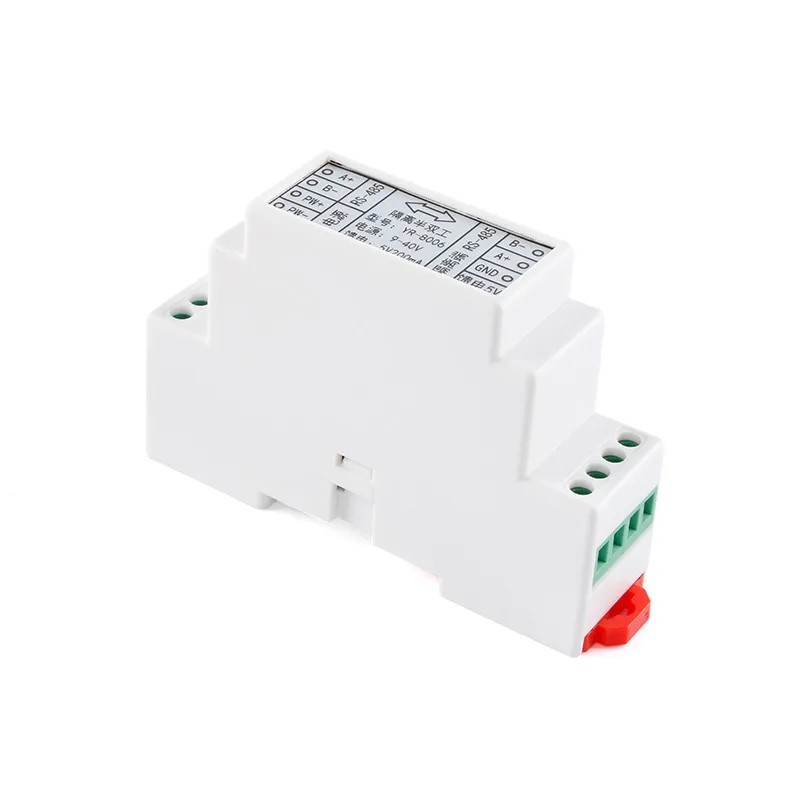

YR-8006 — повторитель связи с гальванической развязкой, предназначенный для изоляции, усиления и передачи сигналов RS-485 ↔ RS-485. Обеспечивает надёжную передачу данных на большие расстояния и защиту от помех, повышая стабильность и надёжность работы систем автоматизации и видеонаблюдения.

Устройство поддерживает подключение до 32 устройств по интерфейсу RS-485 (режим точка–многоточка) при скорости от 300 до 115200 бод. Оснащено индикаторами питания и передачи данных, упрощающими диагностику. Интеллектуальная система развязки автоматически изолирует неисправные линии, обеспечивая стабильную работу остальных портов. Модульная конструкция, монтаж на DIN-рейку 35 мм, съёмные клеммы, компактные размеры и малый вес облегчают установку.


Основные технические характеристики:
Питание: DC 9–40 В (импульсное), потребление ≤ 1 Вт
Интерфейс: RS-485 ↔ RS-485
Скорость передачи: 1200–115200 бод
Подключение: до 32 устройств (при большем числе требуется дополнительный повторитель)

Дальность связи:
– до 1200 м при 9600 бод (витая пара)
– до 500 м при 115200 бод

Гальваническая развязка: 1500 В, магнитно-оптронная (Jinshengyang)
Монтаж: DIN-рейка 35 мм, ширина 17,5 мм
Режим: асинхронный полудуплекс (RS-485)

Условия работы:
– температура: от -20 до +50 °C
– влажность: ≤ 85% (без конденсации)
– избегать воздействия агрессивных газов

Защита:
– 600 Вт от перенапряжений
– ±15 кВ защита от ЭСР (статического электричества)

Габариты: 92 × 24 × 59 мм


Рекомендации по использованию:
Проверьте правильность подключения к оборудованию.
Убедитесь, что питание соответствует требованиям.
Не допускайте слишком высокой амплитуды сигнала.
Устанавливайте корректную скорость передачи и формат данных.
Защитите устройство от электростатики и грозовых импульсов.
Регулярно проверяйте состояние работы устройства.
