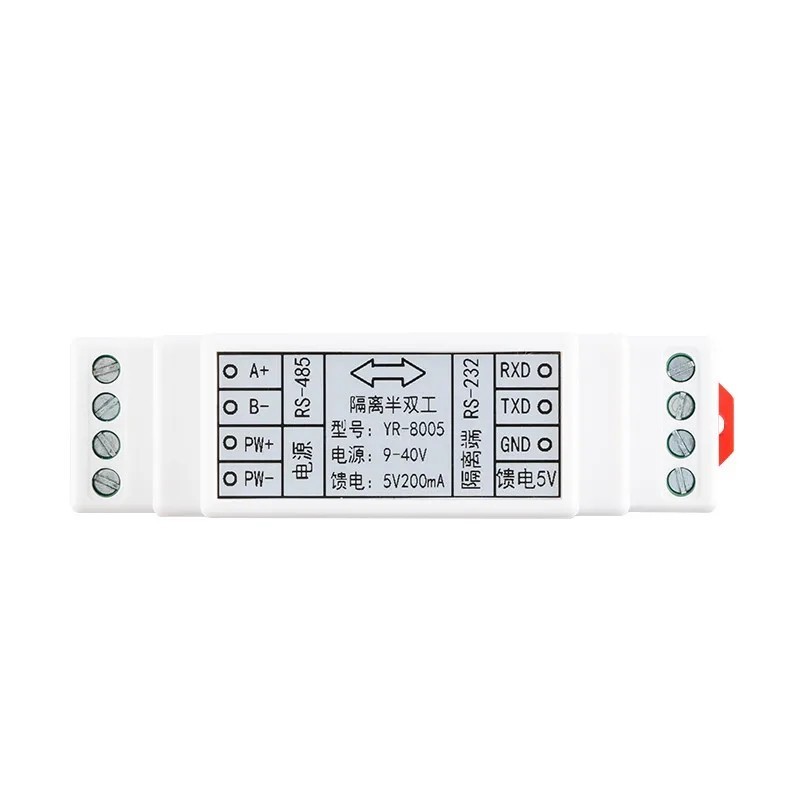

YR-8005 — преобразователь-усилитель интерфейсов с гальванической развязкой, предназначен для изоляции, преобразования и передачи сигналов. Выполняет преобразование RS-232 в RS-485 с усилением сигнала и гальванической развязкой, что обеспечивает передачу данных на большие расстояния и защищает от помех. Применяется в системах промышленной автоматизации, видеонаблюдения и других областях, повышая стабильность и надёжность систем.

Одно устройство поддерживает подключение до 32 устройств по интерфейсу RS-485 (режим точка–многоточка) при скорости передачи от 300 до 115200 бод. Встроенные индикаторы питания и передачи данных помогают определить состояние и возможные неисправности. Устройство использует интеллектуальную систему изоляции с функцией автоматического определения и отключения неисправных линий, что позволяет остальным портам продолжать работу без сбоев — удобно при установке и обслуживании.

Модуль выполнен в компактном корпусе, монтируется на стандартную DIN-рейку 35 мм, имеет съёмные клеммы, отличается лёгкостью и экономией пространства.


Основные технические характеристики:
Питание: DC 9–40 В (импульсный источник питания), потребление ≤ 1 Вт
Интерфейс: вход RS-232 / выход RS-485
Скорость передачи данных: 1200–115200 бод
RS-485: подключение до 32 устройств (при большем количестве требуется дополнительный повторитель)

Дальность связи:
– 1200 м при 9600 бод (витая пара)
– 500 м при 115200 бод (витая пара)

Изоляция: магнитно-оптронная, напряжение изоляции — 1500 В (питание от надёжного изолятора Jinshengyang)

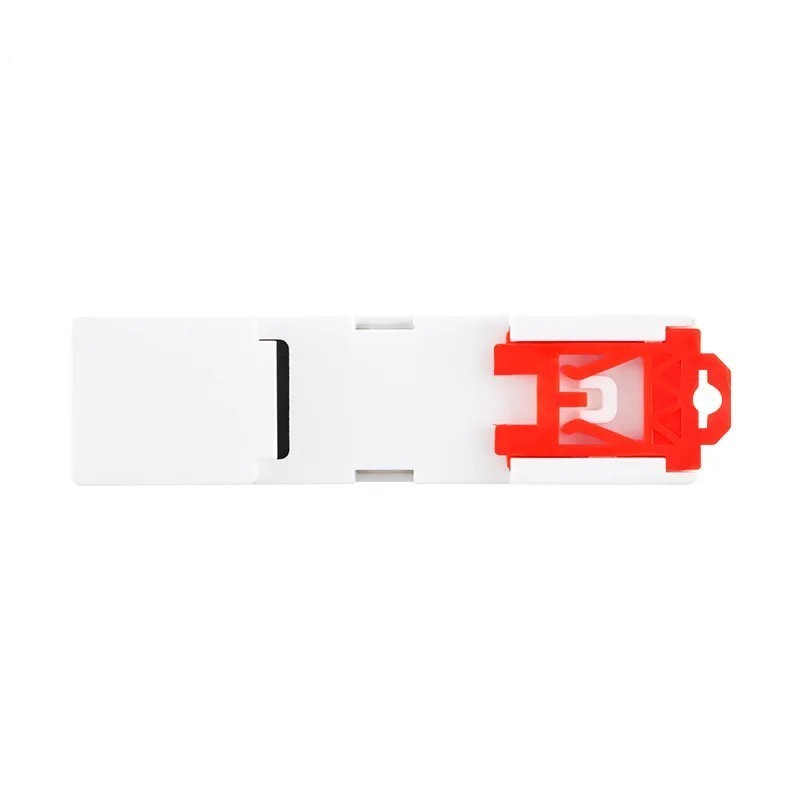

Монтаж: на DIN-рейку 35 мм, ширина корпуса — 17,5 мм
Режим работы: асинхронный полудуплекс (двунаправленная передача по RS-485)

Рабочие условия:
– температура: от -20 до +50 °C
– влажность: ≤ 85% (без конденсации)
– избегать воздействия агрессивных газов

Защита:
– защита от импульсных перенапряжений: 600 Вт
– защита от статического электричества: ±15 кВ ESD


Рекомендации по использованию:
Проверьте правильность подключения изолятора к оборудованию.
Убедитесь, что напряжение питания соответствует требованиям.
Избегайте избыточной амплитуды сигнала — это снижает эффективность изоляции.
Выбирайте подходящую скорость передачи и формат данных для стабильной связи.
Защищайте устройство от электростатических разрядов и грозовых импульсов.
Регулярно проверяйте работоспособность для предотвращения сбоев.
