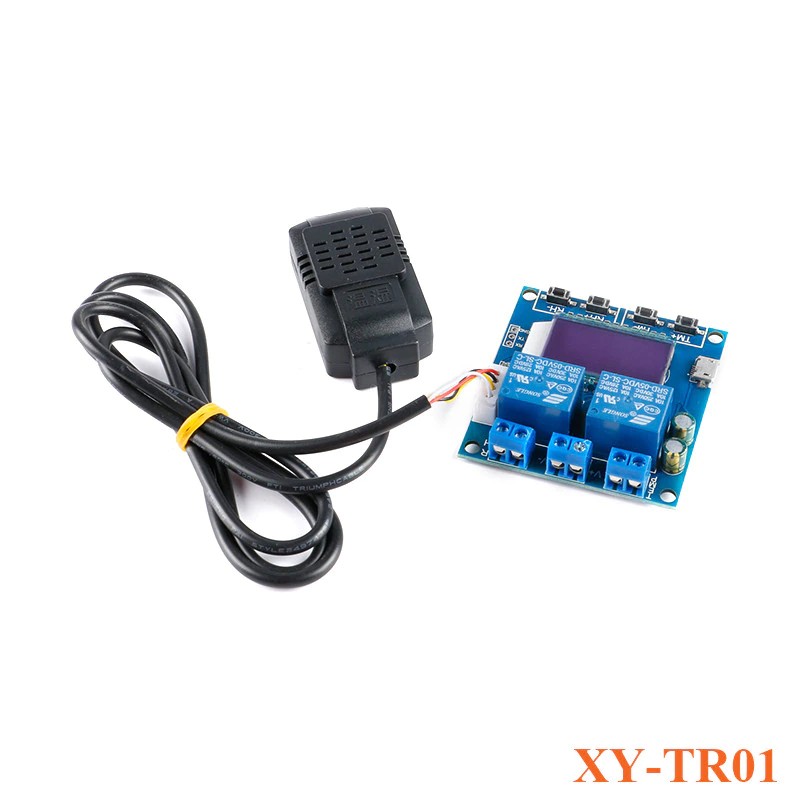

XY-TR01 — цифровой
терморегулятор и гигростат, предназначенный для автоматического контроля
температуры и влажности. Оснащён встроенным датчиком температуры и влажности,
ЖК-дисплеем с отображением текущих значений и релейным выходом с нагрузочной
способностью до 10 А.
Устройство автоматически
определяет режим работы (нагрев или охлаждение) в зависимости от заданных
пользователем параметров, а также позволяет настраивать пороги включения и
отключения, выполнять калибровку температуры и обеспечивает высокую точность
измерений.
Питание осуществляется через
разъём Micro USB, что делает модуль удобным для использования в системах
автоматизации, инкубаторах, теплицах, производственных помещениях, шкафах
управления и других устройствах, требующих поддержания заданных климатических
условий.
Особенности
Поддержка интерфейса UART.
ЖК-дисплей высокой чёткости.
Одновременное измерение температуры и влажности.
Поддержка питания через Micro USB.
Автоматическое определение режима работы.
Высокая точность измерений.
Технические характеристики
Диапазон измерения температуры: -20…+60 ℃
Диапазон измерения влажности: 0–100 % RH
Точность регулирования: 0,1 ℃; 0,1 % RH
Датчик: встроенный
Тип выхода: релейный
Максимальная нагрузка на реле: 10 А
Размеры: 60 × 57 × 20 мм
Устройство поддерживает две основные функции: контроль температуры и контроль
влажности.
Функции контроля температуры
Автоматическое определение режима работы
Система автоматически определяет режим работы в зависимости от заданных
температур включения и отключения.
Если температура включения > температуры отключения — активируется режим
охлаждения (C).
Если температура включения < температуры отключения — активируется режим нагрева
(H).
Режим охлаждения
Когда температура ≥ температуры включения, реле замыкается, загорается красный
светодиод и включается охлаждающее оборудование.
Когда температура ≤ температуры отключения, реле размыкается, красный светодиод
гаснет и охлаждение отключается.
Режим нагрева
Когда температура ≤ температуры включения, реле замыкается, загорается красный
светодиод и включается нагревательное оборудование.
Когда температура ≥ температуры отключения, реле размыкается, красный светодиод
гаснет и нагрев отключается.
Функция калибровки температуры
Диапазон корректировки: от -10,0 до +10,0 ℃.
При длительной эксплуатации возможны небольшие отклонения показаний. С помощью
функции калибровки можно скорректировать измеренную температуру.
Фактическая температура = измеренная температура + значение калибровки.
Настройка температуры включения и отключения:
Настройка температуры включения
В рабочем режиме нажмите и удерживайте кнопку TM+ более 3 секунд.
Откроется меню установки температуры включения.
Измените значение кнопками TM+ и TM-.
Через 6 секунд после последнего нажатия настройки автоматически сохраняются, и
устройство возвращается в рабочий режим.
Настройка температуры отключения
В рабочем режиме нажмите и удерживайте кнопку TM- более 3 секунд.
Откроется меню установки температуры отключения.
Измените значение кнопками TM+ и TM-.
Через 6 секунд после последнего нажатия настройки автоматически сохраняются.
Области применения
шкафы управления;
производственные помещения;
инкубаторы и системы животноводства;
табачная промышленность;
типографии;
жилые помещения.
|
