Светодиодный модуль
XTEAWT-00-0000-000000FE1-STAR
LED мощный светодиодный модуль - T цвет: 6000...7000 K, Цвет: Холодный белый, Угол: 115 °, Поток: 122...130 лм, Iном: 350 мА, Uтип: 2.85 В

На складе ...
Производитель: Украина
код товара: 00-00056987

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 7 шт
от 30 шт

76,50
71,06
65,99

Раздел:
Светодиодный модуль




Цветовая температура

 6000 - 7000 К

Цвет свечения

 Холодный белый

Угол излучения

 115 °

Световой поток при 350 мА

 122...130 лм

Ток (ном)

 350 мА

Ток (макс)

 1,5 А

Напряжение падения (тип)

 2,85 В.

Индекс цветопередачи

 70

Размеры светодиода

 3.5х3.5х2.4 мм

Тип подложки

 звезда 21 x 21 мм

Особенности

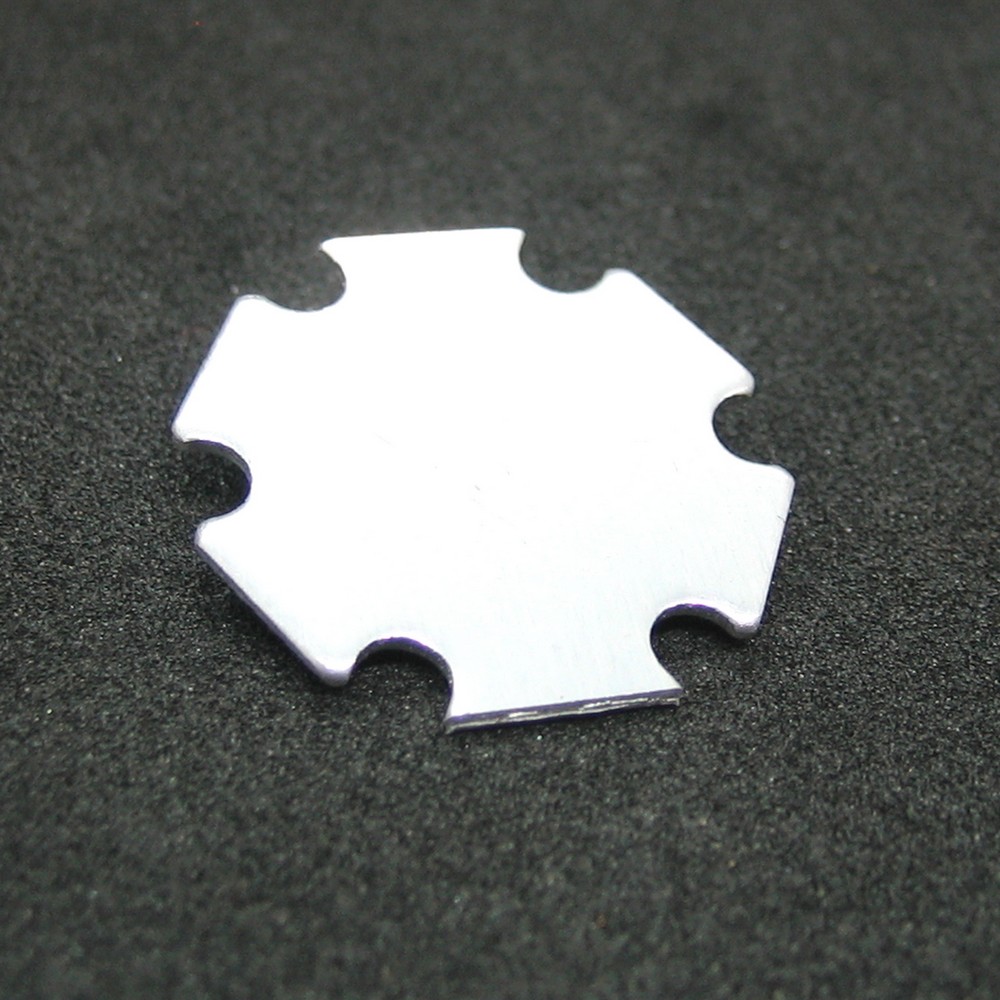

 алюминиевая подложка

Мощный и миниатюрный однокристальный светодиод серии XТ-Е производства компании Cree - обладает высокой плотностью излучения, позволяющей повысить светоотдачу, при этом уменьшив размер и стоимость конечного изделия. Светодиод установлен на алюминиевую подложку в форме звезды.

Особенностями серии XT-E от CREE являются: Высокая световая отдача: до 148 лм/Вт (350 мА); Низкое тепловое сопротивление от p-n-перехода до точки пайки: 5°C/Вт; Максимальная температура p-n-перехода: 150°C; Размеры основания: 3,45×3,45 мм; Электрически нейтральное теплоотводящее основание; Бессвинцовая технология монтажа, соответствующая RoHS; Тестирование по стандартам JEDEC; Средний световой поток после 50 000 часов работы: выше 70% от начального значения; Стабильность цветовой температуры.

Как подключить модуль

Для обеспечения эффективной работы светодиода необходимо запитать его через специальный драйвер - источник стабильного тока. Номинальный ток модуля 350 мА. Но диод может отлично работать и при значительно больших токах, излучая при этом значительно больше света. Зависимость светового потока от приложенного тока к диоду показана на рисунке 1.

Рисунок 1 - Зависимость интенсивности излучения светодиода от приложенного тока

Таким образом, для использования светодиода в номинальном режиме при питании от 12 В, рекомендуем использовать драйвер
Power Led-M 8-36 350 350 мА - для получения 100% светового потока от номинального
Power Led-M 6-30 700 700 мА - для получения 180% светового потока от номинального

либо использовать драйвера производства компании MeanWell
LDD-350L -350 мА - для получения 100% светового потока от номинального (возможно подключить до 10 модулей при условии повышения входного напряжения)
LDD-700LW - 700 мА - для получения 180% светового потока от номинального
LDD-1500L - 1500 мА - для получения 300% светового потока от номинального

Для питания от литиевых аккумуляторов подойдут драйверы: LI-ION-LED-DRIVER-350MA или LI-ION-LED-DRIVER-700MA

Для питания светодиода от 220 В рекомендуем использовать драйверы

PL-10W-300MA-IP65; Led-Driver-10W-300mA - 350 мА - можно подключить от 4-х светодиодов последовательно и использовать их в номинальном режиме

LPC-20-350 350 мА - можно подключить до 20 светодиодов последовательно и использовать их в номинальном режиме
LPC-20-700 700 мА - можно подключить до 10 светодиодов последовательно при световом потоке 180% от номинального
LPC-60-1050 1050 мА - можно подключить до 20 светодиодов последовательно при 250% светового потока от номинального
LPC-35-1400 1,4 А - можно подключить до 8 светодиодов последовательно при максимальном световом потоке (300 % от заявленного)

смотри так же другие драйверы светодиодов

Как охладить

Для обеспечения долгой жизни светодиода и воизбежании снижения его светового потока необходимо обеспечить хороший теплоотвод от подложки. Для этого необходимо использовать радиатор, радиаторы-профиля либо алюминиевый декоративный профиль.


















LED модули на основе светодиодов CREE

Светодиодные модули получили широкое распространение в рекламных щитах и в различных светильниках. Их использование многократно упрощает технологический процесс сборки светильника на производстве, повышает надежность и безопасность в период использования изделия, сокращает возможные затраты на послепродажное обслуживание.

Кроме стандартных распространенных модулей в форме «звезда» и «шестигранник», теперь со склада доступны модули в форме «круг».

Модули выполнены на базе светодиодов CREE самых популярных серий: XP-E, XM-L, MX, XP-G. Модули изготовлены на печатных платах с алюминиевой основой круглой формы в различных версиях, отличающихся по количеству и типу мощных светодиодов.



Модули на основе сверх-ярких светодиодов CREE серии XTE на складе в Харькове

Предлагаем со склада в Харькове новейшие светодиоды серии XTE напаянные на алюминиевую подложку. Светодиоды CREE серии XTE имеют один из самых высоких показателей светоотдачи в отрасли. Готовый модуль удобно применять при изготовлении промышленных и бытовых светодиодных светильников, алюминиевая подложка служит хорошим теплоотводом и легко монтируется на радиаторы различных типов. Данные модули работаю на токах от 350 до 1500 мА, что дает возможность получить значительный прирост (до 300 %) в световом потоке. Т.е. один светодиод способен выдавать до 450 Лм.

Светодиоды с мире делятся на два вида: светодиоды CREE и остальные светодиоды.

Светоотдача светодиодов в холодном белом цвете (при токе 350 мА и температуре кристалла 25ºС) достигает значения 150 лм/Вт. Стоимость люмена у светодиодов новых серий получается примерно в 2 раза ниже чем у светодиодов предыдущего поколения.


CREE на складе в Харькове

Мощный и миниатюрный однокристальный светодиод серии XТ-Е производства компании Cree - обладает высокой плотностью излучения, позволяющей повысить светоотдачу, при этом уменьшив размер и стоимость конечного изделия. Светодиод установлен на алюминиевую подложку в форме звезды.

Особенностями серии XT-E от CREE являются: Высокая световая отдача: до 148 лм/Вт (350 мА); Низкое тепловое сопротивление от p-n-перехода до точки пайки: 5°C/Вт; Максимальная температура p-n-перехода: 150°C; Размеры основания: 3,45×3,45 мм; Электрически нейтральное теплоотводящее основание; Бессвинцовая технология монтажа, соответствующая RoHS; Тестирование по стандартам JEDEC; Средний световой поток после 50 000 часов работы: выше 70% от начального значения; Стабильность цветовой температуры.

Как подключить модуль

Для обеспечения эффективной работы светодиода необходимо запитать его через специальный драйвер - источник стабильного тока. Номинальный ток модуля 350 мА. Но диод может отлично работать и при значительно больших токах, излучая при этом значительно больше света. Зависимость светового потока от приложенного тока к диоду показана на рисунке 1.

Рисунок 1 - Зависимость интенсивности излучения светодиода от приложенного тока

Таким образом, для использования светодиода в номинальном режиме при питании от 12 В, рекомендуем использовать драйвер
Power Led-M 8-36 350 350 мА - для получения 100% светового потока от номинального
Power Led-M 6-30 700 700 мА - для получения 180% светового потока от номинального

либо использовать драйвера производства компании MeanWell
LDD-350L -350 мА - для получения 100% светового потока от номинального (возможно подключить до 10 модулей при условии повышения входного напряжения)
LDD-700LW - 700 мА - для получения 180% светового потока от номинального
LDD-1500L - 1500 мА - для получения 300% светового потока от номинального

Для питания от литиевых аккумуляторов подойдут драйверы: LI-ION-LED-DRIVER-350MA или LI-ION-LED-DRIVER-700MA

Для питания светодиода от 220 В рекомендуем использовать драйверы

PL-10W-300MA-IP65; Led-Driver-10W-300mA - 350 мА - можно подключить от 4-х светодиодов последовательно и использовать их в номинальном режиме

LPC-20-350 350 мА - можно подключить до 20 светодиодов последовательно и использовать их в номинальном режиме
LPC-20-700 700 мА - можно подключить до 10 светодиодов последовательно при световом потоке 180% от номинального
LPC-60-1050 1050 мА - можно подключить до 20 светодиодов последовательно при 250% светового потока от номинального
LPC-35-1400 1,4 А - можно подключить до 8 светодиодов последовательно при максимальном световом потоке (300 % от заявленного)

смотри так же другие драйверы светодиодов

Как охладить

Для обеспечения долгой жизни светодиода и воизбежании снижения его светового потока необходимо обеспечить хороший теплоотвод от подложки. Для этого необходимо использовать радиатор, радиаторы-профиля либо алюминиевый декоративный профиль.



Смотри так же :
светодиоды XBD и XTE со склада в Харькове

Повышенная эффективность светодиодов XT-E и XB-D была достигнута изменением технологии их производства. Светодиоды изготавливаются по технологии Direct Attached. Суть технологии состоит в том, что теперь внутри светодиода не используются токоподводящие проволочки от внешних контактов к кристаллу. Ток подводится через токопроводящий слой на нижней стороне кристалла. Одновременно с этим, за счет специальной огранки кристалла, была увеличена эффективная площадь излучения светодиода.

смотри также : XML-2: Светодиодные модули на основе мощных светодиодов XML2-T6

XML-2: Светодиодные модули на основе мощных светодиодов XML2-T6 производства компании CREE

Компания CREE является одним из лидеров рынка по производству светодиодов. Одними из самых популярных стали мощные диоды серии Xlamp. На базе CREE XM-L2 изготавливают фары для велосипедов, компактные мощные фонари

Светодиоды серии CREE XM-L, так же многие именуют их XML, стали самыми мощными сверхяркими led диодами. При своих компактных размерах 5 на 5 мм. их световой поток нейтрально белого света в номинале составляет 260 Люмен, а предельно допустимый до 1040 Люмен. При максимальной мощности потребление составляет 10 Вт, но при этом получается низкая общая эффективность, которая равна 100 Люмен на Ватт.

XM-L - является лучшей разработкой компании CREE. С момента изобретения данного светодиода 95% мощных фонарей строятся именно на нем! Данный диод обладает выдающимися характеристиками. Его яркость достигает до 1000 люмен при токе 3А.

смотри также : Модули на основе сверх-ярких светодиодов CREE серии XTE
