Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Миниатюрный модуль питания
XL3608-5V
Мини DC-DC Повышающий Преобразователь Напряжения (Step-Up) Входной ток: макс. 2А, Входное Напряжение 2.5–11.5?В, Выходное напряжение: DC 5 В
Временно нет на складе...
код товара: 00-00079487
Кол-во | Цена без НДС, грн | Купить |
| Раздел:

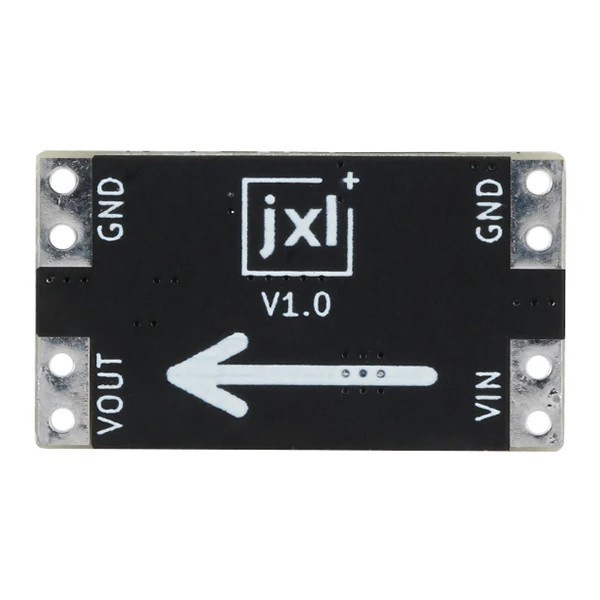

Миниатюрный модуль питания
|
|
Этот модуль использует схему с
ключевым чипом на 4А, максимальный входной ток может достигать 2А. Работа
стабильная, частота переключения около 1,2 МГц. Модуль работает в режимах PWM и
PFM. При малой нагрузке он работает в режиме PFM для снижения потребления в
режиме холостого хода. При увеличении тока нагрузки автоматически переходит в
режим PWM.
Модуль использует дроссель, рассчитанный на достаточный ток, что исключает
проблему ограничения выходной мощности из-за индуктивности.
Это типичная повышающая (BOOST) схема, поэтому при статическом коротком
замыкании на выходе модуль не работает. Выходная мощность полностью зависит от
входного напряжения и тока — нельзя ориентироваться только на напряжение,
указанное в характеристиках. Модуль не сможет выдать ток 2А при любом напряжении
на выходе.
Модуль поддерживает выходные напряжения 5В, 9В и 12В. Для выбора нужного
напряжения предусмотрены перемычки (jumper pad), пользователь может легко
выбрать одно из этих стандартных значений. Также предусмотрена контактная
площадка ADJ в корпусе 0805, куда можно припаять резистор для задания своего
выходного напряжения.

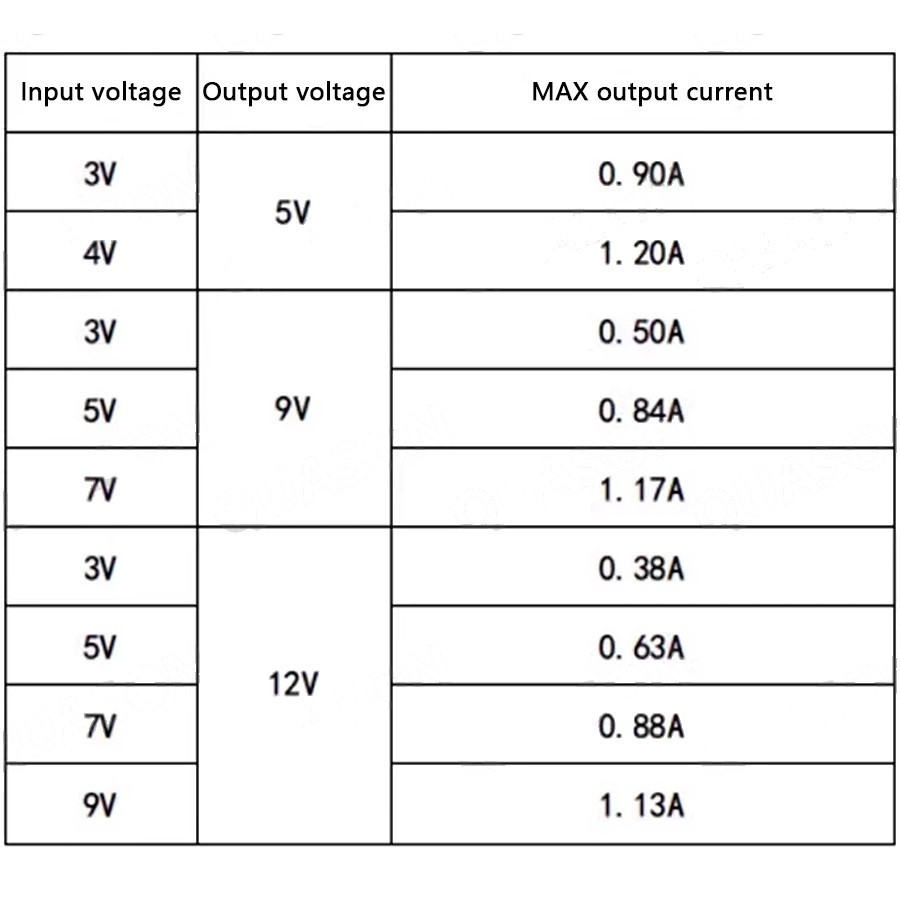

Выходной ток зависит от входных
параметров.
Входной ток не должен превышать 1,5 А.
Для расчёта максимального выходного тока используется следующая формула: Vin*1.5/Vout
Мощность на выходе не может быть полностью реализована, если входное напряжение
слишком низкое, например, при 3 В.
При использовании источников питания с низким напряжением, особенно при высокой
нагрузке на выходе, пользователям следует учитывать эти ограничения.
Технические характеристики
Тип модуля: импульсный источник питания
Входное напряжение: DC 2.5–11.5 В (меньше на 0.5 В выходного напряжения)
Входной ток: макс. 2А
Выходной ток: определяется входными параметрами
Выходное напряжение: DC 5 В
Выходная мощность: входное напряжение × 1.5 (макс.)
Частота переключения: около 1.2 МГц
Режим работы: PWM / PFM
Ток покоя (в режиме PFM): 200–600 мкА
Режим настройки: выбор перемычкой 5/9/12 В, возможна установка своего напряжения
через ADJ

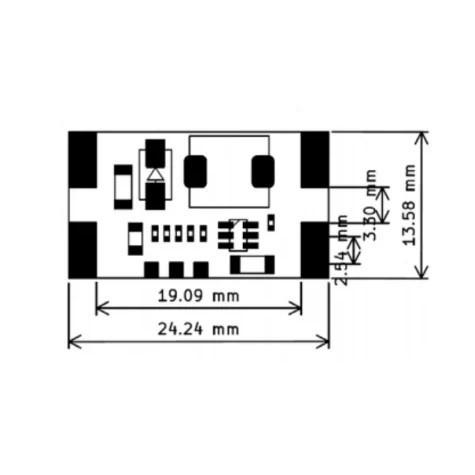

Интерфейс модуля: контактные площадки 2.54 мм
|
