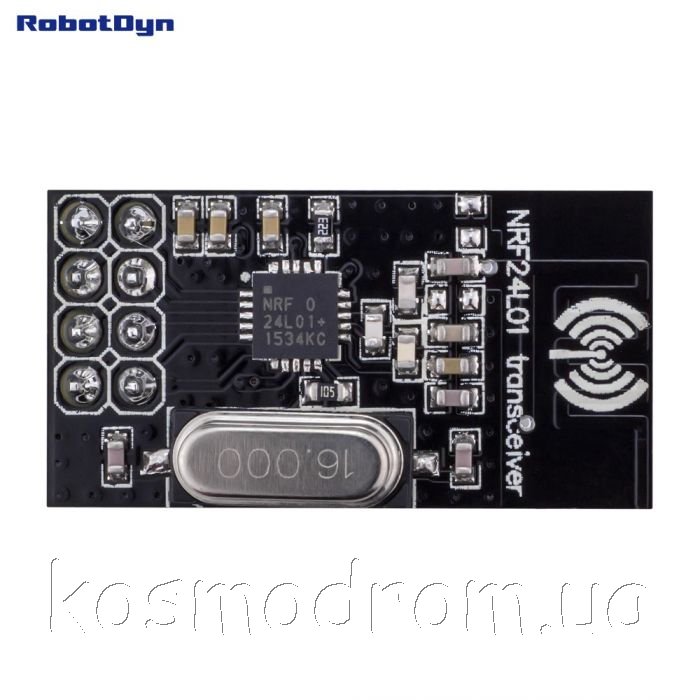

Wireless Module
NRF24L01, 2.4 Ghz RF transceiver, SPI является недорогим модулем
радиосвязи на частоте 2,4 ГГц , который основан на чипе Nordic
Semiconductor nRF24L01+.
Чип nRF24L01 + включает в себе 2,4 ГГц приемопередатчик ВЧ, РЧ
синтезатор, и модулирующую логику, включая усовершенствованный протокол
аппаратного ShockBurst ™ ускорителя с поддержкой высокоскоростного
интерфейса SPI для связи с микроконтроллером. Дальность приема-передачи
составляет от 10 до 60 метров, модуль может использоваться для связи
между микроконтроллерами или микроконтроллером и датчиком.
Модуль поддерживает работу со скоростью 250 Кбит/с, 1 Мбит/сек или 2
Мбит/с, и может работать на 126 независимых каналах, благодаря чему в
одной сети могут находиться несколько трансиверов, не мешая друг другу.
Для работы с Arduino существует библиотека Mirf.
Особенности:
Скорость передачи до 2Мбит. SPI интерфейс. (настраиваемая 2, 1, 0,25
Мб/с)
126 каналов связи, подключение один к многим, скачкообразная перестройка
частоты
Поддержка многоточечной связи, аппаратный контроль ошибок.
Ток потребления:
- пиковый ток при 2Мбит 12.5 мА.
- рабочий ток 11мА
- режим ожидания 32 мкА.
Встроенная 2.4ГГц антенна
Встроенный регулятор напряжения
Модуляция GFSK
Размеры: 28,5 х 15,25 мм
Напряжение питания: от 1.9...3.6 В.DC.
Встроенный стабилизатор напряжения. |
