Используется печатная плата FR-4 толщиной 1,6 мм. При разработке были учтены как акустические характеристики, так и внешний вид. Плата выполнена без перемычек, что делает её одновременно эстетичной и практичной.

При записи звука, а также при использовании акустических систем и другого аудиооборудования расположение динамиков не всегда бывает оптимальным. Обычный предварительный усилитель без регулировки тембра не всегда способен обеспечить требуемое качество звучания. В таких случаях регулировка тембра становится очень полезной. Если дополнительный источник питания отсутствует, предпочтительным решением является пассивный предусилитель тембра. Он позволяет эффективно регулировать высокие и низкие частоты, обеспечивая более сбалансированное звучание усилителя и акустических систем.

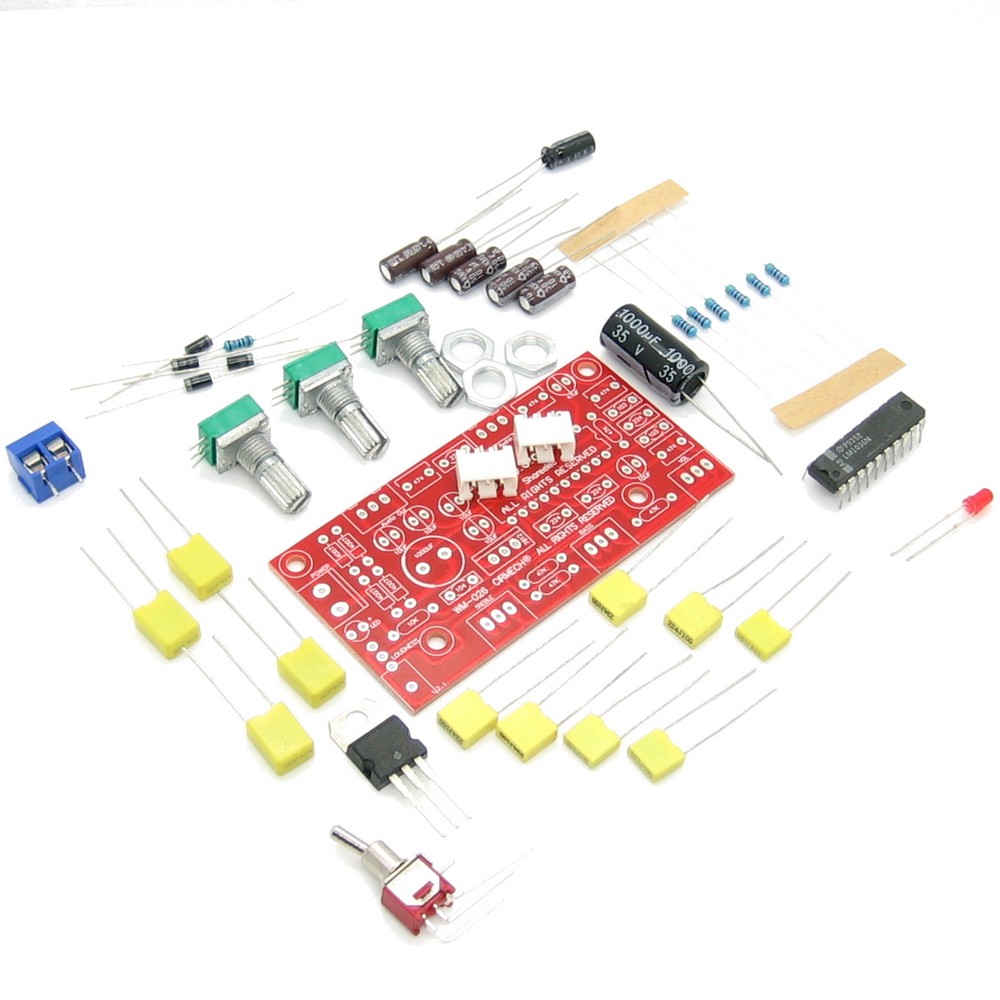

В схеме используются высокоточные металлоплёночные резисторы с 5-полосной маркировкой, металлизированные конденсаторы и герметичные потенциометры, что позволяет добиться максимального качества работы.

Примечание
Функция тонкомпенсации (Loudness) микросхемы LM1036 наиболее заметна при низком уровне громкости. Если усилитель и акустическая система имеют недостаточное разрешение, эффект может быть выражен слабо, что не является неисправностью схемы.

Для проверки работы функции:
Установите регуляторы высоких и низких частот в минимальное положение.
Установите громкость примерно на 1/10 от максимальной.
Включайте и выключайте переключатель Loudness — разница в звучании должна быть слышна.


Характеристики
Напряжение питания: AC 12–18 В или DC 16–25 В
Размер платы: 7,6 × 3,9 см (2,99 × 1,54 дюйма)
