Модуль Ethernet
WIZ107SR
WIZ107SR - это шлюз между устройствами с последовательным интерфейсом (RS-232) и сетью Ethernet

На складе ...
Производитель: WIZNET
код товара: 00-00030277

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

1408,50
1396,25
1384,22

Раздел:
Модуль Ethernet

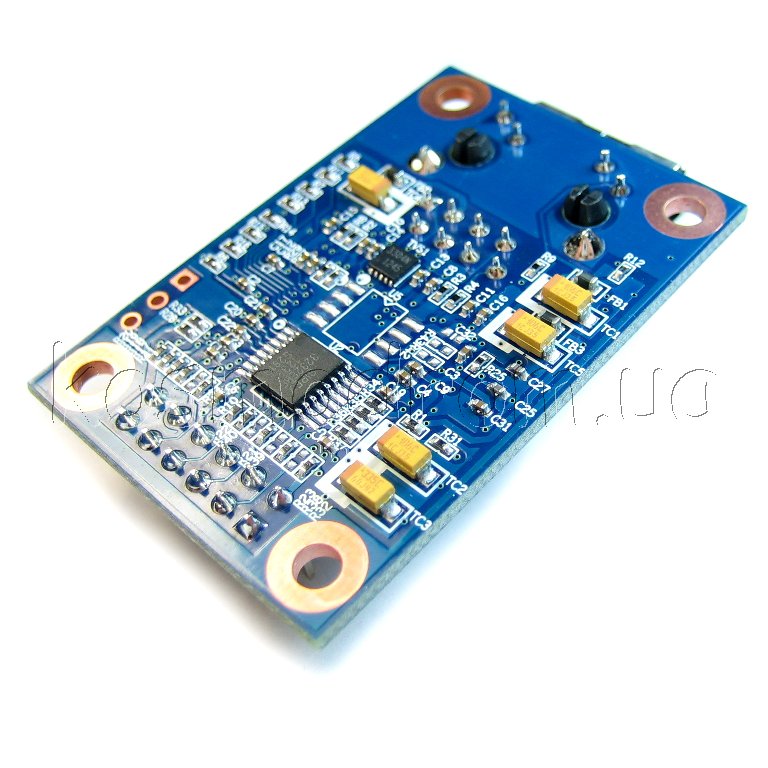

Модуль WIZ107SR

WIZ107SR - это шлюз между устройствами с последовательным интерфейсом (RS-232) и сетью Ethernet. Модуль позволяет организовывать удаленное управление, процессы измерения и контроля для встраиваемых устройств с интерфейсом RS-232. WIZ107SR разработан на базе микросхемы W7100. Модуль имеет аппаратную поддержку протоколов TCP/IP таких как TCP, UDP, IP, ARP, ICMP, IGMP. Для подключения к сети Ethernet на плате установлен разъём RJ-45, последовательный порт представлен 12-контактным разъёмом с функциями, соответствующими стандарту RS-232.

Спецификация модуля:
Архитектура TCP/IP W7100
PHY В составе W7100.
Автоопределение типа передачи данных: полнодуплексное или полудуплексное.
Автоопределение полярности MDI / MDIX
Последовательный порт RS-232
МК В составе W7100 (полностью соответствует стандарту 8051).
Область загрузчика (ROM) 2 Кб.
Flash-память программ 64 Кб.
Flash-память данных 256 б.
Область памяти данных (RAM) 64 Кб.
Буфер памяти для временного хранения данных сети 32 Кб.
Последовательный порт Интерфейс Имеется RS-232C передатчик
Сигналы TXD, RXD, RTS, CTS, GND
Параметры работы Контроль чётности: нет, нечётное, чётное.
Бит данных: 7, 8 бит
Управление потоком данных: нет, RTS / CTS, XON / XOFF
Скорость До 230 Кбит/с
Размеры 48 мм х 30 мм х 18 мм (включая разъём)
Тип разъёма 2.54 мм, штыревой, 12 контактов (2*6)
Напряжение питания DC 3.3 В
Мощность тока До 250 мА
Температура От 0° С до 70°С (рабочий режим), от -40°С до 85°С (хранение)
Влажность От 10 до 90%

Разъём последовательного интерфейса
<="" td=""> 1 VCC 2 VCC
3 RXD 4 nRESET
5 RTS 6 nFAC_RST
7 TXD 8 HW_TRIG
9 CTS 10 NC
11 GND 12 GND


Для проверки возможностей интерфейсного моста WIZ107SR компания WIZnet предлагает использовать отладочный комплект WIZ107SR-EVB.

В состав комплекта входят:

  • интерфейсный преобразователь WIZ107SR;
  • тестовая плата;
  • 12-контактный кабель для связи WIZ107SR - тестовая плата;
  • кабель "нуль-модем";
  • кабель "витая пара";
  • блок питания 5 В / 2А
  • CD-диск с документацией.

Документация и программы

Категория Название Версия Формат Размер Дата обновления
Программы Программа настройки 1.4.1.0 zip 1,8 Мб июль 2011
Прошивка 1.9 bin 50 КБ июль 2011
Тестовая программа обратной связи (loopback)   zip 1.4 Mb июль 2011
Программа WIZVSP (Virtual Serial Port) 1.61 zip 3.5 Mb июль 2011
Программа Device Terminal   exe 252 Кб июль 2011
Документация Техническое описание 1.1 pdf 357 Kb июль 2011
Руководство пользователя 1.3 pdf 995 Kb июль 2011
Схема тестовой платы   pdf 46 Kb июль 2011










Компоненты и мезонинные модули компании WIZNET

Компания WIZnet занимается производством и поставкой уникальных аппаратных решений для осуществления удаленного доступа к устройствам управления и контроля, к автоматизированному производственному оборудованию, к измерительной и медицинской аппаратуре, к мобильным устройствам. IP-телефония и IP телевидение также становятся неотъемлемой частью современной жизни. В состав таких систем обычно входят проводные или беспроводные каналы связи. Для реализации проводных каналов широко используются сети Ethernet с развитым стеком протоколов TCP/IP.

Компоненты и мезонинные модули компании WIZNET





Интерфейсные мосты "RS-232 <-> Ethernet " Отладочные платы и наборы Мезонинные компонентные модули на основе микросхем Ethernet-контроллеров


Поставляемые компоненты
