Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Жидко-кристаллическая матрица OLED

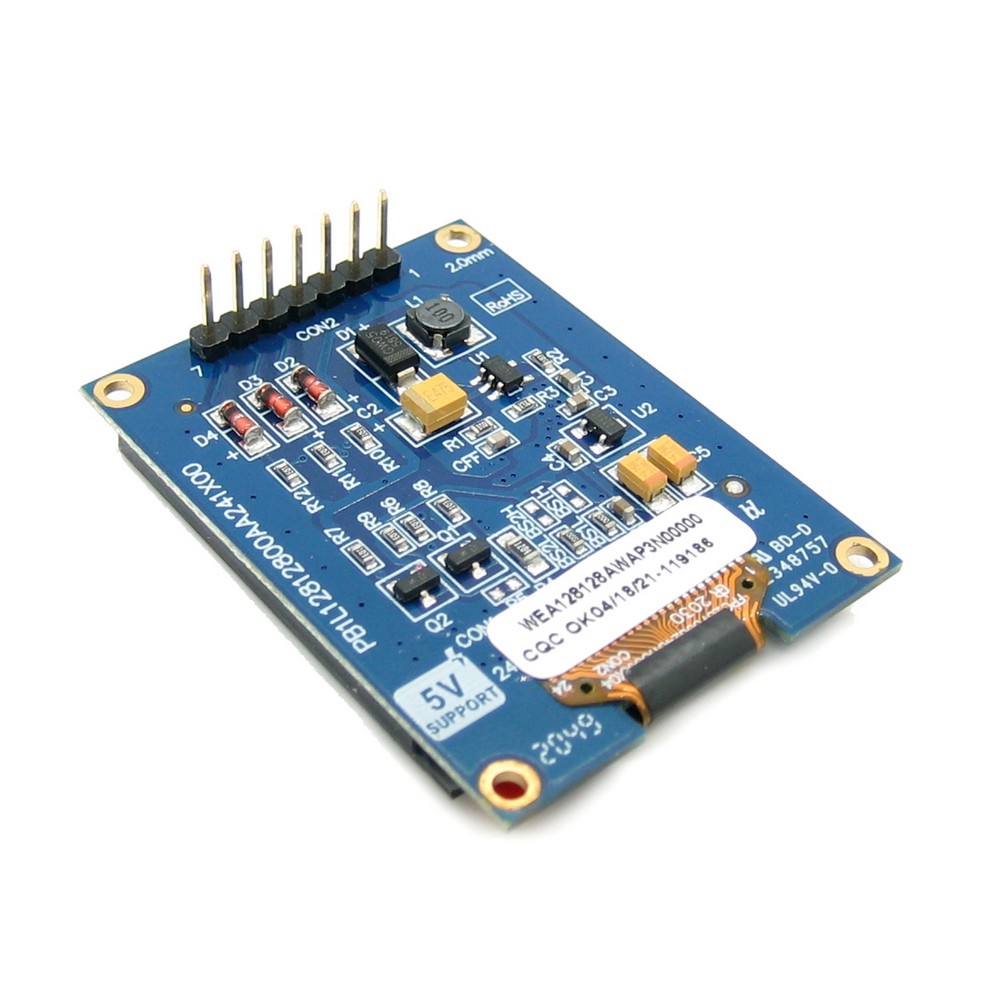

WEA128128AWAP3N00000
1.5 дюйма COG+PCB OLED дисплей модуль 128x128. White Dots, SPI, SSD1327
На складе ...
Производитель: WINSTAR
код товара: 00-00066494
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Жидко-кристаллическая матрица OLED
| | | |
|
 |
Компания
WINSTAR предлагает самую широкую линейку символьных и графических
жидкокристаллических индикаторов (LCD), с широким выбором разрешения
и вариантов подсветки. Производственная линейка включает в себя
следующие технологии: TN, STN, FSTN, color STN, COG, TFT, FCS-LCD,
VATN и OLED. |
Тип:
Графический
Тип монтажа контроллера: COG+PCB
Диагональ: 1.5 дюйма
Разрешение: 128 x 128 точек
Встроенный контроллер SSD1327
3.3V/5V Power supply
1/128 duty
Интерфейс: SPI, на выбор I2C
Цвет дисплея: Белый / Желтый / Небесно голубой
Инверсия
WEA128128A– 1.5" дюймовый графический COG OLED модуль с разрешением 128x64 точки
на печатной плате и имеет монтажные отверстия для удобного крепления. Данный
дисплей сделан на базе контроллера IC SSD1327 c поддержкой интерфейсов:
параллельного I2C и SPI 4-х жильного интерфейса. Напряжение логики модуля
составляет 3.3V~5V, 1/128 рабочий цикл; значение тока при засвете 50% площади
индикатора составляет 160 mA @3.3Vdd (типичное значение).
WEA128128A может работать при температурах от -40℃ до +85℃; а температура
хранения - от -40℃ до +85℃. Дисплей WEA128128A идеально подходит для применения
в таких областях как: “умный дом”, POS системы, Облачных/IoT системах, умных
устройствах, автомобилестроении, коммуникационных системах, медицинских
устройствах и т.д.
Техническое описание
Функции контроллера контактного интерфейса
|
No. |
Символы |
Описание |
|
1 |
GND |
This is a ground pin. |
|
2 |
VCC |
Power supply for panel driving voltage. This is also the most
positive power voltage supply pin. It is supplied by external
high voltage source. |
|
3 |
D0 |
These pins are bi-directional data bus connecting to the MCU
data bus.
Unused pins are recommended to tie LOW.
When serial interface mode is selected, D0 will be the serial
clock input: SCLK; D1 will be the serial data input: SDIN and D2
should be kept NC. |
|
4 |
D1 |
|
5 |
RES# |
This pin is reset signal input.
When the pin is pulled LOW, initialization of the chip is
executed.
Keep this pin pull HIGH during normal operation. |
|
6 |
D/C# |
This pin is Data/Command control pin connecting to the MCU.
When the pin is pulled HIGH, the data at D[7:0] will be
interpreted as data.
When the pin is pulled LOW, the data at D[7:0] will be
transferred to a command register. |
|
7 |
CS# |
This pin is the chip select input connecting to the MCU.
The chip is enabled for MCU communication only when CS# is
pulled LOW (active LOW). |
Механические характеристики
|
Наименование |
Измерения |
Единица |
|
Разрешение |
128 x 128 Dots |
－ |
|
Габариты |
34.2 x 45.5 x 3.16 |
mm |
|
Активная область |
26.86 x 26.86 |
mm |
|
Размер пикселя |
0.185 x 0.185 |
mm |
|
Шаг пикселя |
0.210 x 0.210 |
mm |
|
Матрица |
Пассивная |
|
Цвет дисплея |
монохромные |
|
Рабочий цикл |
1/128 Duty |
|
Шкала серого |
4 bits |
|
IC |
SSD1327 |
|
Интерфейс |
4-Wire SPI / I2C |
|
Диагональ |
1.5 дюйма |
Абсолютные максимальные значения
|
Parameter |
Символы |
Минимальный |
Максимальный |
Единица |
|
Напряжение питания логических схем |
VCC |
1.65 |
5.5 |
V |
|
Диапазон рабочих температур |
TOP |
-40 |
+80 |
°C |
|
Температура хранения |
TSTG |
-40 |
+85 |
°C |
Электронные характеристики
|
Наименование |
Символы |
Condition |
Минимальный |
Типичный |
Максимальный |
Единица |
|
Напряжение питания логических схем(3V/5V) |
VCC |
－ |
2.8 |
3.3 |
5.2 |
V |
|
Вход высокого уровня |
VIH |
－ |
0.8×VCC |
－ |
VCC |
V |
|
Вход низкого уровня |
VIL |
－ |
0 |
－ |
0.2×VCC |
V |
|
Выход высокого уровня |
VOH |
－ |
0.9×VCC |
－ |
VCC |
V |
|
Выход низкого уровня |
VOL |
－ |
0 |
－ |
0.1×VCC |
V |
|
50% Check Board operating Current |
ICC |
VCC=3.3V |
－ |
160 |
320 |
mA |
| | |
|
Поставляемые компоненты
|
