Микросхема
W5300
W5300 - однокристальный Ethernet-контроллер, аппаратно реализующий стек протоколов TCP/IP

На складе в Харькове...
Производитель: WIZNET
код товара: 00-00030302

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

269,00
250,02
236,86

Этот товар находится по адресу
ул. Академика Павлова 120
Раздел:
Микросхема




Микросхема W5300

Микросхема W5300 - однокристальный Ethernet-контроллер, аппаратно реализующий стек протоколов TCP/IP и имеющий возможность работы в качестве MAC-RAW канала для программного стека протоколов TCP/IP (Web, Email, FTP, Telnet) на внешнем хосте.
Новый сетевой контроллер предназначен для использования во встраиваемых приложениях, для которых необходима высокая скорость передачи данных. Контроллер также можно использовать в системах промышленной автоматизации.
W5300 разрабатывался на базе популярного кристалла W5100, поэтому он обладает всеми базовыми функциями W5100. Основное отличие - разрядность шины данных. Новый сетевой контроллер W5300 поддерживает как 8-разрядную, так и 16-разрядную шины данных. Управляющие регистры W5300 также 16-ти разрядные.


смотри продукцию WIZnet

Преимущества:

  • Высокая скорость обработки данных: более 50Мбит/с на прикладном уровне
  • Сокращает время разработки конечного приложения
  • Аппаратно реализованные MAC и PHY подуровни
  • Возможно использование как на оборудовании с операционной системой, так и на оборудовании без операционной системы

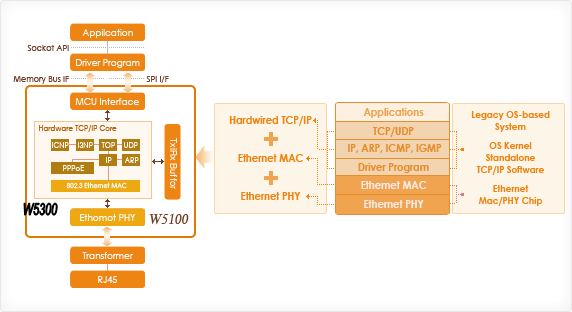

TCP/IP - разгрузка платформы с помощью сетевых контроллеров W5100 и W5300

W5300 хорошо подходит для различных встраиваемых приложений, таких как:
  • Домашние сетевые устройства - Set Top Box, PVR, digital Media Adapter
  • Parallel-to-Ethernet - POS/Mini принтеры, копиры
  • USB-to-Ethernet - устройства хранения данных, сетевые принтеры
  • Встроенные серверы
  • Системы охраны, видеонаблюдения - цифровая запись, сетевые камеры, контроль доступа
  • Услуги IP-телефонии и видеосвязи
  • Удаленный доступ к информации в быту и деловой жизни
  • Сбор данных
  • Удаленное управление и мониторинг в промышленности

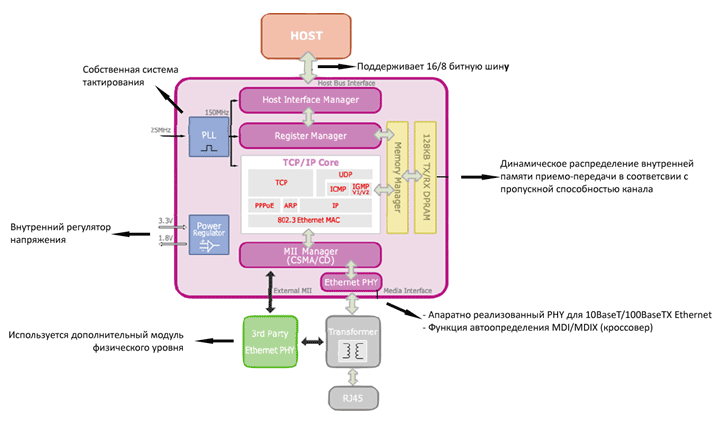

Особенности:

  • Аппаратная поддержка стека протоколов TCP/IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

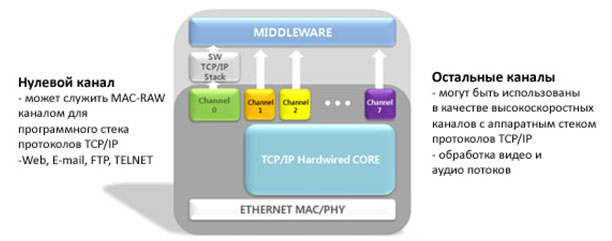

  • Возможность работы в качестве MAC-RAW канала для программного стека протоколов TCP/IP (Web, Email, FTP, Telnet) на внешнем хосте
  • Одновременная и независимая поддержка 8ми соединений
  • Высокая скорость обработки данных: более 50Мбит/с на прикладном уровне
  • Поддержка ADSL подключений (и поддержка протокола PPPoE с режимом распознавания PAP/CHAP)
  • Не поддерживает IP фрагментацию (разбиение пакетов данных на части)
  • 128 Кбайт внутренней памяти для обмена данными (внутренняя TX/RX память)
  • Динамическое распределение внутренней памяти TX/RX с учетом пропускной способности канала
  • Поддержка прямого доступа к памяти
  • Аппаратная реализация физического уровня сети для 10BaseT/100BaseTX Ethernet
  • Автоопределение типа передачи данных: полнодуплексное или полудуплексное
  • Функция автоопределения MDI / MDIX
  • Поддержка 6 индикаторных светодиодов (TX, RX, Full/Half duplex, Collision, Link, Speed)
  • Возможность использования внешней микросхемы физического уровня PHY
  • Поддержка 16/8 разрядной шины данных
  • Поддержка интерфейса с двумя режимами адресации: прямой и косвенной
  • Встроенная PLL на частоту 150МГц, которая используется для операций внутри блоков TCP/IP, "Хост интерфейс Менеджер" и "Менеджер Регистрации".
    Внешняя тактовая частота 25 МГц.
    Сетевая рабочая частота операции (NIC_CLK):
    25МГц (100BaseTX) или 2.5 МГц (10BaseT))
  • Напряжение питания 3,3В; линии ввода/вывода поддерживают уровни сигналов 5В
  • Встроенный регулятор напряжения на 1,8В
  • КМОП-технология 0,18мкм
  • Корпус 100LQFP
  • Соответствует стандарту RoHS

Различия кристаллов W5300 и W5100

  W5100 W5300
Интерфейс Адресная шина 15 PINs, ADDR[14:0] 10PINs, ADDR[9:0]
Шина данных 8 Bit, DATA[7:0] 16/8 Bit,
DATA[15:8]/DATA[7:0]
Интерфейс подключения к ПК Direct/Indirect, SPI Direct/Indirect
Память Доступ Прямая адресация Косвенная адресация
через Sn_TX_FIFOR/Sn_RX_FIFOR регистры
Размер Фиксированный размер 16 Кбайт Конфигурируемая 128Кбайт

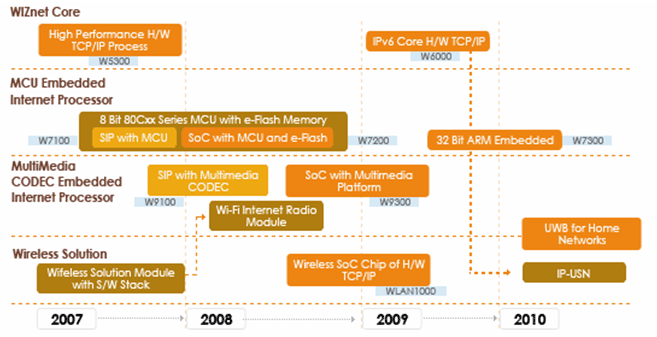

Развитие продукции WIZnet на основе W5300

Программы и документация

Категория Название Версия Формат Размер Дата обновления
Документация Техническое описание W5300 1.2.2 pdf 2.50Мб 16.02.2009
Различия между W5300 и W5100 1.0.0 pdf 117Кб 14 мая 2008
Принципиальная схема включения W5300   zip 160Кб 25 марта 2008
Описание тестирования внешней Tx/Rx памяти 1.0 pdf 281Кб 14 мая 2008
Как использовать протокол PPPoE для W5300 1.0.0 pdf 378Кб 16 мая 2008
Использование программы Ethereal для изучения пакетов в сети   pdf 205Кб 12 апреля 2005
WIZnet SOCKET API 1.1.0 chm 85Кб 14 мая 2008
Драйвер 1.0.1 zip 35Кб 14 мая 2008
Протокол тестирования 1.0.1 pdf 589Кб 25 сентября 2008
Результаты тестирования 1.0.1 pdf 86Кб 29 сентября 2008
W5300 Errata Sheet. Ошибки кристалла и рекомендации по исправлению 1.1 pdf 78Кб 25 ноября 2008
Общий список документации по продукции Wiznet







Компоненты и мезонинные модули компании WIZNET

Компания WIZnet занимается производством и поставкой уникальных аппаратных решений для осуществления удаленного доступа к устройствам управления и контроля, к автоматизированному производственному оборудованию, к измерительной и медицинской аппаратуре, к мобильным устройствам. IP-телефония и IP телевидение также становятся неотъемлемой частью современной жизни. В состав таких систем обычно входят проводные или беспроводные каналы связи. Для реализации проводных каналов широко используются сети Ethernet с развитым стеком протоколов TCP/IP.

Компоненты и мезонинные модули компании WIZNET





Интерфейсные мосты "RS-232 <-> Ethernet " Отладочные платы и наборы Мезонинные компонентные модули на основе микросхем Ethernet-контроллеров
