Микросхема
W5100
W5100 - 10/100 Ethernet - контроллер.
Временно нет на складе...

Производитель: WIZNET
код товара: 00-00030301

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 4 шт

181,25
169,74
152,77

Раздел:
Микросхема




Микросхема W5100

Новая микросхема W5100 является функционально законченным 10/100 Ethernet - контроллером. Она специально разрабатывалась для использования во встраиваемых приложениях, когда первоочередными требованиями являются легкость интеграции, стабильность и надежность работы, производительность и невысокая стоимость всей системы. Аппаратная реализация стека протоколов TCP/IP позволяет получить высокую скорость передачи данных - до 25 Мбит/c - и обеспечивает простую стыковку с Internet без участия операционных систем и внешних компьютеров. W5100 совместима со стандартами IEEE 802.3 10BaseT и 802.3u 100BaseTX.
Сетевой контроллер W5100 квалифицирован для работы в индустриальном температурном диапазоне -40...+85С


смотри продукцию WIZnet

Основные области применения W5100:
  • разнообразные сетевые устройства для дома и офиса
  • встраиваемые сервера
  • системы охраны, видеонаблюдения и контроля доступа
  • IP-телефония и видеосвязь
  • удаленный доступ к информации и сбор данных
  • удаленное управление и мониторинг
  • автоматизация зданий и производственных помещений

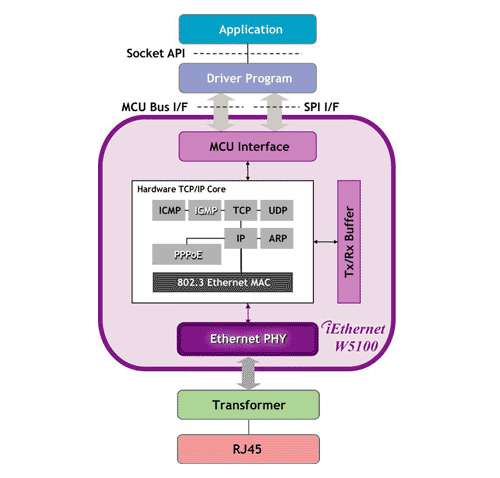

W5100 является логическим развитием популярного кристалла W3150A+. Микросхема аппаратно реализует следующие протоколы транспортного, сетевого и канального уровней системы OSI (Open System Interconnection): TCP, UDP, IPv4, ICMP, ARP, IGMP и MAC. Также обеспечивается аппаратная поддержка протокола PPPoE (Point-to-point over Ethernet) с PAP/CHAP протоколами аутентификации, что позволяет W5100 осуществлять удаленное подключение встраиваемого устройства к провайдеру через простой и дешевый DSL-модем, работающий в мостовом (bridge) режиме и не имеющий собственной аппаратной поддержки PPPoE.

Главная отличительная особенность W5100 - наличие на кристалле аппаратного узла, который реализует уровень PHY стека протоколов TCP/IP. Ранее для этой цели кристаллы W3100A и W3150A+ должны были работать совместно с внешней микросхемой PHY сторонних производителей (Realtek, Davicom и т.п.).

10BaseT/100BaseTX Ethernet PHY на кристалле является собственной разработкой компании WIZnet. Поддерживается Auto Negotiation (Full-duplex и Half-duplex) а также функция распознавания полярности подключения кабеля Auto-MDI/MDIX. Требования к внешнему трансформатору обычные: коэффициенты трансформации и величины индуктивностей составляют соответственно 1:1 и 350uH как для TX, так и для RX. Тем не менее, для реализации возможности функции Auto MDIX вместе с W5100 необходимо использовать симметричные трансформаторы.

Общие свойства и различия W5100 и W3150A+

Микросхема W5100 обладает рядом свойств, присущих кристаллу W3150A+:

  • Аппаратная поддержка стека протоколов TCP/IP: TCP, UDP, IPv4, ICMP, ARP, IGMP, MAC
  • Одновременная и независимая поддержка 4-х соединений;
  • Поддержка 10BaseT/100BaseTX в полнодуплексном режиме;
  • Высокая производительность до 25Mbps;
  • Интерфейсы подключения к микроконтроллеру: Direct (Clocked), Indirect (Clocked), SPI (режимы 0 и 3);
  • Встроенный 16К блок двухпортовой статической памяти для буферов данных TX/RX;
  • Напряжение питания 3,3В; линии ввода/вывода поддерживают уровни сигналов 5,0В;
  • 0,18 мкм CMOS технология;
  • Соответствие RoHS-стандарту.

Следующая таблица иллюстрирует различия кристаллов W5100 и W3150A+:

W5100 Свойства W3150А+
LQFP80 Тип корпуса LQFP64
Встроенный, с функциями Auto Negotiation и Auto MDI/MDIX Требования к PHY Внешний
6 выходов: TX, RX, Full/Half duplex, Collision, Link, Speed/td> Специализированные выходы для подключения индикаторных светодиодов Отсутствуют

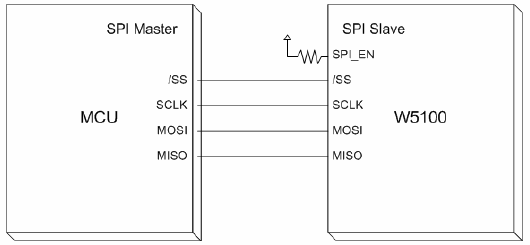

Пример схемы подключения W5100 к внешнему микроконтроллеру по интерфейсу SPI:



Программы и документация

Категория Название Версия Формат Размер Дата обновления

Исходные тексты программ

Использование PPPoE   zip 30Кб январь 2007
Использование IGMP   zip 35Кб январь 2007
DHCP - клиент   zip 49Кб январь 2007
Простой DNS-протокол   zip 49Кб январь 2007
Драйверы для работы с W5100   zip 17Кб январь 2007
Утилиты iInChip Loopback Test Program - ПО для ПК 3.1 rar 1.29Мб март 2006
Документация W5100 Datasheet. Описание микросхемы 1.1.8 pdf 1.31Мб июль 2009
Описание размещения элементов   pdf 72Кб 17 сентября 2007
Описание подключения 1.0 pdf 192Кб 8 сентября 2007
Ошибки в работе 1.0.0 pdf 68Кб 27 ноября 2007
Пример разработки   pdf 241Кб
Использование вывода LINKLED   pdf 88Кб 11 октября 2007
Отчет о тестировании   pdf 264Кб 2 сентября 2007
Multicasting Guide. Описание применения IGMP 1.0 pdf 429Кб январь 2007
ADSL (PPPoE) Connection Guide. Описание сессии PPPoE 1.0 pdf 579Кб январь 2007
Описание реализации DHCP-клиента   pdf 540Кб январь 2007
Описание простого протокола DNS   pdf 225Кб январь 2007
Использование программы Ethereal для изучения содержимого пакетов в сети.   pdf 204Кб март 2006
Схемы Принципиальная схема тестовой платы 2.0 zip 472Кб 2 сентября 2007
Общий список документации по продукции Wiznet
