Микросхема W3150A+

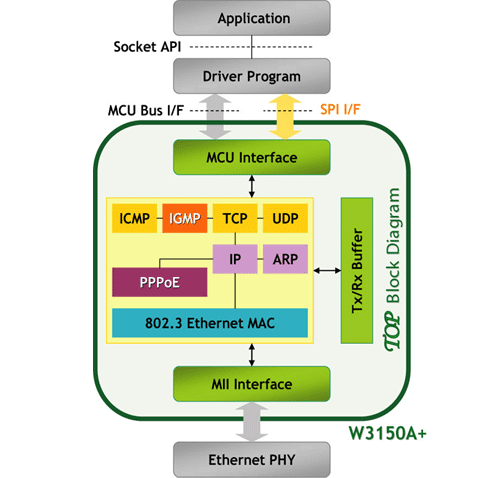

Микросхема W3150A+ является очередным развитием кристалла W3100A-LF. Также как и W3100A-LF, она является скоростным Ethernet-контроллером для сетей 10BaseT/100BaseTX. Аппаратная реализация стека протоколов TCP/IP позволяет получить высокую скорость передачи данных - до 25 Мбит/c. Микросхема реализует аппаратно следующие протоколы транспортного, сетевого и канального уровней системы OSI (Open System Interconnection): TCP, UDP, IP, ICMP, ARP, MAC. Дополнительно обеспечивается аппаратная поддержка протокола PPPoE (Point-to-point over Ethernet) с PAP/CHAP протоколами аутентификации.


смотри продукцию WIZnet







PPPoE является стандартным протоколом, используемым для установления соединения с провайдером через широкополосное соединение, такое, как линия DSL. Стандартный DSL-модем запускает PPPoE сессию и выполняет преобразование Ethernet-кадров в пакеты ATM.

Большинство DSL модемов ориентированы на работу с PC и имеют программную поддержку протокола PPPoE. Программная реализация PPPoE прилагается в виде драйверов для популярных операционных систем персональных компьютеров и не может быть портирована во встраиваемое устройство. Поэтому, как правило, для подключения встраиваемого устройства к линии DSL необходимо использовать более дорогой DSL модем (router), способный самостоятельно запустить PPPoE-сессию и авторизироваться у провайдера.

Встроенная реализация протокола PPPoE кристалла W3150A+ позволяет осуществлять удаленное подключение встраиваемого устройства к провайдеру через простой и дешевый DSL-модем, работающий в так называемом мостовом (bridge) режиме и не имеющем собственной аппаратной поддержки PPPoE.

Общие свойства и различия W3150A+ и W3100A-LF

Микросхема W3150A+ обладает рядом свойств, присущих кристаллу W3100A-LF:

  • Аппаратная поддержка стека протоколов TCP/IP;
  • Одновременная и независимая поддержка 4-х соединений;
  • Высокая производительность до 25Mbps;
  • Стандартный интерфейс MII для физического уровня;
  • Встроенный 16К блок двухпортовой статической памяти для буфера данных;
  • 0,18 мкм CMOS технология;
  • Поддержка 10BaseT/100BaseTX в полнодуплексном режиме;
  • Напряжение питания 3,3В; линии ввода/вывода поддерживают уровни сигналов 5,0 В;
  • Корпус LQFP64.

Следующая таблица иллюстрирует различия кристаллов W3150A+ и W3100A-LF:

W3150A Свойства W3100A-LF
TCP, UDP, IP, ICMP, IGMP, ARP, PPPoE (с поддержкой протоколов аутентификации PAP и CHAP), Ethernet MAC Поддержка протоколов TCP, UDP, IP, ICMP, ARP, Ethernet MAC
Не требуется Вычисление свободной памяти в Tx - буфере приемника Вычисляется в MCU
Не требуется Вычисление свободной памяти в Rx - буфере передатчика Вычисляется в MCU
Поддерживается Отправка UDP-пакетов по определенному MAC-адресу (без предварительных ARP-запросов) Не поддерживается
Direct (Clocked), Indirect (Clocked), SPI Интерфейсы подключения к микроконтроллеру Direct (Clocked, External clocked, Non-clocked), Indirect (Clocked, External clocked, Non-clocked), I2C
Поддерживаются Пакеты "UDP Port unreachable Packet" - проверка существования адресата по указанным IP-адресу и номеру порта в режиме UDP Не поддерживаются
Аппаратный, встроенный Механизм "TCP Keep Alive" для мониторинга работоспособности соединения в режиме TCP Возможна программная реализация
Receiving, Timeout, Connecting, Closing Прерывания по событиям Sys_Init, Sock_Init, Transmitting, Timeout, Connecting, Closing
Не содержит свинца
(Lead-free level 2)
Исполнение Соответствует RoHS-стандарту, ограничивающему содержание опасных веществ
(Lead-free level 3)





Кроме того, в W3150A+ несколько изменены состав и функциональное назначение регистров, а также режимы работы с памятью:

  • размер свободной памяти буфера передатчика вычисляется аппаратно. Введен дополнительный регистр TX_FSR (Tx Free Size Register), содержащий результат аппаратных вычислений;
  • размер полученных данных, находящихся в буфере приемника, определяется аппаратно. Результат расчетов сохраняется в новом регистре RX_RSR (Rx Received Size Register);
  • упразднены теневые регистры и регистр ACK Pointer;
  • размеры регистров RD/WR Pointer изменены с 4 байт до 2;
  • внесены некоторые изменения в систему прерываний.

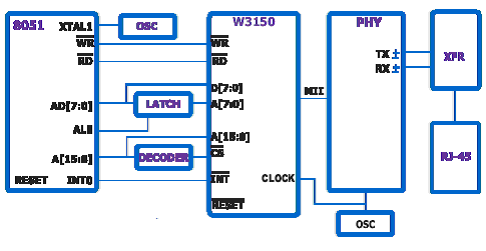

Пример схемы включения микросхемы без использования SPI





Отладочные средства

Для отладки приложений на базе кристалла W3150A+ предлагается оценочный комплект EVB-B1+ (EVB-AVR-W3150A+) на базе микроконтроллера ATmega128.

Программы и документация

Категория Название Версия Формат Размер Дата обновления
Исходные тексты программ Пример использования PPPoE   zip 30Кб октябрь 2006
Пример использования IGMP   zip 32Кб октябрь 2006
Примеры работы с микросхемой W3150A+ (с описанием)   zip 477Кб октябрь 2006
W3150A+ Driver (прямая и косвенная адресация)   zip 29Кб октябрь 2006
Материалы для пользователей   zip 478Кб 18 сентября 2007
Автоопределение   zip 108Кб 11 июня 2007
Схемы Схема модуля 1.1 pdf 36Кб 18 июля 2007
Схема сопряжения с микросхемой физического уровня RTL8201CP 1.0 pdf 34Кб октябрь 2006
Утилиты iInChip Loopback Test Program - ПО для ПК 3.1 rar 1.29Мб 22 марта 2006
Драйвер 1.0.5 zip 18Кб 9 марта 2007
Документация W3150А+ datasheet 2.0.3 pdf 1.41Мб 29 мая 2007
W3150A+ datasheet. Описание микросхемы 2.0 pdf 1.28Мб октябрь 2006
Ошибки в работе 1.0.0 pdf 68Кб 27 ноября 2007
Отчет о тестировании   pdf 675Кб 5 апреля 2007
Multicasting Guide. Описание применения IGMP 2.0 pdf 292Кб октябрь 2006
ADSL (PPPoE) Connection Guide. Описание сессии PPPoE 2.0 pdf 1.02Mб октябрь 2006
Использование программы Ethereal для изучения содержимого пакетов в сети.   pdf 204Кб 22 марта 2006
Общий список документации по продукции Wiznet
