Отладочная плата VMUSIC1 VMUSIC1 - Модуль построен на VNC1L-1A USB хост контроллере в связке с популярным декодером VS1003 На складе ... Производитель: Украина код товара: 00-00039914

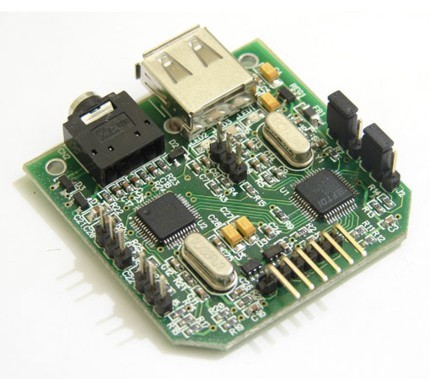

VMusic1 модуль
построен на микросхеме
VNC1L-1A фирмы
FTDI и позволяет не только добавить USB FLASH drive интерфейс
в существующее изделие, но и добавить возможность вопроизведения MP3 и
других популярных аудио форматов с USB Flash диска (с флешки). Для
управления и коммуникации с модулем необходимо только 4 сигнальных цепи,
+5В и земля для питания модуля. Расширенная система комманд позволяет
проигрывать выбранный файл с флеш-диск, управлять громкостью
воспроизведения, балансом и т.п., а также получать информацию о статусе
воспроизводимого файла. Имеется возможность выбора интерфейса управления
модулем – UART или SPI. Интерфейс выбирается с помощью комбинации
джамперов на плате модуля.
VMusic1 модуль очень
удобное и простое решение в случае необходимости добавления возможности
воспроизведения MP3 файлов в существующую аудио систему или в автомобиль, а
также в другие приборы, требующие возможности оспроизведения MP3 с флешки.
Ключевые особенности:
- Модуль построен на VNC1L-1A USB хост контроллере в связке с популярным
декодером VS1003
для воспроизведения музыкальных файлов
- USB-A коннектор для подключения USB Flash диска (флешки)
- Стандарный 3,5мм аудио разъем для подключения наушников или аудио кабеля
- Линейный выход для аудио сигнала
- Джамперы для возможности выбора UART или SPI интерфейса
- Необходим всего один внешний источник питания +5В
- Индикатор обращения к флеш диску
- Расширенная система комманд VDAP
- Возможность программирования или обновления прошивки с флеш диска
- В качестве демонстрации возможно управление модулем через USB/UART
преобразователь с помощью программы VPLAY
