Viper26K

Viper26K со встроенным MOSFET напряжением «сток-исток» 1050 В.

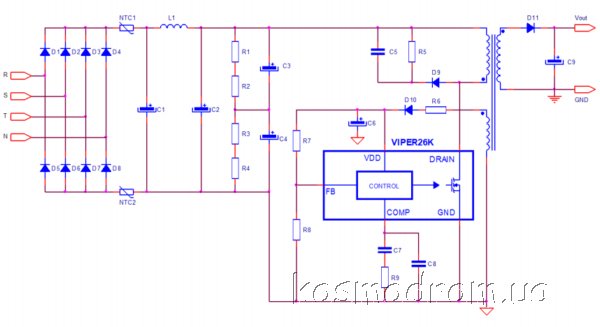

Это семейство микросхем подходит для построения источников питания с широким диапазоном входных напряжений, например, работающих от трёхфазной сети 380 В.

Микросхемы VIPER26K имеют два исполнения — с ограничением тока транзистора на 500 мА и 700 мА. С их помощью можно реализовать следующие топологии: изолированный и неизолированный обратноходовой преобразователь (flyback), понижающий преобразователь (buck), повышающе-понижающий преобразователь (buck-boost).

Технические преимущества:
Встроенный MOSFET с напряжением 1050 В;
Встроенная функция быстрого запуска;
Встроенная защита по току КЗ;
Встроенный усилитель ошибки для неизолированных топологий;
Потребление на холостом ходу не более 40 мВт;
Автоматическая защита по превышению температуры с гистерезисом;


Основные применения:
ИП с питанием от трехфазной сети;
Трехфазные счётчики электроэнергии.

Основные характеристики:

Корпус:SO-16 SOIC16
Топология: Flyback, buck, buck-boost
Максимальное напряжение силового ключа: 1050 В
Максимальный ток силового ключа: 700 мА
Номинальная мощность: 16 Вт
Максимальная частота преобразователя: 60 кГц
Ток собственного потребления: 2 мА
Рабочая температура: -40 ... 125 С
