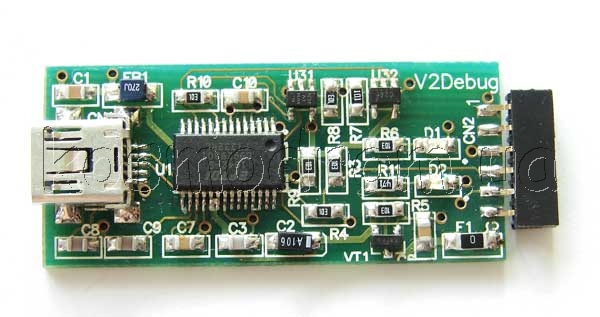

VNC2 debug module

VNC2 debug module предназначен для программирования и отладки хост-контроллера Vinculum 2 в среде проектирования Vinculum II Toolchain. Модуль полностью совместим со стандартными DIP модулями VNC2 (V2DIP1 и т.п.), и подключается к ним с помощью 6-контактного разъема (шаг 2 мм).

Особенности:
- Mini USB разъем для подключения к ПК
- Установленная микросхема FT232RL, которая обеспечивает преобразование USB в VNC2 debug port
- Низкое потребление от USB
- USB2.0 Full Speed совместимый
- Возможность питания V2DIP-x модулей от USB

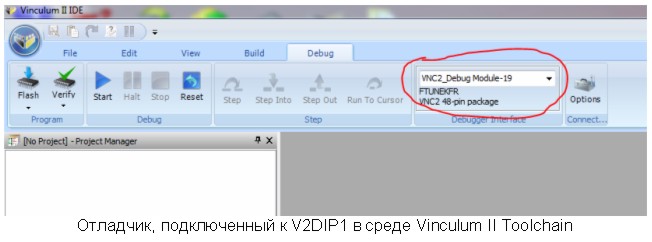

- Программирование и отладка V2DIP-x модулей в среде Vinculum II Toolchain
- Светодиод состояния питания и трафика

Драйвера:

Драйвера для микросхемы FT232RL, установленной на плате отладика, могут быть скачаны с сайта производителя - http://www.ftdichip.com/FTDrivers.htm

Документация:

Схема и описание модуля

Сайт производителя с различной документацией на VNC2 контроллер - http://www.ftdichip.com/Products/ICs/VNC2.htm

Vinculum II Toolchain, различные утилиты для работы с VNC2 - http://www.ftdichip.com/Firmware/VNC2tools.htm

Готовые прошивки для VNC2 - http://www.ftdichip.com/Firmware/Precompiled.htm
