Терморегулятор

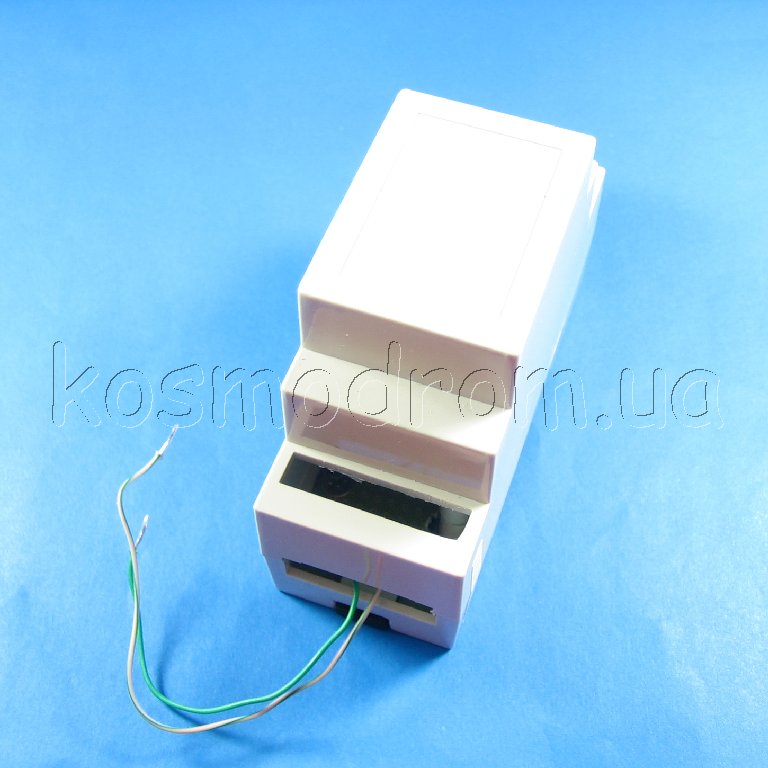

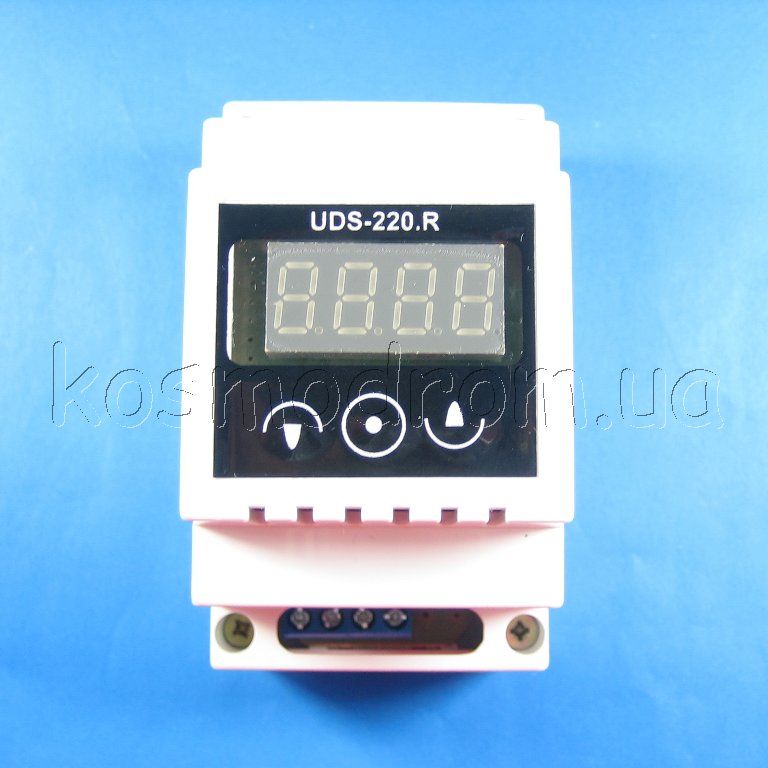

UDS-220R-PID1345
Терморегулятор симисторный (ПИД-регулировка), щитовой на DIN-рейку, от +5 до +1345 градусов, тип датчика - термопара.

На складе ...
Производитель: UDS
Тип корпуса: udsdevices
код товара: 00-00045342

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

1941,00
1924,16
1907,57

Раздел:
Терморегулятор




                                                   ТЕРМОРЕГУЛЯТОР СИМИСТОРНЫЙ UDS-220R-PID1345
                                                                             (ПИД-регулировка), щитовой на DIN-рейку
                                                                       от +5 до +1345 градусов, тип датчика - термопара.

Назначение
Терморегулятор предназначен для автоматического регулирования температуры объекта методом ПИД и методом двухпозиционного регулирования. Прибор предназначен для работы с термопарами типа ТХА (K), TXK (L).
Технические характеристики терморегулятора
• Потребляемая мощность: не более 5 Вт
• Напряжение питания: 220 В переменного тока
• Масса: не более 0,3 кг
• Тип термопары: TXA(K), TXK (L)
• Диапазон измерения и регулирования: +5…+ 1350°С (K)
• Шаг задания температуры 1°С
• Основная приведенная погрешность измерения: 1,0 °С
• Время измерения: 1с
• Период управления: 1с
• Число разрядов индикатора: 4
Устройство управления нагрузкой: оптосимиcтор 100 mW - симистор 5 кВт. (25 А)
Программирование прибора

Прибор имеет два режима РАБОТА и НАСТРОЙКА.
Режим РАБОТА:
В режиме РАБОТА прибор измеряет текущую температуру, выводит ее на индикатор и производит регулирование заданной
температуры.
Режим НАСТРОЙКА:
установка нового значения регулируемой температуры
Переход в режим задания температуры осуществляется нажатием кнопки ВВЕРХ или ВНИЗ и удержанием её в течение секунды.
При появлении на индикаторе заданной температуры кнопку следует отпустить. На индикаторе будет изображена температура
регулирования в режиме мигания. Установка температуры осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Фиксация значения параметра
осуществляется следующим нажатием и удержанием кнопки ВВОД.
установка метода управления
Нажимайте последовательно кнопку ВВОД
При появлении надписи на индикаторе Pid кнопку ВВОД следует отпустить. Для изменения выбранного параметра нажмите кнопку
ВВЕРХ или ВНИЗ. На индикаторе будет изображен номер метода регулирования в режиме мигания. Номеру 0 соответствует метод
двухпозиционного регулирования, номеру 1 соответствует метод ПИД регулирования (ПИД включен). Установка номера
осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Фиксация значения параметра осуществляется кнопкой ВВОД.
установка нового значения гистерезиса
Только при значении Pid=0
Нажимайте последовательно кнопку ВВОД
При появлении надписи на индикаторе Гис кнопку ВВОД следует отпустить. Для изменения выбранного параметра нажмите кнопку
ВВЕРХ или ВНИЗ. На индикаторе будет изображена температура гистерезиса (температура отключения нагрузки = (t*C ) - (Гис)
подбирается экспериментально) в режиме мигания. Установка температуры осуществляется нажатием кнопок ВВЕРХ и ВНИЗ.
Фиксация значения параметра осуществляется кнопкой ВВОД.
установка типа термопары
Нажимайте последовательно кнопку ВВОД
При появлении надписи на индикаторе tYP кнопку ВВОД следует отпустить. Для изменения выбранного параметра нажмите кнопку
ВВЕРХ или ВНИЗ. На индикаторе будет изображен номер типа термопары. Номер 0 соответствует типу TXA(K), 1 типу TXK (L).
Установка типа термопары осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Фиксация значения параметра осуществляется
кнопкой ВВОД.
установка нового значения коэффициента усиления
Нажимайте последовательно кнопку ВВОД
При появлении надписи на индикаторе CoF кнопку ВВОД следует отпустить. Для изменения выбранного параметра нажмите кнопку
ВВЕРХ или ВНИЗ. На индикаторе будет изображен коэффициент усиления усилителя термопары (стандартное значение - 83.6).
При изменении параметров термопары (старение, окисление) возможно потребуется регулировка коэффициента усиления усилителя
термопары.
Установка коэффициента усиления осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Пределы регулировки 50-250.
Фиксация значения параметра осуществляется кнопкой ВВОД.
Нажимайте последовательно кнопку ВВОД
При появлении надписи на индикаторе CAL кнопку ВВОД следует отпустить. Для изменения выбранного параметра нажмите
кнопку ВВЕРХ или ВНИЗ. На индикаторе будет изображено значение калибровки показаний температуры. Если показании
температуры терморегулятора не совпадают с эталонным термометром - добавьте (убавьте) значение этого параметра на величину
несовпадения с эталонным термометром. Пределы регулировки –60...+60. Установка параметра осуществляется нажатием кнопок
ВВЕРХ и ВНИЗ.
Фиксация значения параметра осуществляется кнопкой ВВОД.
установка нового значения коэффициента пропорциональной компоненты ПИД-регулятора
Только при значении Pid=1
Нажимайте последовательно кнопку ВВОД
При появлении надписи на индикаторе P_t кнопку ВВОД следует отпустить. Для изменения значения выбранного параметра
нажмите кнопку ВВЕРХ или ВНИЗ.
Фиксация значения параметра осуществляется кнопкой ВВОД.
установка нового значения коэффициента дифференциальной компоненты (td) ПИД-регулятора
Только при значении Pid=1
Нажимайте последовательно кнопку ВВОД
При появлении надписи на индикаторе d_t кнопку ВВОД следует отпустить. Для изменения значения выбранного параметра
нажмите кнопку ВВЕРХ или ВНИЗ.
Фиксация значения параметра осуществляется кнопкой ВВОД.
установка нового значения коэффициента интегральной компоненты (ti) ПИД-регулятора
Только при значении Pid=1
Нажимайте последовательно кнопку ВВОД
При появлении надписи на индикаторе i_t кнопку ВВОД следует отпустить. Для изменения значения выбранного параметра
нажмите кнопку ВВЕРХ или ВНИЗ.
Фиксация значения параметра осуществляется кнопкой ВВОД.
установка нового значения максимальной суммы ошибок (te) ПИД-регулятора
Только при значении Pid=1
Нажимайте последовательно кнопку ВВОД
При появлении надписи на индикаторе E_t кнопку ВВОД следует отпустить. Для изменения значения выбранного параметра
нажмите кнопку ВВЕРХ или ВНИЗ.
Фиксация значения параметра осуществляется кнопкой ВВОД.
В режиме НАСТРОЙКА - если в течении 3 сек не было произведено нажатий на кнопки прибор переходит в режим РАБОТА.
При обрыве термопары и температуре меньше +2 градусов на индикаторе прибора появится надпись - obr (обрыв) и нагрев будет отключен.
При неправильном значении калибровки (например текущая температура 20 градусов, а значение калибровки -30) на индикаторе прибора появится надпись - Err (ошибка) и нагрев будет отключен.

















DIN-рейка, оцинкованная сталь



DIN-рейка — обобщенное название металлического профиля, применяемого в электротехнике. В зависимости от требований (вес, прочность, сила тока проводимая через клеммы заземления) выпускается либо стальная гальванизированная, либо алюминиевая. Бывает сплошная или с регулярным шагом перфорации, также есть с предварительной насечкой для облегчения разделки на определенную длину.

Используется для крепления различного модульного оборудования (автоматических выключателей, УЗО и др.) в электрических щитах, шкафах или установочных коробках. Использование реек, вкупе с минимизацией элементов, применяемых в электротехнических изделиях привело к появлению принципиально нового подхода в изготовлении аппаратуры — в компактных корпусах типового размера помещаются весьма сложные аппараты и приборы, подчас со встроенными микроконтроллерами.
