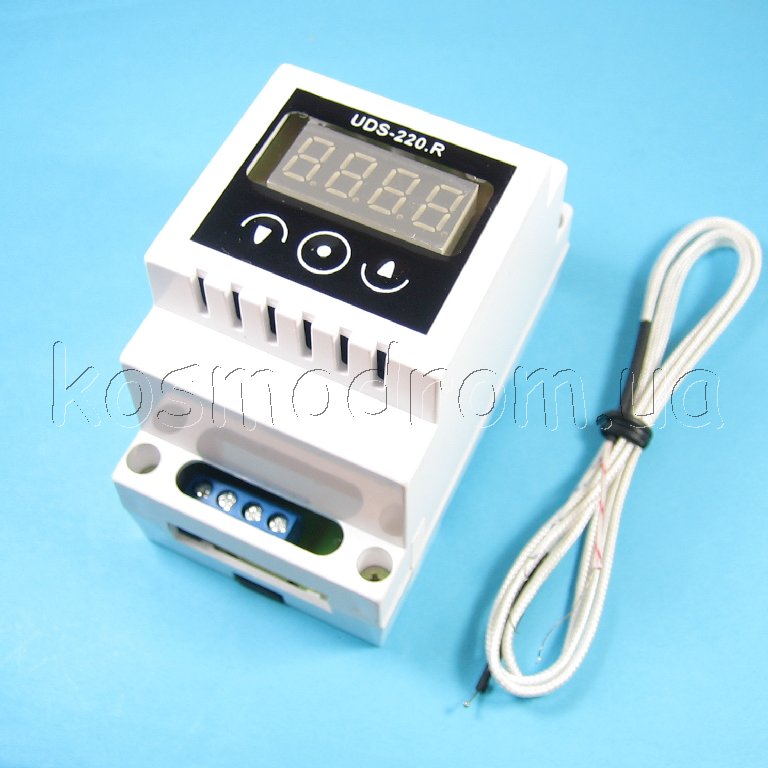

Терморегулятор
UDS-220R-TI1339
Диапазон измерения и регулирования: +4…+ 1340°С

На складе ...
Производитель: UDS
Тип корпуса: udsdevices
код товара: 00-00042771

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

1347,00
1335,44
1323,93

Раздел:
Терморегулятор




ТЕРМОРЕГУЛЯТОР UDS-220R-TI1339
смотри также полный перечень продукции UDSDEVICES

Назначение
Терморегулятор предназначен для автоматического регулирования температуры объекта (метод двухпозиционного регулирования)
по заданным отрезкам времени.
Прибор предназначен для работы с термопарами типа ТХА хромель-алюмель type K, и TXK хромель-копель type L.
Технические характеристики терморегулятора
• Потребляемая мощность: не более 5 Вт
• Напряжение питания: 220 В переменного тока
• Масса: не более 0,3 кг
• Тип термопары: TXA(K), TXK (L)
• Диапазон измерения и регулирования: +4…+ 1340°С
• Шаг задания температуры 1°С
• Шаг задания ступени времени 0...999 мин.
• Число ступеней 10
• Основная приведенная погрешность измерения: 5 %
• Время измерения: 1с
• Период управления: 1с
• Число разрядов индикатора: 4
• Устройство управления нагрузкой: электромагнитное реле 5А.




Программирование прибора

Прибор имеет два режима РАБОТА и НАСТРОЙКА.

Режим РАБОТА:

В режиме РАБОТА прибор измеряет текущую температуру, выводит ее на индикатор и производит регулирование заданной температуры. Если установлено время работы прибора больше нулевого
значения, после первого выхода измеряемой температуры на заданную включается обратный отсчет времени (текущее значение можно посмотреть нажав кнопку ВВЕРХ). По достижении значения времени равного нулю нагрузка отключается, на индикаторе появится надпись End. Переход в режим работа осуществляется нажатием кнопки ВНИЗ.

Режим НАСТРОЙКА:
установка нового значения регулируемой температуры
Нажимайте последовательно кнопку ВВОД. При появлении на индикаторе tpX (X—номер ступени) кнопку следует отпустить. На индикаторе будет изображена температура регулирования в режиме
мигания. Установка температуры осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Фиксация значения параметра осуществляется следующим нажатием и удержанием кнопки ВВОД.
установка нового значения времени работы
Нажимайте последовательно кнопку ВВОД. При появлении надписи на индикаторе tiX (X—номер ступени) кнопку ВВОД следует отпустить. Для изменения выбранного параметра нажмите кнопку
ВВЕРХ или ВНИЗ. На индикаторе будет изображено время работы прибора (в минутах) после первого выхода измеряемой температуры на заданную. Пределы регулировки 0...1400. Установка параметра осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Фиксация значения параметра осуществляется кнопкой ВВОД

установка нового значения гистерезиса
Нажимайте последовательно кнопку ВВОД. При появлении надписи на индикаторе Гис кнопку ВВОД следует отпустить. Для изменения выбранного параметра нажмите кнопку ВВЕРХ или ВНИЗ. На индикаторе будет изображена температура гистерезиса (температура отключения нагрузки = (t*C ) - (Гис) подбирается экспериментально) в режиме мигания. Установка температуры осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Фиксация значения параметра осуществляется кнопкой ВВОД.

установка типа термопары
Нажимайте последовательно кнопку ВВОД
При появлении надписи на индикаторе tYP кнопку ВВОД следует отпустить. Для изменения выбранного параметра нажмите кнопку ВВЕРХ или ВНИЗ. На индикаторе будет изображен номер типа термопары. Номер 0 соответствует типу TXA(K), 1 типу TXK (L). Установка типа термопары осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Фиксация значения параметра осуществляется кнопкой ВВОД.

установка нового значения коэффициента усиления
Нажимайте последовательно кнопку ВВОД. При появлении надписи на индикаторе CoF кнопку ВВОД следует отпустить. Для изменения выбранного параметра нажмите кнопку ВВЕРХ или ВНИЗ. На индикаторе будет изображен коэффициент усиления усилителя термопары (стандартное значение - 83.6). При изменении параметров термопары (старение, окисление) возможно потребуется регулировка коэффициента усиления усилителя термопары. Установка
коэффициента усиления осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Пределы регулировки 50-250. Фиксация значения параметра осуществляется кнопкой ВВОД.

установка нового значения калибровки
Нажимайте последовательно кнопку ВВОД. При появлении надписи на индикаторе CAL кнопку ВВОД следует отпустить. Для изменения выбранного параметра нажмите кнопку ВВЕРХ или ВНИЗ. На индикаторе будет изображено значение калибровки показаний температуры. Если показания температуры терморегулятора не совпадают с эталонным термометром - добавьте (убавьте) значение этого параметра на величину несовпадения с эталонным термометром. Пределы регулировки –60...+60. Установка параметра осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Фиксация значения параметра осуществляется кнопкой ВВОД.
В режиме НАСТРОЙКА - если в течении 3 сек не было произведено нажатий на кнопки прибор переходит в режим РАБОТА.
При обрыве термопары и температуре меньше +2 градусов на индикаторе прибора появится надпись - obr (обрыв) и нагрев будет отключен. При неправильном значении калибровки (например текущая температура 20 градусов, а значение калибровки -30) на индикаторе прибора появится надпись - Err (ошибка) и нагрев будет отключен.










Электронный терморегулятор
Терморегуляторы предназначены для поддержания заданного температурного режима. Цифровые терморегуляторы осуществляют постоянное измерение температуры и поддержание ее путем управления внешними нагревательными или охладительными приборами и агрегатами. Также, при помощи регулятора температуры можно существенно экономить электроэнергию. Функциональность регуляторов температуры позволяет использовать их как электронный (цифровой) термометр, если есть необходимость в измерении температуры, а не в ее регулировании.
смотри: термопары
