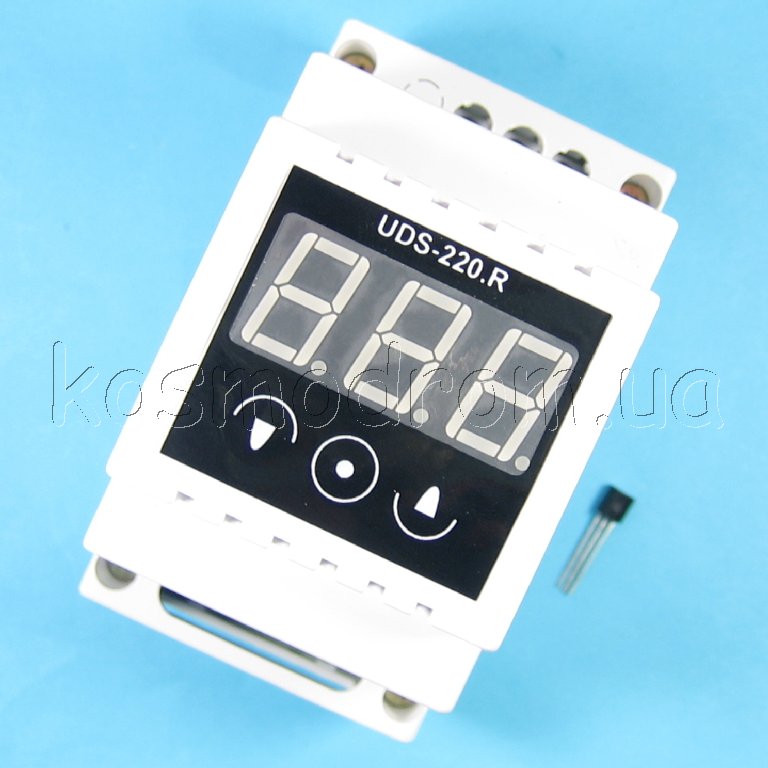

ТЕРМОРЕГУЛЯТОР  UDS-220R-D
Назначение
Терморегулятор предназначен для автоматического регулирования температуры объекта (метод двухпозиционного регулирования)
Прибор предназначен для работы с датчиками типа DS18B20.
Технические характеристики терморегулятора
• Потребляемая мощность: не более 5 Вт
• Напряжение питания: 220 В переменного тока
• Масса: не более 0,3 кг
• Тип датчика: DS18B20
• Диапазон измерения -55…+125 °С
• Диапазон регулирования: -55…+125 °С
• Шаг задания температуры 0,1°С
• Основная приведенная погрешность измерения: 0,1 °С
• Время измерения: 1с
• Период управления: 1с
• Число разрядов индикатора: 3
• Устройство управления нагрузкой: электромагнитное реле 5A.

Программирование прибора
Прибор имеет два режима РАБОТА и НАСТРОЙКА.
Режим РАБОТА:
В режиме РАБОТА прибор измеряет текущую температуру, выводит ее на индикатор и производит регулирование заданной температуры.
Режим НАСТРОЙКА:
установка новых значений
Переход в режим меню осуществляется нажатием кнопки ВВОД и удержанием её в течение секунды. При появлении надписи на индикаторе tPr кнопку ВВОД следует отпустить. На индикаторе будет изображена температура регулирования в режиме мигания. Установка температуры осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Фиксация значения параметра осуществляется следующим нажатием и удержанием кнопки ВВОД.

При появлении надписи на индикаторе ГuC кнопку ВВОД следует отпустить. На индикаторе будет изображено значение гистерезиса (температура отключения нагрузки = (tPr ) - (ГuC) «Дельта t» подбирается экспериментально) в режиме мигания. Установка температуры осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Фиксация значения параметра осуществляется кнопкой ВВОД.

При появлении надписи на индикаторе rEG кнопку ВВОД следует отпустить. На индикаторе будет изображен тип нагрузки в режиме мигания. Значение 0 соответствует нагрузке типа охладитель, значение 1 соответствует нагрузке типа нагреватель. Установка типа осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Фиксация значения параметра осуществляется кнопкой ВВОД.

При появлении надписи на индикаторе CAL кнопку ВВОД следует отпустить. На индикаторе будет изображено значение калибровочной константы прибора. Диапазон константы: от –10.0 до +10.0 градусов, шаг установки: 0.1 градус. Установка параметра осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Фиксация значения параметра осуществляется кнопкой ВВОД
После этого прибор переходит в режим РАБОТА.
В режиме НАСТРОЙКА - если в течении 3 сек не было произведено нажатий на кнопки прибор переходит в режим РАБОТА.

При обрыве датчика на индикаторе прибора появится надпись – Err (ОШИБКА) и нагрев будет отключен.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие гарантирует бесплатный ремонт или замену неисправного регулятора в течение одного года со дня продажи.
Гарантия не распространяется на приборы с повреждениями, изменениями схемы, потерей внешнего вида, нарушениями пломбы и вышедшие из строя по вине потребителя.
Гарантийный ремонт производится, как правило, в течение 7 рабочих дней после личного обращения покупателя к продавцу прибора.
